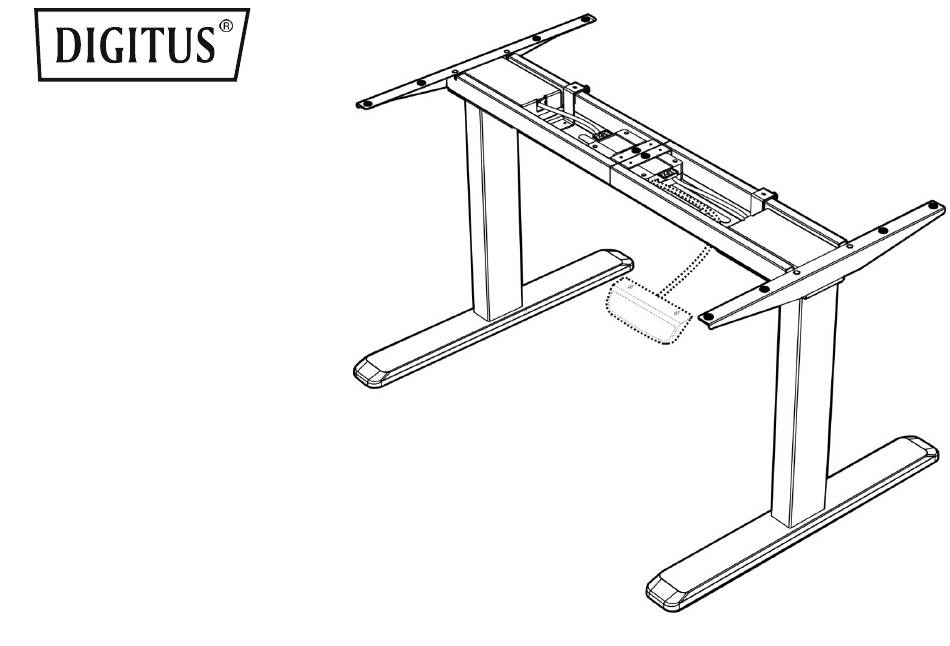

- Page 1 Mode d'emploi BUREAU ÉLECTRIQUE DA-90388 • DA-90389 • DA-90390...
-
Page 2: Consignes De Sécurité Et Mises En Garde
| Préface Ce bureau électrique à hauteur réglable comprend un cadre en acier robuste et un système de réglage de la hauteur motorisé. Veuillez lire et comprendre complètement ce manuel avant l’installation afin de vous assurer de l’utilisation correcte et sans risque du système et de maintenir une longue durée de vie de la structure et de l’électronique intégrée. -
Page 3: Consignes De Sécurité Électrique
Consignes de sécurité électrique : Le produit fonctionne à l’électricité. Lisez attentivement le manuel pour éviter toute brûlure, incendie et choc électrique. Ne nettoyez pas le produit avec de l’eau Ne faites jamais fonctionner le système dans un environnement tant qu’il est branché. humide ou si ses composants électriques sont en contact avec des liquides. - Page 4 | Préparation Quelles sont les caractéristiques que vous devez connaitre ? Température de Capacité de charge Alimentation fonctionnement 125 kg (275 lb) (100-240V) (-5°C ~+40°C) Quels sont les outils dont vous avez besoin pour l’installation ? Niveau à bulle Clé Allen Perceuse/visseuse Tournevis cruciforme (incluse)
-
Page 5: Liste De Contrôle Et Installation
| Liste de contrôle et installation A (x1) B (x2) C (x2) D (x2) Barre transversale Support latéral Colonne de levage Pied E (x1) F (x1) G (x1) H (x1) Plaque de fixation Boîtier de commande Fiche d’alimentation Goulotte passe-câbles L’image du panneau de commande est pour référence seulement. -
Page 6: Commençons Maintenant L'installation
S-A (x8) S-B (x8) S-C (x10) Vis à tête hexagonale Vis à tête hexagonale Vis à tête cruciforme + 1 entretoise S-D (x2) S-E (x2) S-F (x4) Vis à tête cruciforme Vis à tête cruciforme Vis à tête cruciforme S-G (x3) S-H (x10) S-I (x1) Collier... -
Page 7: Fixation Des Supports Latéraux
| Fixation des supports latéraux Couverture de déménagement Préparez un espace suffisamment grand pour l'installation et placez une couverture de déménagement sur la surface pour éviter les rayures. Placez soigneusement le bureau (non inclus) à l'envers sur la couverture. ... -
Page 8: Réglage Du Cadre
| Réglage du cadre Desserrez les vis à tête hexagonale qui fixent la jonction réglable, mais ne retirez pas complètement les vis. - Page 9 Assurez-vous que le cadre est placé au centre du plateau. Ajustez ensuite le cadre en fonction de la taille du plateau. Lors du réglage de la position du cadre, veillez à ce qu'il ne dépasse pas la plage de réglage imprimée de la barre transversale intérieure.
- Page 10 Resserrez toutes les vis à tête hexagonale pour terminer le réglage.
-
Page 11: Percer Des Trous De Fixation
| Percer des trous de fixation Utilisez une perceuse pour percer des trous de fixation à l’arrière du plateau à travers les 8 trous de fixation des supports latéraux. Remarque : La profondeur des trous de fixation doit être supérieure à 10 mm et le diamètre inférieur à... -
Page 12: Assemblage Des Colonnes De Levage
| Assemblage des colonnes de levage Insérez une colonne de levage dans une extrémité de la barre transversale avec la tête de la colonne pivotante dirigée vers l’intérieur. Assurez-vous que les trous de fixation de la colonne de levage sont complètement alignés avec les trous de vis de la barre transversale. -
Page 13: Assemblage Des Pieds
| Assemblage des pieds Placez un pied sur le bas de la colonne de levage. Alignez les trous de fixation du pied avec les trous de vis de la colonne de levage. Fixez le pied à l'aide de 4 vis et de la clé... -
Page 14: Assemblage De La Plaque De Fixation
| Assemblage de la plaque de fixation Alignez les trous de fixation de la plaque de fixation avec les trous de vis comme illustré. Fixez la plaque de fixation au centre de la barre transversale à l’aide de 2 vis et d'un tournevis cruciforme. -
Page 15: Fixation Du Boîtier De Commande
| Fixation du boîtier de commande Retournez le cadre de bureau avec la barre transversale orientée vers le haut. Il faut au moins deux personnes pour retourner le cadre de bureau. Si une seule personne retourne le cadre du bureau, ATTENTION de graves blessures physiques peuvent survenir. - Page 16 La flèche sur la plaque de fixation indique le sens de déplacement dans la boîte de commande. Suivez le sens de la flèche pour fixer le boîtier de commande. Faites glisser le boîtier de commande vers le centre de la plaque de fixation.
-
Page 17: Assemblage De La Goulotte Passe-Câbles
| Assemblage de la goulotte passe-câbles Alignez les trous de fixation du support de la goulotte avec les trous de vis de la goulotte passe-câble. Assemblez les supports de la goulotte passe-câbles à la goulotte à l’aide de 4 vis et un tournevis cruciforme. - Page 18 Serrez les boutons des supports de la goulotte passe-câbles.
-
Page 19: Assemblage Du Bureau
| Assemblage du bureau Attachez les silentblocs sur la surface de la barre transversale aux dix positions comme illustré. - Page 20 Alignez les trous de vis percés précédemment avec les trous de fixation de la barre transversale Insérez et serrez les 4 vis par le bas. Répétez cette procédure pour fixer l’autre côté du plateau. Tournevis cruciforme...
- Page 21 • Attachez le panneau de commande au bureau avec 2 vis en utilisant une visseuse. • Collez les colliers sous le bureau pour acheminer les câbles. Visseuse...
-
Page 22: Mise À Niveau
| Mise à niveau Il y a deux pas d'ajustement en-dessous de chaque pied. Si le sol n’est pas plan, tournez simplement le pas pour régler la hauteur afin que le bureau soit stable. Conseil : Utilisez le niveau à bulle pour vérifier si le bureau est plan. Niveau à... -
Page 23: Ajustement De La Hauteur
| Ajustement de la hauteur Branchez le bureau au secteur. Vous pouvez à présent utiliser le bureau assis-debout. Remarque : Nous avons un autre mode d'emploi du panneau de commande pour de plus amples instructions. Veuillez vérifier le panneau de commande numérique pour le Mode d'emploi du bureau électrique réglable en hauteur.
