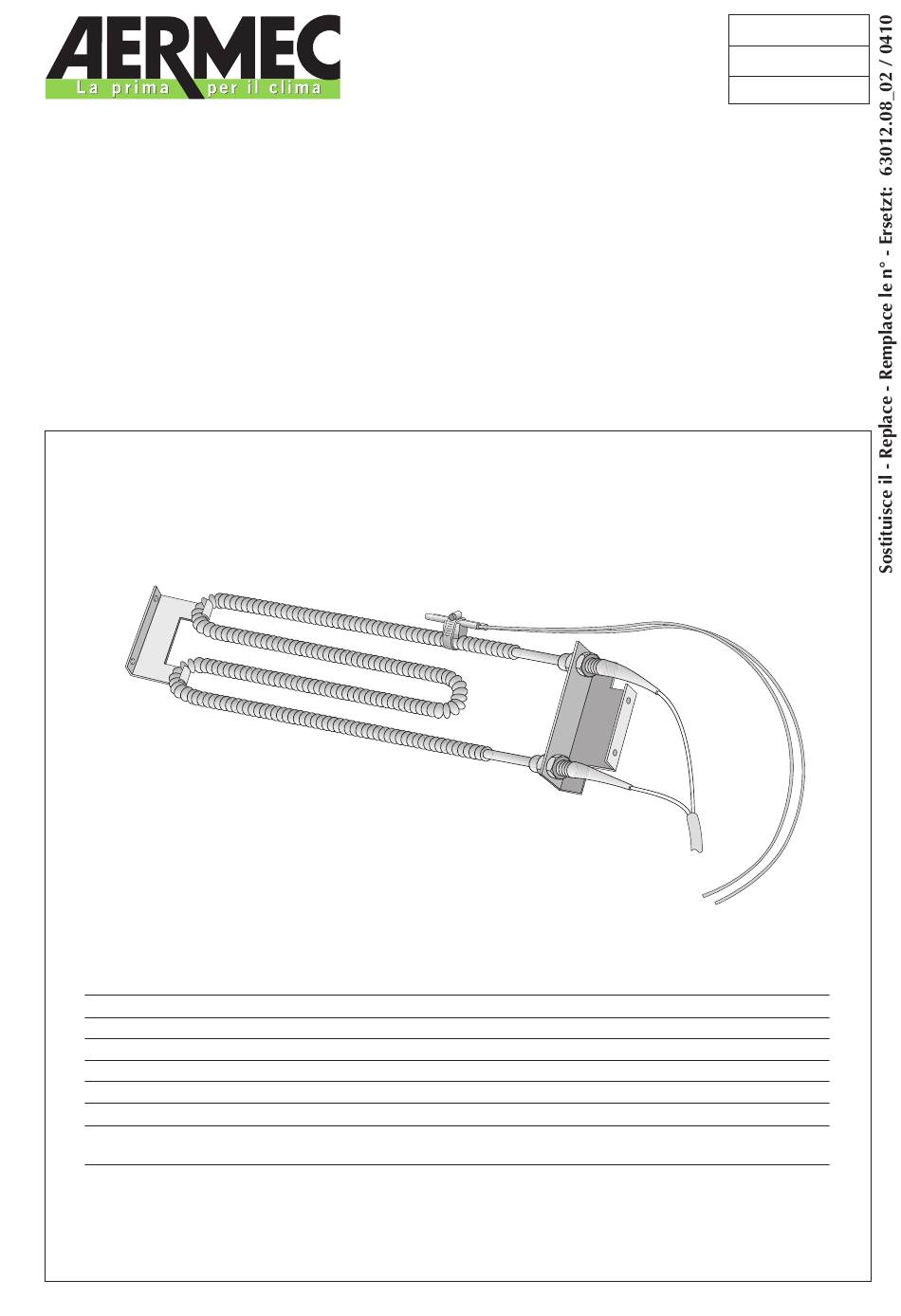

Resistenza elettrica RX
per FCX 17 ÷ 50
Résistance électrique RX
pour FCX 17 ÷ 50
MOD.
FCX 17
FCX 22
FCX 32
FCX 42
FCX 50
Potenza termica resistenza • Resistance heating power
Résistance heating power • Termische Leistung elek.Heizregister
Corrente assorbita dalla resistenza elettrica
Current absorbed by the electric resistance
Courant absorbé par la résistance électrique
Stromaufnahme des elektr. Heizregisters
Electric heater RX
for FCX 17 ÷ 50
El. Heizregister RX
für FCX 17 ÷ 50
RX17
RX22
✔
✔
W
700
950
A
3,4
4,13
RX 17-50
0411
63012.08_03
RX32
RX42
RX52
✔
✔
✔
1300
1650
1950
5,65
7,17
8,48
