ATTENTION: Lisez attentivement les informations et les prescriptions sui-
vantes afin d'utiliser l'appareil correctement et en toute sécurité.
1

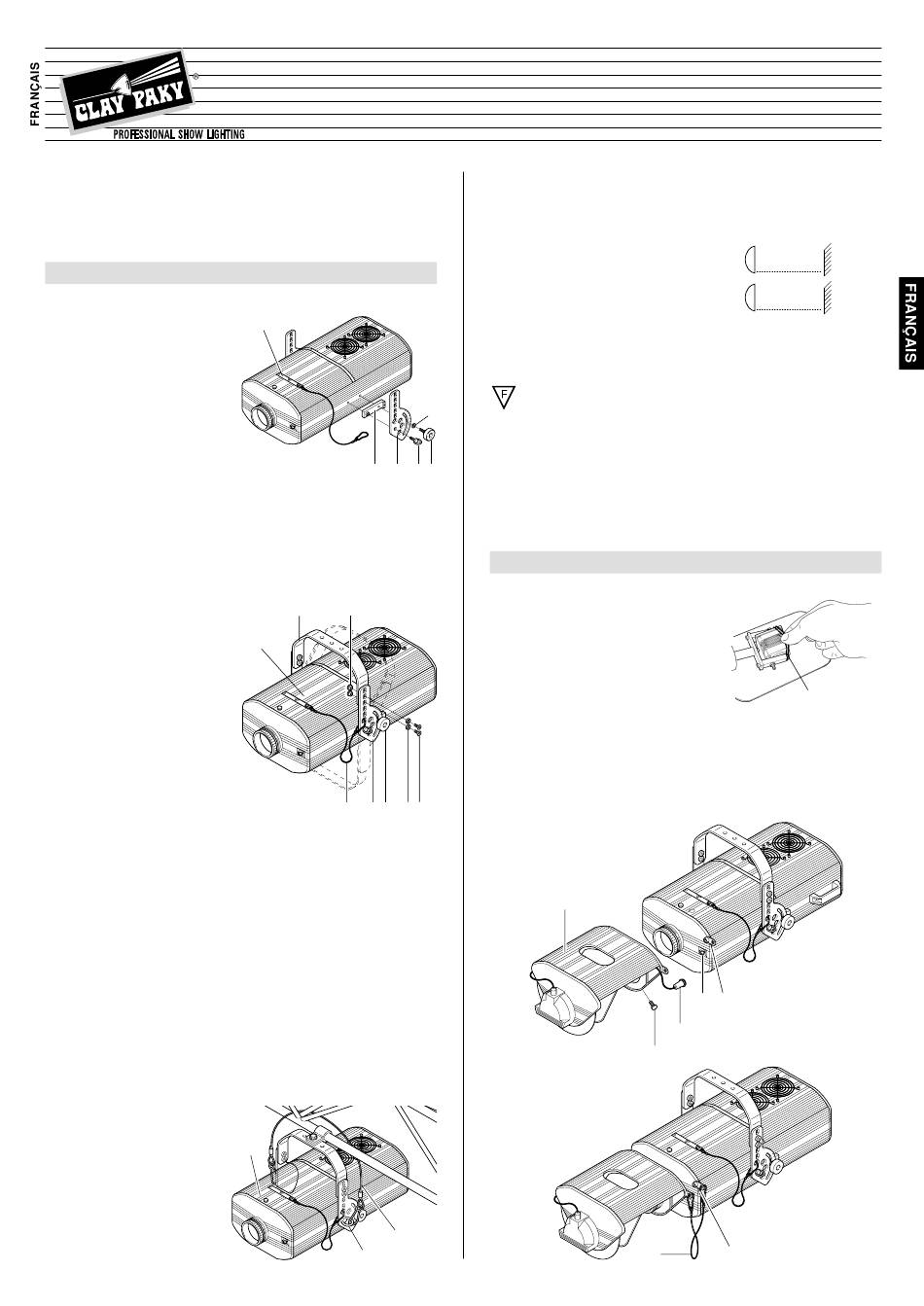

INSTALLATION DU PROJECTEUR
• Déballage
Ouvrez la boîte en carton, dégagez le
projecteur de son emballage et posez-
le sur un support horizontal.
Retirez tous les accessoires fournis de
série. Détachez la plaquette d'instruc-
tions (1) pour le changement de l'am-
poule du couvercle de l'appareil et pre-
nez celle de votre langue.
Assurez-vous que cette plaquette
est toujours présente sur l'appareil
car elle fournit d'importantes infor-
mations en matière de sécurité.
• Montage et préparation du pro-
jecteur
Placez le bloc (2) sur le corps du pro-
jecteur en face des trous filetés, fixez
la plaque graduée (3) à l'aide du cro-
chet (4) puis montez le volant (5) et la
rondelle (6).
Placez l'étrier (7) sur la plaque gra-
duée (3) en fonction de la hauteur
choisie, enfilez la douille (8) dans le
trou prévu à cet effet puis la rondelle
fraisée (9), la vis (10) et bloquez le
tout à l'aide de la clé hexagonale
fournie.
Vous pouvez également monter
l'étrier (7) vers le bas du projecteur
en inversant la position de la plaque
graduée (3).
Si le projecteur est emballé avec la
plaque (3) déjà fixée, avant de pro-
céder à son démontage éventuel
désenfiler le boulon de sécurité à l'in-
térieur de l'appareil au niveau de
l'anneau (4).
Tournez le support du projecteur sur
la position choisie et bloquez-le à
l'aide des manettes (5).
Fixez le câble de sécurité (11) du couvercle de l'ampoule (12) sur la plaque gra-
duée (3).
• Montage de l'ampoule
Suivez les instructions du paragraphe 7 ENTRETIEN.
• Installation du projecteur
Quelle que soit la position que vous choisissiez pour installer le projecteur, ses
caractéristiques restent inchangées.
IMPORTANT: une fois la position choisie, fixez le projecteur à travers les trous
de l'étrier (7). Nous vous conseillons d'utiliser deux vis ø 12 mm avec écrou et
rondelle élastique.
Assurez-vous que le point d'an-
crage est stable avant d'installer
le projecteur.
• Fixation du câble de sécurité
L'installation du câble de sécurité
(15) est obligatoire. Fixez-le sur la
structure de soutien du projecteur
puis aux anneaux (4) montés sur le
projecteur.
TIGER SCAN
1
2 3 4
7 8
12
11 3 5 9 10
12
15
4
IMPORTANT: installez le câble de sécurité en l'accrochant sur l'appareil et en le
fixant sur la structure de soutien de sorte que l'appareil ne tombe pas même en
cas de rupture de l'étrier.
Après tout incident, remplacez le câble en utilisant une pièce d'origine.
• Distance minimum des objets éclairés
Installez le projecteur de sorte que les objets sur
lesquels le faisceau lumineux doit arriver se
trouvent à la distance indiquée sur l'étiquette de
remplacement de la lampe, au niveau du symbo-
le ci-contre.
• Distance minimum autorisée pour les matériaux inflammables par rapport
à l'appareil: 0.10 m pour HMI 1200 et 0.07 m pour HMI 575.
Il est permis de monter l'appareil sur des surfaces normalement
inflammables.
6
ATTENTION: Pour assurer le fonctionnement et la fiabilité de l'appareil, la tem-
pérature ambiante ne doit pas dépasser 35° C. Degré de protection IP 20: l'ap-
pareil est protégé contre la pénétration de corps solides de plus de 12mm de dia-
5
mètre (premier chiffre 2), il craint les suintements, la pluie, les éclaboussures et
les jets d'eau (deuxième chiffre 0).
2
INSTALLATION DE L'ADAPTATEUR DE MIROIR
• Déballage
Après avoir ouvert la boîte en carton, déga-
gez l'adaptateur de miroir, posez-le sur un
support horizontal et retirez les blocs élas-
tiques (16) du moteur Tilt.
• Montage de l'adaptateur de miroir
Enclenchez l'adaptateur de miroir (17) sur le projecteur et fixez-le à l'aide des trois
volants (18). Branchez la fiche (19) de l'adaptateur de miroir dans la prise (20) que
vous trouverez à l'avant du projecteur.
Reliez le câble métallique de sécurité (21) au crochet prévu (22) sur le pro-
jecteur.
17
HMI 575
HMI 1200
1.8 m
2.5 m
16
20 22
19
18
21 22
HMI 575
HMI 1200
