Projet #49
Projet #50
-25-
Non ceci ou cela
OBJECTIF: Démontrer le concept d'un circuit (NOR).

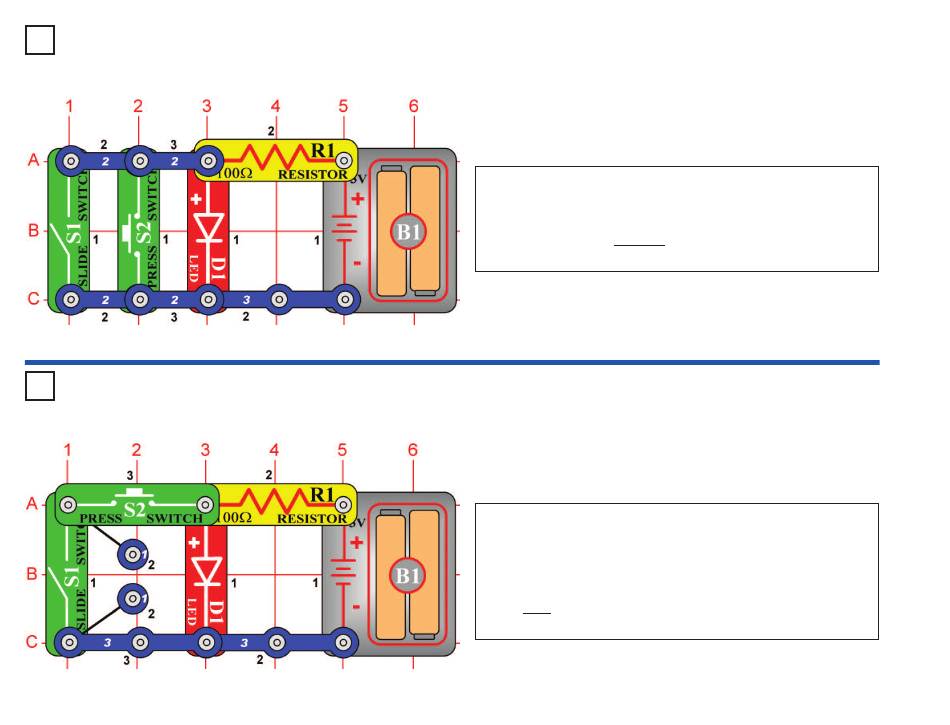

Montez le circuit à gauche et testez les combinaisons de l'interrupteur
coulissant (S1) et l'interrupteur à pression (S2). Si vous le comparez
au circuit OU du projet #47, vous pouvez voir la DEL s'allumer dans
des combinaisons opposées à ce circuit. Donc, nous appelons ce type
de câblage un circuit NON-OU (ou NOR en anglais). Comme les
circuits OU et ET, ce sont d'importants blocs de base des ordinateurs.
NON ceci ET ni cela
OBJECTIF:
Démontrer le concept d'un circuit NON-ET
(NAND).
Montez le circuit à gauche et testez les combinaisons de l'interrupteur
coulissant (S1) et l'interrupteur à pression (S2). Si vous le comparez
au circuit ET du projet #48, vous pouvez voir que la DEL (D1) s'allume
dans des combinaisons opposées à ce circuit. Donc, nous appelons
ce circuit NON-ET (NAND en anglais). Ce circuit peut aussi avoir plus
ou moins deux entrées mais quand il n'en a qu'une, c'est considéré un
circuit NON. Comme les circuits OU, ET, et NON-OU, NON-ET et
NON, ce sont d'importants blocs de base des ordinateurs.
