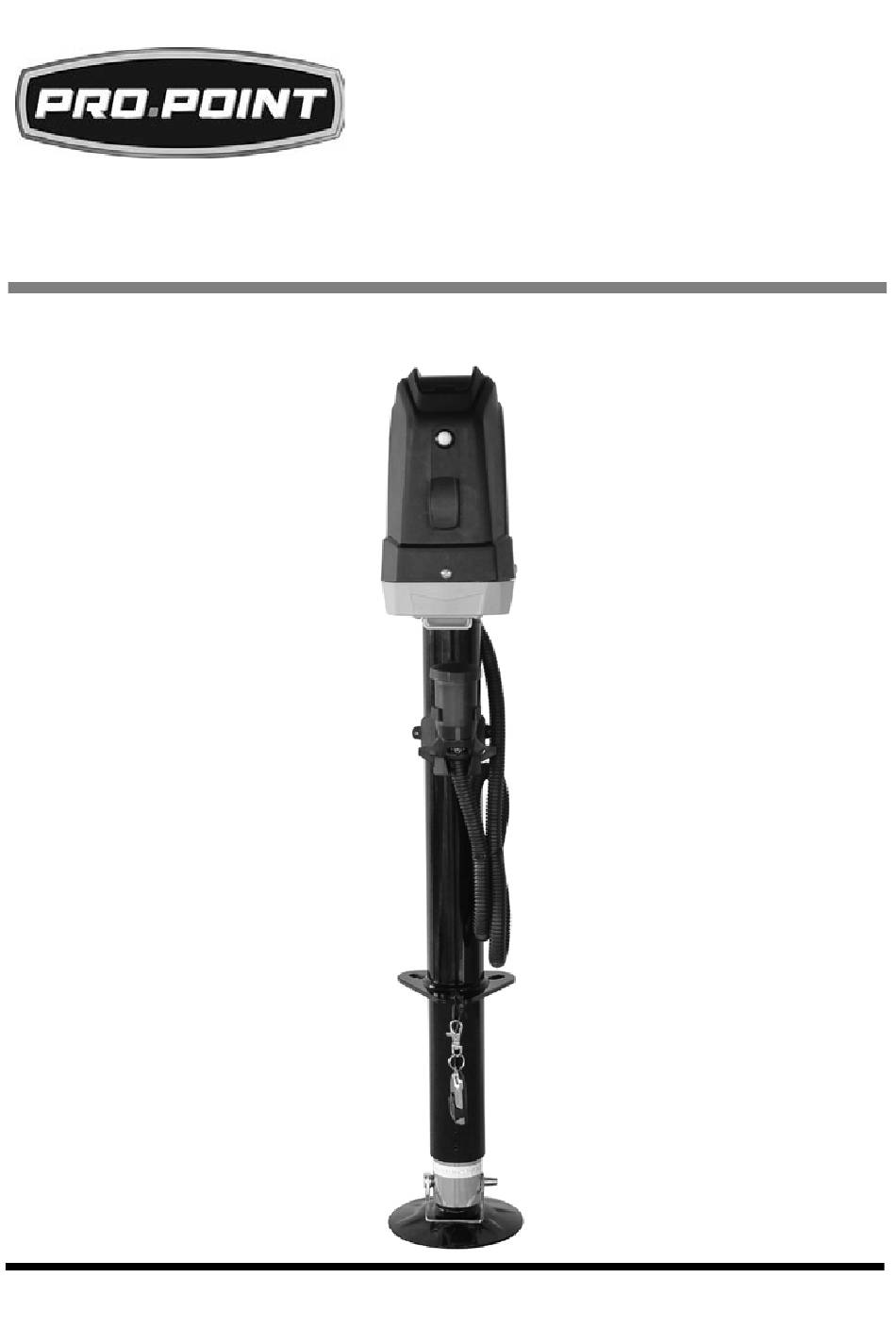

- Page 1 V1.0 8787780 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8787780 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK V1.0 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK SPECIFICATIONS Type 12V DC A-frame Load Capacity 3,500 lb Height Range 31-1/2 in. Static Load Capacity 5,250 lb Diameter 2-1/4 in. Overall Height 33 in.
- Page 3 V1.0 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK 8787780 HAZARD DEFINITIONS Please familiarize yourself with the hazard notices found in this manual. A notice is an alert that there is a possibility of property damage, injury or death if certain instructions are not followed.
- Page 4 8787780 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK V1.0 Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration. Wear protective clothing designed for the work environment and tool. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool.
- Page 5 V1.0 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK 8787780 Do not adjust the drop leg when there is load on the trailer jack. The trailer tongue may drop and cause a crushing injury. UNPACKING WARNING! Do not operate the tool if any part is missing.
- Page 6 8787780 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK V1.0 IMPORTANT! Before installation, compare the trailer jack’s rated lift capacity with your trailer to ensure safe operation. Park the trailer on a level surface and block the wheels. Support the trailer tongue by the frame with jack stands.
- Page 7 V1.0 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK 8787780 OPERATION WIRELESS REMOTE CONTROL Slide the cover (Fig. 2-3) down to expose the four control buttons. Press the ON button (Fig. 2-6) to activate the remote function. The indicator LED (Fig. 4-4) will light up when the remote is active.
- Page 8 8787780 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK V1.0 Extend the jack by pushing the operating switch (#4) at the front of the jack upward and release the switch when the desired height is achieved. Push the switch down to retract the jack.
- Page 9 V1.0 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK 8787780 CARE & MAINTENANCE Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems. Inspect the tool components periodically. Repair or replace damaged or worn components.
- Page 10 8787780 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK V1.0 TROUBLESHOOTING Visit a Princess Auto Ltd. location for a solution if the tool does not function properly or parts are missing. If unable to do so, PROBLEM(S) POSSIBLE SUGGESTED SOLUTION(S) CAUSE(S) Motor isn’t...
- Page 11 V1.0 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK 8787780 PARTS BREAKDOWN DESCRIPTION Crank Rubber Lid Plastic Housing LED Light Switch Operating Switch 5-10 Gear Motor Box Assembly Drive Shaft Light Cover 20A Automatic Thermal Protection ACME Screw Inner Tube...
- Page 12 8787780 3,500 LB 12V DC ELECTRIC A-FRAME TRAILER JACK V1.0 For technical questions call 1-800-665-8685...
- Page 13 V 1,0 8787780 CRIC DE REMORQUE À CADRE TRIANGULAIRE ÉLECTRIQUE, 3 500 LB, 12 V C.C. MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 14 8787780 CRIC DE REMORQUE À V 1,0 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. CRIC DE REMORQUE À CADRE TRIANGULAIRE ÉLECTRIQUE, 3 500 LB, 12 V C.C. SPÉCIFICATIONS Type Cadre triangulaire de 12 V c.c. Capacité de charge...
- Page 15 V 1,0 CRIC DE REMORQUE À 8787780 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. SÉCURITÉ AVERTISSEMENT ! Veuillez lire et comprendre toutes les instructions avant d'utiliser cet outil. L'utilisateur doit respecter les précautions de base lorsqu'il utilise cet outil afin de réduire le risque de blessure ou de dommage à...
- Page 16 8787780 CRIC DE REMORQUE À V 1,0 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. N'installez pas et n'utilisez pas d'outils électriques en présence de gaz, de poussière ou de liquides inflammables. SÉCURITÉ PERSONNELLE AVERTISSEMENT ! Portez de l'équipement de protection personnelle homologué...
- Page 17 V 1,0 CRIC DE REMORQUE À 8787780 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. Utilisez le bon outil pour la tâche à effectuer. Cet outil a été conçu pour une utilisation spécifique. Évitez de modifier ou d'altérer cet outil ou de l'utiliser à une fin autre que celle pour laquelle il a été...
- Page 18 8787780 CRIC DE REMORQUE À V 1,0 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. Contenu : • Cric de remorque • Connecteur à 7 voies pour remorque • Télécommande sans fil • Poignée de manivelle • Plaquette de pied amovible •...
- Page 19 V 1,0 CRIC DE REMORQUE À 8787780 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. IMPORTANT ! Avant l'installation, comparez la capacité de levage du cric au poids de votre remorque afin d'assurer une utilisation sécuritaire. Stationnez la remorque sur une surface au niveau et placez des cales sous les roues.
- Page 20 8787780 CRIC DE REMORQUE À V 1,0 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. Au moyen d'une lampe d'essai, vérifiez si la bonne borne est alimentée. La borne numéro 4 du connecteur recevra le courant. Le connecteur numéro 1 est le point de mise à...
- Page 21 V 1,0 CRIC DE REMORQUE À 8787780 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. 1.1 Actionnez l'interrupteur de feu (n 3) afin que la lampe de DÉL (n 13) éclaire la zone lorsque vous attelez ou dételez la remorque.
- Page 22 8787780 CRIC DE REMORQUE À V 1,0 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. Accédez au collier d’entraînement en retirant le capuchon de plastique. Insérez ensuite la manivelle (n 27) dans le collier d’entraînement. Tournez la manivelle dans le sens antihoraire pour déployer le tube intérieur et dans le sens horaire pour le rentrer.
- Page 23 V 1,0 CRIC DE REMORQUE À 8787780 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. Veillez à ce que l'étiquette et la plaque signalétique demeurent intactes sur l'outil. Elles comportent des renseignements importants. Si elles sont illisibles ou manquantes, communiquez avec Princess Auto Ltd. pour les remplacer.
- Page 24 8787780 CRIC DE REMORQUE À V 1,0 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. 4. Défaillance de contre métal pour assurer l’interrupteur de un contact électrique fonctionnement. efficace. 5. Défectuosité 2. Vérifiez la batterie et les du moteur.
- Page 25 V 1,0 CRIC DE REMORQUE À 8787780 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. RÉPARTITION DES PIÈCES DESCRIPTION QTÉ Couvercle en caoutchouc du carter moteur Boîtier en plastique Interrupteur de lampe à DÉL Interrupteur de fonctionnement 5-10 Ensemble de carter de moteur à...
- Page 26 8787780 CRIC DE REMORQUE À V 1,0 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. 16UNC-2B Poignée de manivelle Télécommande sans Bride Carte de circuits imprimés En cas de questions techniques, appelez le 1-800-665-8685...
- Page 27 V 1,0 CRIC DE REMORQUE À 8787780 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. Visitez www.princessauto.com pour plus d'informations...
- Page 28 8787780 CRIC DE REMORQUE À V 1,0 CADRE TRIANGULAIRE ÉLECTRIQUE 3 500 LB, 12 V C.C. En cas de questions techniques, appelez le 1-800-665-8685...
