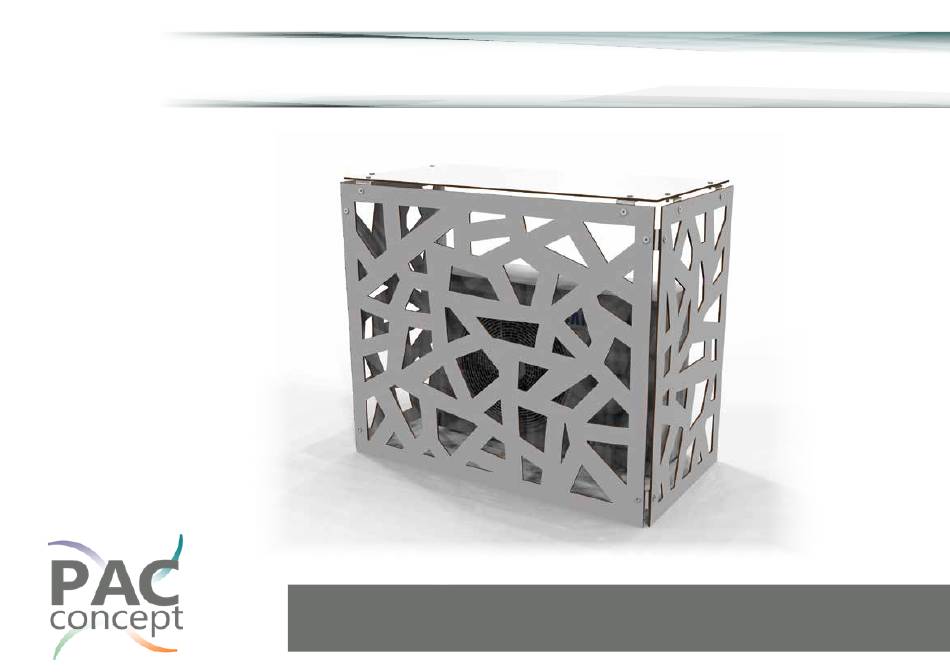

- Page 1 NOTICE DE MONTAGE, D’INSTALLATION ET D’ENTRETIEN Standard, la gamme modifiable et modulable ALUMEN...
- Page 2 Alumen Dans ce colis, vous avez dû recevoir : 1 panneau face avant (ajouré) ; 2 panneaux latéraux (ajourés) ; 1 panneau dessus (plein) ; 4 équerres avec insert en alu ; 4 pieds réglables. 1 cornière à plier équerres simples* ;...
- Page 3 Alumen Votre cache clim est modifiable Coupez pour créer un passage de goulotte. Coupez aisément pour créer un décroché. Percez où vous voulez. Fixez au mur à l’endroit de votre choix. … Votre cache clim est modulable Otez un côté si besoin.
- Page 4 Alumen ATTENTION, avant de commencer à réaliser les étapes suivantes, vérifiez d’avoir sécurisé votre zone de travail et de vous être muni des équipements de protection individuelle adéquats. STOP MATÉRIEL NÉCESSAIRE POUR MATÉRIEL NÉCESSAIRE POUR LE MONTAGE LA MODIFICATION ET LA FIXATION...
- Page 5 Alumen Adaptation du cache clim (si nécessaire) L’aluminium composite peut être scié aisément à l’aide d’une scie sauteuse ou bien d’une simple scie. Créez vos découpes sur mesure pour les passages de goulottes, les décrochés ou toute autre contrainte. Si vos découpes se situent sur la partie arrière du cache, découpez aussi la cornière aux dimensions...
- Page 6 Alumen Assemblage du premier panneau latéral Fixez 2 équerres simples sur le panneau avant. Positionnez ensuite le panneau latéral et fixez-le sur les 2 équerres déjà en place. Standard, la gamme modifiable et modulable ASSEMBLAGE...
- Page 7 Alumen Assemblage du second panneau latéral Fixez 2 équerres simples sur l’autre côté du panneau avant. Présentez le second panneau latéral et fixez-le. Il n’y a pas de sens haut / bas pour l’assemblage des panneaux. Standard, la gamme modifiable et modulable...
- Page 8 Alumen Installation du plateau Fixez les 6 équerres simples restantes. Ne serrez pas les vis à fond, il est important de garder du jeu pour affiner l’ajustage des panneaux. Une fois les 6 équerres en place, posez le panneau du dessus sur ces dernières et fixez-le.
- Page 9 Alumen Installation des pieds réglables (si nécessaire) Retournez le cache sur une protection, puis fixez les 4 équerres à douille. Vissez ensuite les 4 pieds réglables dans les douilles. Une fois le cache en place, vous pourrez l’ajuster en vissant ou dévissant de manière à...
- Page 10 Alumen Mise en forme de la cornière Repérez la partie en V sur la cornière. C’est l’intérieur du pli. Pliez la cornière comme sur l’image ci-contre. Standard, la gamme modifiable et modulable PRÉPARATION DE LA CORNIÈRE...
- Page 11 Vissez la cornière sous le plateau. Cette cornière permet de rigidifier le plateau en vue d’y poser des objets. Les trous sur l’arrière de la cornière vous permette de fixer votre cache-clim Alumen sur votre mur. Standard, la gamme modifiable et modulable INSTALLATION...
- Page 12 Alumen Boucher les trous inutilisés Suivant la configuration choisie, il peut subsister des trous non utilisés. Nous ajoutons, dans votre sachet de quincaillerie, les vis nécessaires pour boucher ces trous. L’illusion sera parfaite ! Standard, la gamme modifiable et modulable...
- Page 13 Alumen Installer un cache double Pour créer un cache double : Pour un cache double horizontal ou vertical, utilisez les pattes alu 100 x 50 mm. Fixez à l’aide des vis et écrous inox. Standard, la gamme modifiable et modulable...
- Page 14 Alumen Fixer votre cache dans un angle Pour une configuration dans un angle de mur, utilisez les équerres à douille fournies et fixez-les au mur comme sur la photo ci contre. Une fois le plateau du cache en appui sur les équerres, vissez à...
- Page 15 Alumen Cache à persiennes Les persiennes doivent être pliées à 45° vers l’intérieur du cache, la rainure à l’intérieur du pli. Attention ! les persiennes ne peuvent être pliées qu’une seule fois ! Standard, la gamme modifiable et modulable CONFIGURATIONS SPÉCIFIQUES...
- Page 16 Alumen Mise en valeur du cache Plantes, objets décos, lumières à LED à l’intérieur… Laissez libre cours à votre imagination, mettez en valeur votre cache clim ! Standard, la gamme modifiable et modulable INSTALLATION...
- Page 17 Alumen Quelques règles Réglage des pieds Les pieds sont réglables pour un positionnement de niveau. Il vous suffit de les visser ou les dévisser. Nettoyage du cache clim Lavage au jet d’eau basse pression. Lavage avec un chiffon humide ou à l’eau savonneuse.
