Gaz – Nayati Expertise
Tableau 3
Type de gaz
Gaz naturel H G20
GPL G30/G31
C = Point de pression d'admission
D =
Conduite de gaz
E = Tuyau souple
G = Raccord d'admission de gaz
M =
Manomètre
R = Robinet de gaz
Gaz de ville ou gaz bouteille
1.
Seul un technicien compétent peut accomplir ces travaux.
2.
Remplacez les injecteurs du brûleur principal, l'injecteur de la veilleuse, puis ajustez
convenablement le réglage d'air pour chaque brûleur
3.
Les injecteurs de rechange sont fournis avec l'appareil.
4.
Assurez-vous du diamètre gravé sur chaque injecteur à 1/100
5.
Modifiez l'appareil après avoir coupé le gaz et l'avoir mis en position off, puis laissez le Réchaud
Bas refroidir.
Important ! À la fin de l'opération, assurez-vous qu'il n'y ait aucune fuite de gaz ni aucun
dysfonctionnement
AVERTISSEMENT !
Après avoir procédé à la transformation, n'oubliez pas de faire ce qui suit :
-
apposer une étiquette indélébile sur la plaque signalétique technique comportant les nouvelles
caractéristiques de l'installation.
-
Fixer les joints neufs sur les pièces réglementées (bagues d'air principal et injecteur principal).
-
Réaliser un test de pression du circuit de gaz et vérifier l'absence de toutes fuites.
-
Contrôler convenablement le fonctionnement du réchaud Bas conformément à ces consignes.
-
Veuillez vérifier l'allumage croisé, la stabilité et le facteur de flamme des brûleurs principaux.
NAYATI
Pression de gaz (mbar)
Normal
Minimum
20
17
28 / 37
20/25
de millimètre près.
e
16
FRM-PDE-03-04
–
FR
Réchaud Bas
Maximum
25
35/45

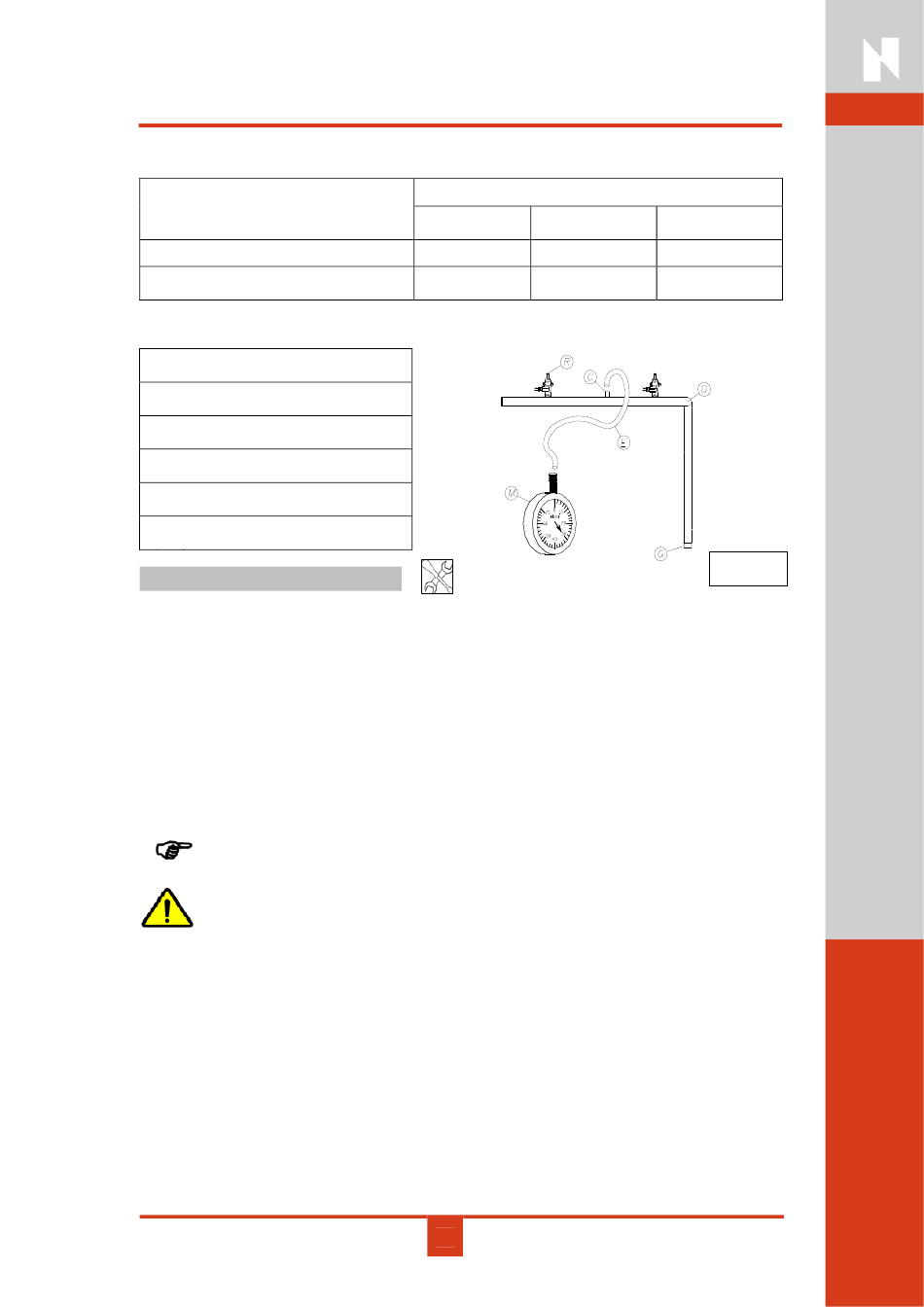

Fig. 6
20170314
