Présentation

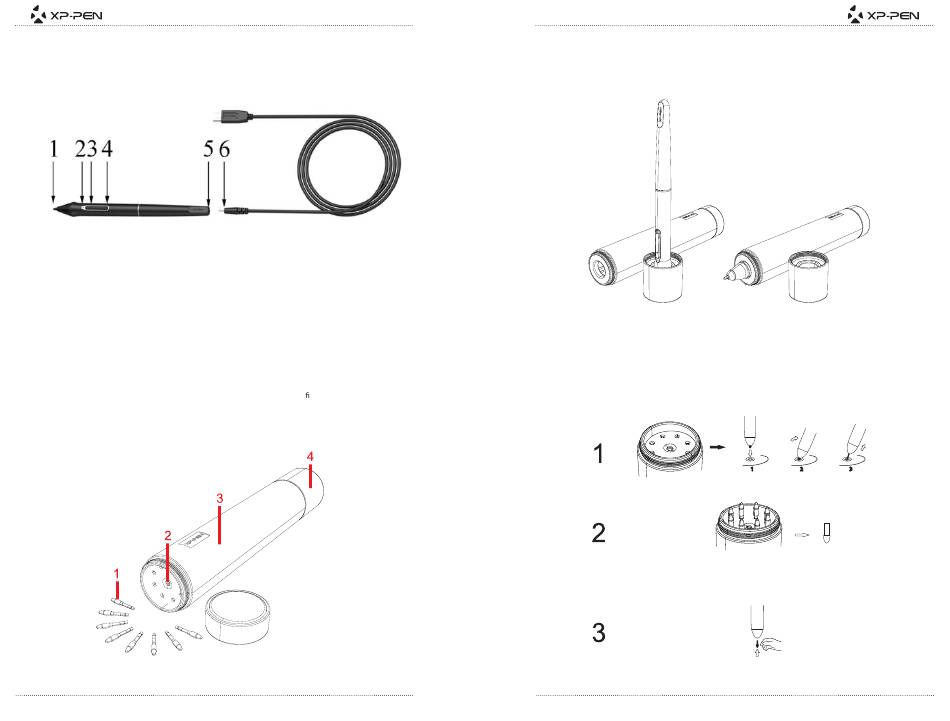

Image 2-1: Stylet
(1). Pointe du stylet
(2). Voyant de batterie
a. Allumé en rouge : besoin de chargement.
b. Allumé en vert : en cours de chargement.
c. Eteint : le chargement est suffisant.
(3). Bouton latéral 2
(4). Bouton latéral 1
(5). Port de chargement
Consignes :
Les fonctions des boutons latéraux sont personnalisables dans la con guration du pilote.
Boîte du stylet, support du stylet, mines de styletet le trou pour
pincer la mine
Image 2-2: Boîte de stylet, support du stylet,
mines de stylet et le trou pour pincer la mine
PAGE3
(1). Mine de remplacement
(2). Le trou pour pincer la mine
(3). Boîte du stylet
(4). Support du stylet
Image 2-3: Support du stylet
Remplacement de la pointe
(1). Tournez la partie supérieure du support dans le sens anti-horaire pour la séparer de son socle.
Inversez le support du stylet et insérez la pointe du stylet dans le trou au centre. Inclinez
doucement le stylet pour que la pointe s'accroche au bord du trou, puis tirez le stylet du
support pour enlever la pointe.
(2). Sortez une nouvelle pointe du support de stylet.
(3). Poussez la nouvelle pointe directement dans le stylet.
Image 2-4: Replacement de la pointe
