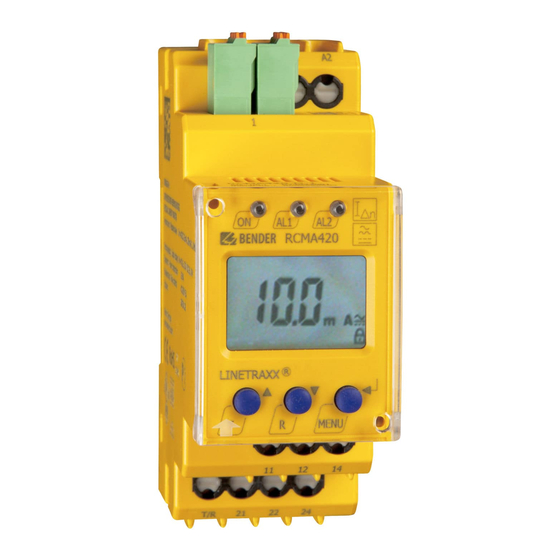

- Page 1 Manuel d´exploitation RCMA420 Relais différentiel destiné à la surveillance de courants AC, DC et DC pulsés dans des réseaux TN et TT Version soft : D242 V1.1x Power in electrical safety TGH1411fr/08.2009...
- Page 2 Dipl.-Ing. W. Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tél. +49 6401-807-0 Fax +49 6401-807-259 E-Mail : info@bender-de.com Web : http://www.bender-de.com © Dipl.-Ing. W. Bender GmbH & Co. KG Tous droits réservés.
-
Page 3: Table Des Matières
Table des matières 1. Pour un usage optimal de cette documentation ........5 Remarques relatives à l´utilisation de ce manuel ......... 5 Utilisation conforme aux prescriptions ............ 5 Informations relatives aux réglages usine ..........6 2. Consignes de sécurité ..................7 Consignes de sécurité... - Page 4 Table des matières 4. Montage et branchement ................15 5. Commande et paramétrage ................ 17 Eléments utilisés de l´écran ............... 17 Fonction des éléments de commande et d´affichage ..... 18 Structure du menu ..................19 Affichage en mode standard ..............20 Affichage en mode menu ................
-
Page 5: Pour Un Usage Optimal De Cette Documentation
1. 2 Utilisation conforme aux prescriptions Le relais différentiel RCMA420 pour courants AC/DC est utilisé pour la surveillance de réseaux mis à la terre (schéma TN et TT) dans lesquels des courants de défaut continus ou alternatifs sont susceptibles de survenir. -
Page 6: Informations Relatives Aux Réglages Usine
Pour un usage optimal de cette documentation est effectuée par le biais de tores de détection, le RCMA est pratiquement indépendant de la tension nominale et du courant de l´installation surveillée. 1. 3 Informations relatives aux réglages usine Une liste des réglages usine se trouve à la page 32. Si vous souhaitez rétablir les paramétrages d´usine du relais différentiel, veuillez consulter la page 31. -
Page 7: Consignes De Sécurité
La documentation fournie avec l´appareil comporte, outre ce manuel d´exploitation, la fiche intitulée "Consignes de sécurité relatives à l´utilisation des produits Bender“. 2. 2 Travaux sur les installations électriques Tous les travaux nécessaires à l´installation, à la mise en service et au fonctionnement courant d´un appareil ou système doivent être... - Page 8 Consignes de sécurité TGH1411fr/08.2009...
-
Page 9: Fonction
3. Fonction 3.1 Spécificités techniques Relais différentiel AC/DC de type B selon CEI 62020 et CEI 60755 Deux domaines de seuils réglables séparément (préalarme, alarme) Hystérèse de commutation réglable Mesure de valeur efficace Temporisation au démarrage, temps de réponse et temporisation à... -
Page 10: Auto-Surveillance Des Liaisons Tores
Fonction moins hystérésis), la temporisation à la retombée t est activée. Lorsque t est écoulée, les relais d´alarme reviennent à leur position initiale et les LED d´alarme AL1 / AL2 s´éteignent. Si la fonction de mémorisation des défauts est activée, les relais d´alarme restent en position d´alarme et les LED restent allumées jusqu´à... -
Page 11: Autotest Manuel
Fonction 3.2.4 Autotest manuel Lorsque la touche Test a été maintenue enfoncée pendant plus de 1,5 s, l´appareil effectue un autotest au cours duquel des dysfonctionnements internes sont détectés et affichés sous la forme de codes d´erreurs sur l´écran. Lors de ce test, les relais d´alarme ne sont pas contrôlés. Lorsque que l´on appuie sur la touche TEST, tous les éléments disponibles pour cet appareil sont affichés. -
Page 12: Temporisation Au Démarrage T
Fonction 3.2.9 Temporisation au démarrage t Après la mise sous tension U , la signalisation des alarmes est retardée du temps configuré t (0...10 s). 3.2.10 Durée de fermeture t on1/2 Lorsqu´un seuil est dépassé, le relais différentiel a besoin du temps de réponse t avant de pouvoir émettre l´alarme. -
Page 13: Effacer L´historique
Fonction 3.2.15 Effacer l´historique La première valeur d´alarme qui apparaît est enregistrée dans cette mémoire. La mémoire peut être effacée via le menu HiS. 3.2.16 Touche Test ou Reset externe, combinée T/R Reset = appuyer sur la touche externe < 1,5 s Test = appuyer sur la touche externe >... - Page 14 Fonction TGH1411fr/08.2009...
-
Page 15: Montage Et Branchement
4. Montage et branchement Veillez à l´absence de tension là où se trouve l´installation et respectez les règles de sécurité en vigueur pour les travaux sur les installations électriques Encombrement général et schéma pour la fixation par vis 36 mm La flèche située à... - Page 16 Montage et branchement 1. Montage sur rail : Encliquetez les clips de montage situés au dos de l´appareil sur le rail de telle manière que l´appareil soit bien stable. Fixation par vis : Utilisez un outil pour amener les clips de montage situés au dos de l´appareil (un 2ème clip de montage est nécessaire, veuillez consulter les références) dans une position où...
-
Page 17: Commande Et Paramétrage
5. Commande et paramétrage 5.1 Eléments utilisés de l´écran Le tableau suivant indique en détail la signification des éléments utilisés de l´écran. Eléments utilisés de l´écran Elément Fonction Fonction Reload pour Memory = off (L = I.) Valeur de seuil I en mA Δn2 (Alarm 2, Alarme) -
Page 18: Fonction Des Éléments De Commande Et D´affichage
Commande et paramétrage 5.2 Fonction des éléments de commande et d´affichage Face avant de l´appareil Elément Fonction reste allumée de façon constante : LED de service, clignote : Défaut du vert système ou perturbation de l´auto- surveillance des liaisons tores LED d´... -
Page 19: Structure Du Menu
Commande et paramétrage 5.3 Structure du menu Vous trouvez tous les paramètres configurables dans les colonnes point de menu et paramètre configurable. Dans la colonne point de menu une représentation proche de celle de l´écran a été utilisée. Par le biais des sous-menus r1, r2, différentes catégories d´alarme peuvent être affectées aux relais d´alarme K1, K2. -
Page 20: Affichage En Mode Standard
Commande et paramétrage Points Menu Sous-menu Activer Paramètre configurable menu t on 1 durée de fermeture K1 t on 2 durée de fermeture K2 (commande Temporisation au démarrage temporelle) Temporisation à la retombée t off K1/K2 Paramètres sélectionnables : I 12 élevé, fonction fenêtre, bas Configuration des para- (Com-... -
Page 21: Affichage En Mode Menu
Commande et paramétrage 5.5 Affichage en mode menu 5.5.1 Demande et configuration des paramètres : vue d´ensemble Points de Paramètre configurable menu Demander et configurer les valeurs de seuil : – Courant différentiel résiduel I2 (I ) (AL2) Δn2 – Courant différentiel résiduel I1 (I ) (AL1) Δn1 –... - Page 22 Commande et paramétrage Structure du menu t >1,5 s t > 1,5 s t < 1,5 s t < 1,5 s t > 1,5 s TGH1411fr/08.2009...
-
Page 23: Commuter Du Mode Surintensité En Mode Sous-Tension Ou
Commande et paramétrage Paramétrage A titre d´exemple, nous décrivons la modification du seuil d´alarmeI1 (I Δn1 Nous partons du principe que l´option Surintensité (HI) est sélectionnée sous le menu SEt/I12 (réglage usine). Procédez de la manière suivante : 1. Maintenir enfoncée la touche MENU/Enter pendant plus de 1,5 s. L´abréviation AL qui clignote apparaît sur l´écran. -
Page 24: Paramétrer Les Valeurs De Seuil Pour Le Mode Surintensité
Commande et paramétrage 5.5.3 Paramétrer les valeurs de seuil pour le mode surintensité : - Valeur de seuil I2 (Surintensité I Δn2 - Valeur de seuil I1 (Surintensité I Δn1 - Hystérèse (Hys) des valeurs de seuil I Δn1 Δn2 Augmenter la valeur de seuil I2 (Alarme Surintensité) Augmenter la valeur de seuil I1 (Préalarme Surintensité) Paramétrer valeur de seuil hystérèse... -
Page 25: Paramétrer La Fonction De Mémorisation Des Défauts Et Le Mode De Travail Des Relais D´alarme
Commande et paramétrage 5.5.4 Paramétrer la fonction de mémorisation des défauts et le mode de travail des relais d´alarme Désactiver la mémorisation des défauts Régler le relais d´alarme K1 sur le mode courant de travail (n.o.) Paramétrer le nombre des cycles Reload >1,5 s TGH1411fr/08.2009... -
Page 26: Affecter Les Catégories D´alarme Aux Relais
Commande et paramétrage 5.5.5 Affecter les catégories d´alarme aux relais Vous pouvez affecter aux relais d´alarme K1 (r1, 1) et K2 (r2, 2) du relais différentiel des défauts de surintensité, de sous-tension et des défauts propres à l´appareil. Au départ usine K1 et K2 signalent préalarme et alarme en cas de défaut de surintensité... - Page 27 Commande et paramétrage Relais d´alarme K1 : activer la catégorie valeur de seuil I2 >1,5 s Relais d´alarme K1 : désactiver la catégorie „Alarme via test de l´appareil“ >1,5 s Le fait de désactiver l´un des relais d´alarme (K1/K2) via le menu empêche la signalisation d´une alarme par le biais de l´inverseur correspondant ! Une alarme n´est plus signalée que par le biais de la LED d´alarme (AL1/...
-
Page 28: Paramétrer Les Temporisations
Commande et paramétrage 5.5.6 Paramétrer les temporisations Vous pouvez déterminer les temporisations suivantes : Durée de fermeture t (0...10 s) pour K1, ainsi que t (0...10 s) pour K2 Temporisation au démarrage t (0...10 s) lors du démarrage de l´appareil Temporisation commune à... -
Page 29: Passer Du Mode Surintensité Au Mode Fenêtre
Commande et paramétrage 5.5.7 Passer du mode surintensité au mode fenêtre Ce point de menu vous permet de choisir si les valeurs de seuil de l´appareil sont applicables au mode surintensité (HI) ou au mode sous- tension (Lo). La troisième possibilité qui vous est offerte est la sélection du mode fenêtre (In). - Page 30 Commande et paramétrage b) Modifier le mot de passe >1,5 s c) Désactiver la protection par mot de passe >1,5 s TGH1411fr/08.2009...
-
Page 31: Rétablir Les Réglages Usine
Commande et paramétrage 5.5.9 Rétablir les réglages usine ..5.5.10 Demande d´informations concernant les appareils Cette fonction vous permet de demander les versions du matériel (d...) et des logiciels (1.xx). Lorsque cette fonction est activée, les données sont affichées via un texte déroulant. Lorsque le cycle de programmation est terminé, vous pouvez sélectionner des segments individuels de données à... -
Page 32: Mise En Service
Commande et paramétrage 5.6 Mise en service Avant la mise sous tension, vérifiez si le relais différentiel est correctement connecté. 5.7 Réglage usine Valeur de seuil Surintensité I1 (Préalarme) 15 mA (50 % de I2) Valeur de seuil Surintensité I2 (Alarme) 30 mA Hystérèse : 15 %... -
Page 33: Caractéristiques Techniques
......................(A1, A2) - (k/l, T/R) - (11, 12, 14) - (21, 22, 24) Essai diélectrique selon CEI 61010-1 ........................2,21 kV Tension d´alimentation RCMA420-D-1: Tension d´alimentation U ....................AC 16...72 V / DC 9,6...94 V Gamme de fréquences U .......................... - Page 34 Caractéristiques techniques Hystérèse ............................10...25 % (15 %)* Temps de réponse Temporisation au démarrage t ......................0...10 s (0,5 s)* Durée de fermeture t (Alarme) ......................0...10 s (0 s)* Durée de fermeture t (Préalarme) ...................... 0...10 s (1 s)* Temporisation à...
- Page 35 Caractéristiques techniques Température de fonctionnement ......................-25 ºC...+55 ºC Classes climatiques selon CEI 60721 Utilisation à poste fixe (CEI 60721-3-3) ..........3K5 (sans condensation ni formation de glace) Transport (CEI 60721-3-2)..............2K3 (sans condensation ni formation de glace) Stockage longue durée (CEI 60721-3-1)..........1K4 (sans condensation ni formation de glace) Sollicitation mécanique selon CEI 60721 Utilisation à...
-
Page 36: Références
B 9808 0505 WX-1000 B 9808 0506 Accessoires RCMA420 Clip de montage pour montage par vis (1 par appareil ) ................B 9806 0008 Accessoires pour les tores de détection Système de fixation par encliquetage pour rail : W20AB /W35AB ............B 9808 0501 Système de fixation par encliquetage pour rail : W60AB ................B 9808 0502... -
Page 37: Diagramme Temporel : Surveillance De La Surintensité
Caractéristiques techniques 6. 3 Diagramme temporel : surveillance de la surintensité t = Temporisation au démarrage, t = Temps de réponse, t = tempor. à la retombée TGH1411fr/08.2009... -
Page 38: Codes De Défauts
Lorsque les codes de défaut sont > 02 Mesure à prendre : Effectuer un reset. Réinitialiser l´appareil. Le code de E..défaut disparaît automatiquement dès que le défaut est supprimé. Si le défaut persiste, veuillez prendre contact avec le service technique de Bender. TGH1411fr/08.2009... - Page 39 INDEX Eléments utilisés de l´écran 17 Affichage en mode standard 20 Exemple de paramétrage 23 Autotest, automatique 10 Autotest, manuel 11 Fonctionnement 9 Branchement d´un tore de K1/K2: Affectation d´une catégorie détection supplémentaire d´alarme 19 en cascade 17 LED Alarm 1 est allumée 18 Caractéristiques techniques 33 LED Alarm 2 est allumée 18 Codes de défauts 38...
- Page 40 Sélection des paramètres Paramétrer appropriés pour les valeurs de - Activer la mémorisation des seuil 21 défauts 25 Spécificités techniques 9 - Affecter les catégories Structure du menu, vue d´ensemble d´alarme aux relais d´alarme Suppression de la mémorisation - Paramétrer les des défauts 18 temporisations 28 Surveillance du courant différentiel...
- Page 42 Dipl.-Ing. W. Bender GmbH & Co. KG Londorfer Str. 65 • 35305 Grünberg • Germany Postfach 1161 • 35301 Grünberg • Germany Tel.: +49 6401-807-0 Fax: +49 6401-807-259 E-Mail : info@bender-de.com Web : http://www.bender-de.com...
