DETECTOR DE TENSIÓN
6 - 400V
Manual de instrucciones
REV Ritter GmbH
Frankenstr. 1 - 4 • D-63776 Mömbris
www.rev.biz • Tel. +49 900 117-1070*
Fax. +49 180 5 007410 • service@rev.biz
*36 Cent/Min. aus dem dt. Festnetz, Mobilfunkpreise abweichend.
ES
CARACTERÍSTICAS TÉCNICAS
▪ Aparato de ensayo fabricado y probado de
acuerdo con EN61243-3
▪ Detector de tensión 6 - 400V, 50 - 60Hz
▪ Tensión continua y alterna
▪ Escala de tensión 6V, 12V, 24V, 50V, 120V, 230V, 400V
▪ Pantalla LED de 7 niveles
▪ Indicación de polaridad
▪ Categoría de protección: IP 54
▪ Rango de temperatura de funcionamiento: -10 hasta 55°C
Baterías: 2x LR44 (1,5V)
CAMBIO DE BATERÍAS
1.
Afloje los tornillos de fijación con un
desatornillador adecuado y extraiga la cubierta.
2.
Extraiga y cambie las baterías.
3.
Cierre el compartimento de las baterías en orden
inverso.
PRECAUCIONES
El buen estado de los equipos y el cumpli-
miento estricto de las instrucciones de seguridad
de este manual son cruciales para una correcta
medición.
Las puntas de sonda y el multiprobador digital constituyen
seguridad y unidad.
No use el aparato de ensayo en caso de que se considere
que el aparato o el cable de prueba están deteriorados o no
funcionan correctamente.
Antes de su uso, compruebe su funcionamiento mediante una
medición conocida.
Desconecte el cable de prueba antes de desconectar el cable
de prueba de toma de tierra.
Durante las mediciones, no toque las puntas metálicas de las
puntas de sonda.
Las mediciones de tensión a tierra sólo pueden llevarse a
cabo hasta un máximo de 400 volitos.
¡El aparato de ensayo es apto únicamente para servicios de
corta duración!
Duración de funcionamiento = 10 seg. (Tiempo de medición
máx. 10 seg a 400V)
A continuación pausa de mín. 240 seg
Typ: GK26A
DESCRIPCIÓN DE LOS SÍMBOLOS
Sim -
Significado
bolo
Tensión continua (CC)
+ más, — menos
Tensión alterna (CA)
Conexión a tierra
&
Aislamiento (tipo de protec -
ción 2)
Cuidado, riesgo, peligro
Riesgo de descarga eléctrica
Aplicación y uso por un electricista cualificado.
▪ Debe prestar especial atención a las siguientes mediciones
de tensión:
> 60 Voltios de tensión continua (VCC)
> 30 Voltios de tensión alterna (VCA)

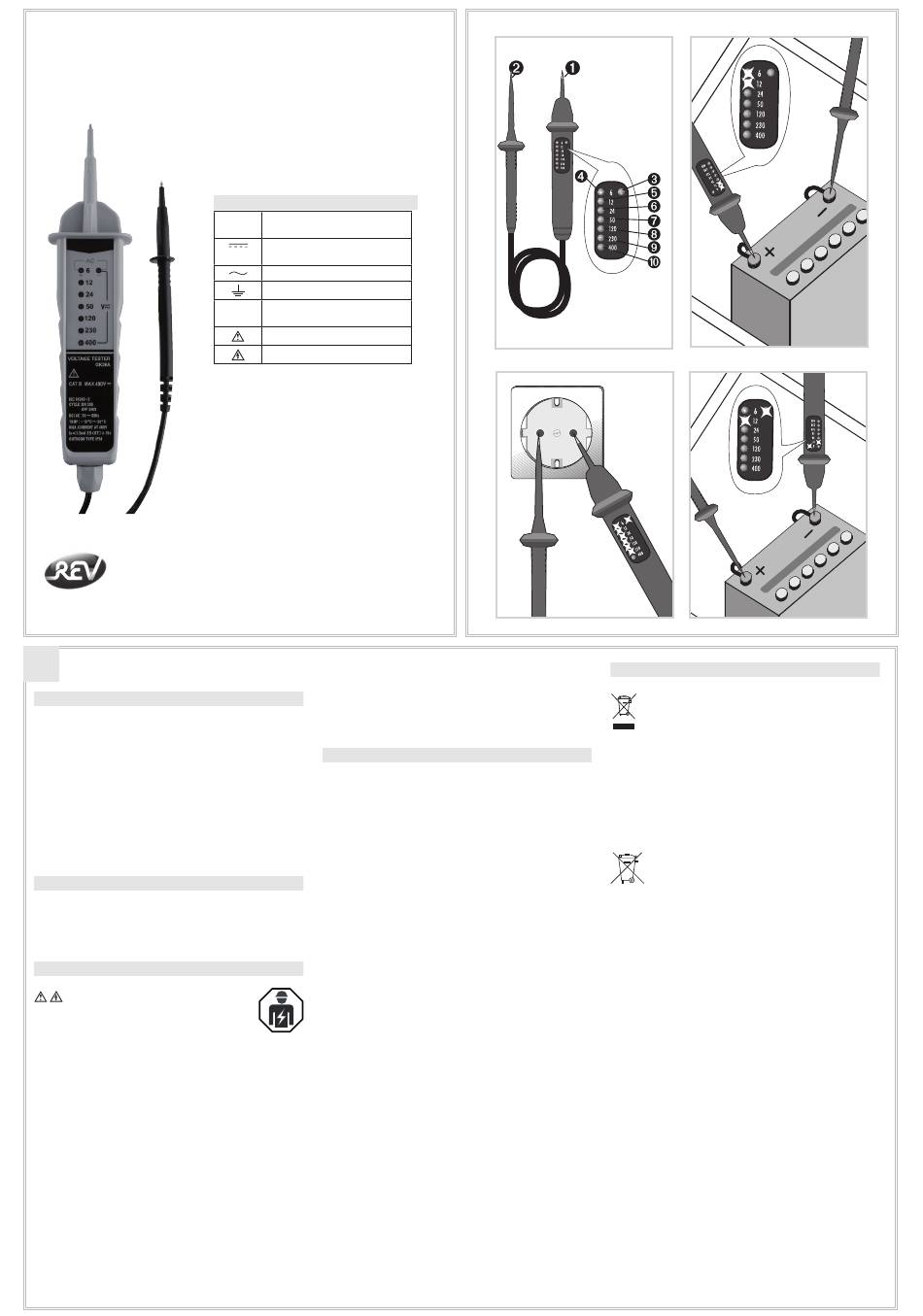

DESCRIPCIÓN
➊ Puntas de sonda
➋ Puntas de sonda
➌ Este LED se enciende cuando las puntas de sonda ➊ están
en un polo negativo y la tensión es igual o superior a 6V.
➍ Este LED se enciende cuando las puntas de sonda ➊ están
en un polo positivo y la tensión es igual o superior a 6V.
➎ Este LED se enciende cuando la tensión es igual o superior
a 12V.
➏ Este LED se enciende cuando la tensión es igual o superior
a 24V.
➐ Este LED se enciende cuando la tensión es igual o superior
a 50V.
➑ Este LED se enciende cuando la tensión es igual o superior
a 120V.
➒ Este LED se enciende cuando la tensión es igual o superior
a 230V.
➓ Este LED se enciende cuando la tensión es igual o superior
a 400V.
Cuando compruebe la tensión continua, el LED ➌ o el LED ➍
le muestra la polaridad en las puntas de sonda.
En caso de que ambos LEDs estén encendidos, se trata de
una tensión alterna.
WEEE-INDICACIONES PARA LA EVACUACIÓN
De acuerdo con las normas europeas los residuos de
aparatos eléctricos y electrónicos ya no pueden
evacuarse junto con los residuos no clasificados. El
símbolo del recipiente de basura con ruedas indica la
necesidad de una evacuación selectiva. Colabore usted
también en la protección del medio ambiente entregando
este aparato a la recogida selectiva de residuos cuando no
vaya a utilizarlo más. DIRECTIVA 2012/19/EU DEL
PARLAMENTO Y CONSEJO EUROPEOS del 04 de julio de
2012 sobre residuos de aparatos eléctricos y electrónicos.
Pilas y acumuladores no pueden ser arrojados a los
residuos domésticos. Cada consumidor está obligado
por ley, a entregar todas las pilas y acumuladores,
independientemente si contienen contaminantes o no, en un
punto de recogida de su comunidad/barrio o en el comercio,
para que de ese modo puedan ser encaminados a una
eliminación respetuosa con el medio ambiente.
¡Por favor, entregar pilas y acumuladores sólo en estado
descargado!
