C O N N E X I O N S
CONNEXIONS ALIMENTATION CA
Les Netron RDM6XL et Netron RDM645 de Obsidian Control Systems fonctionnent sur du 100-240V à
47/63Hz et supportent une tension secteur sur une plage de 90-264V à 47/63Hz. Ne le connectez pas à une
alimentation en dehors de cette plage. Les dommages résultant d'une mauvaise connexion ne sont pas
couverts par la garantie.
Amérique du Nord : Un câble avec une fiche NEMA 15-5P est fourni pour l'utilisation des RDM6XL et RDM645 aux États-
Unis et au Canada. Ce câble approuvé doit être utilisé en Amérique du Nord.
Pour le reste du monde : Le câble Tru1 fourni n'est pas équipé d'une fiche adaptée au pays. Installez uniquement une fiche
conforme aux codes électriques locaux et/ou nationaux et adaptée aux exigences spécifiques du pays.
Une fiche à 3 broches de type mise à la terre doit être installée en suivant les instructions du fabricant de la
fiche. Pour mettre le produit sous tension : En plus de l'entrée d'alimentation, l'unité dispose d'une connexion
de sortie en boucle, permettant une connexion en série entre plusieurs RDM6XL et RDM645. Ne pas dépasser
6A de puissance totale absorbée par la sortie de puissance.

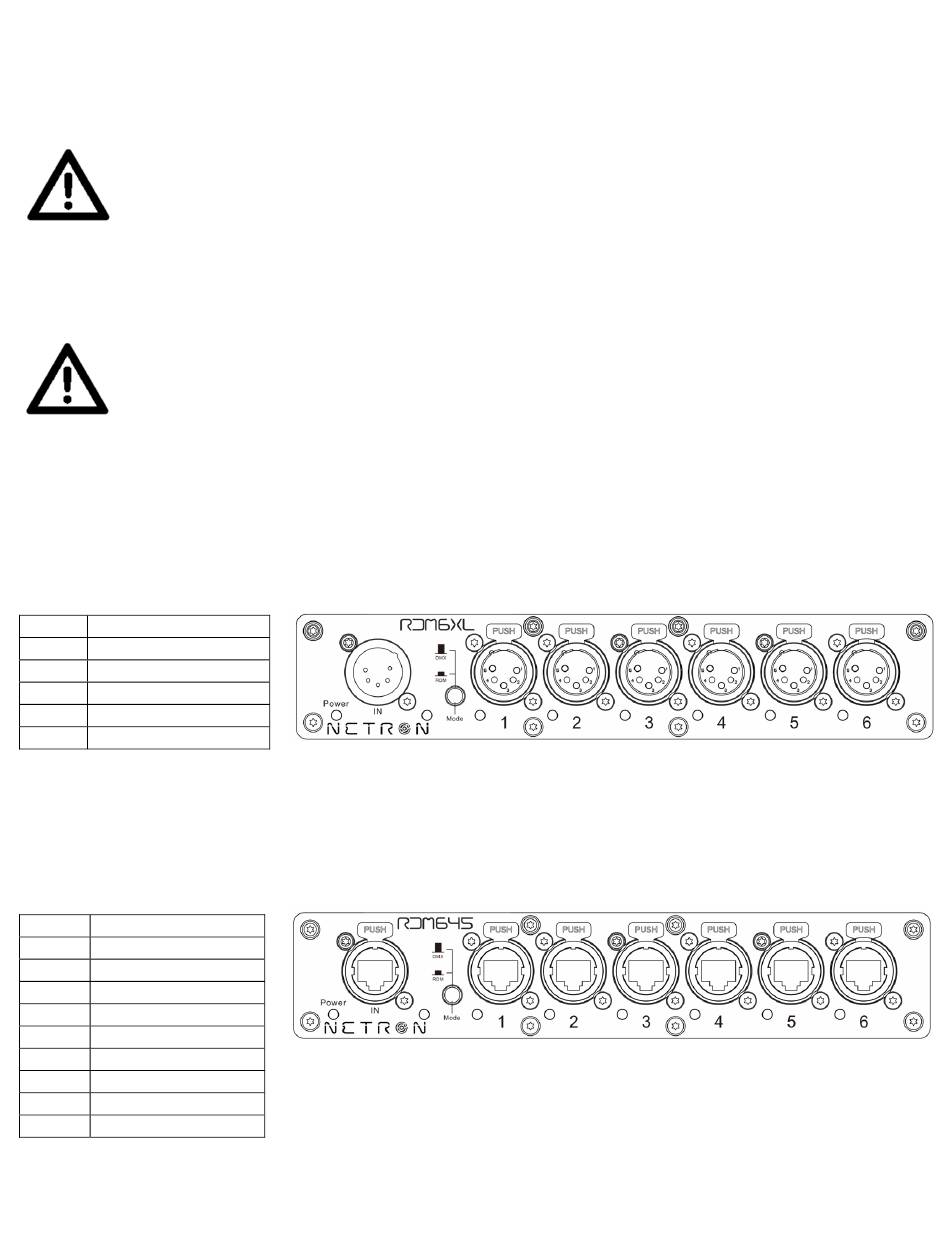

CONNEXIONS DMX: RDM6XL
Toutes les connexions de sortie DMX sont des fiches XLR femelles à 5 broches. Veuillez cependant noter que le brochage
de toutes les prises est comme suit : broche 1 pour la masse, broche 2 pour le point froid (-) et broche 3 pour le point
chaud (+). Les broches 4 et 5 ne sont pas utilisées.
Connectez les câbles DMX aux ports respectifs avec soin.
Pour éviter d'endommager les ports DMX, prévoyez un support et évitez toute tension. Évitez de relier directement des cartes
Snake FOH aux ports.
Pin
Connection
1
Com
2
Data -
3
Data +
4
Not connected
5
Not connected
CONNEXIONS DMX: RDM645
Toutes les connexions de sortie DMX sont en RJ45 (voir le tableau ci-dessous).
Connectez des câbles RJ45 configurés pour le DMX aux ports respectifs avec soin.
Pour éviter d'endommager les ports RJ45, prévoyez un support et évitez toute tension. Évitez de relier directement des
cartes Snake FOH aux ports.
L
Connexion
1
Données +
2
Données -
3
Non connecté
4
Non connecté
5
Non connecté
6
Non connecté
7
Com
8
Com
Blindé
Terre
10
