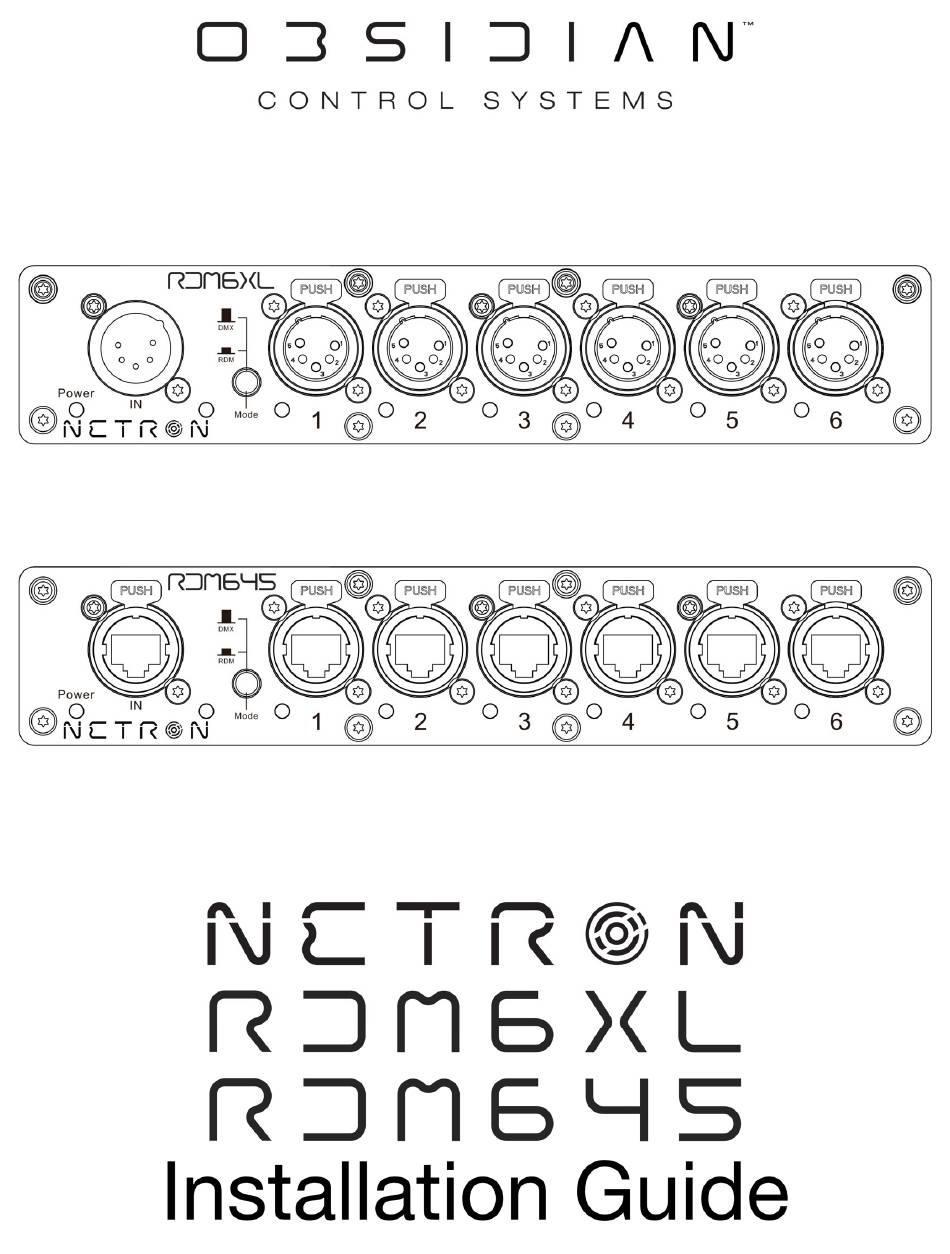

OBSIDIAN CONTROL SYSTEMS Netron RDM6XL Guide D'installation

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

Publicité

Chapitres

Table des Matières
loading

Manuels Connexes pour OBSIDIAN CONTROL SYSTEMS Netron RDM6XL

Sommaire des Matières pour OBSIDIAN CONTROL SYSTEMS Netron RDM6XL

  • Page 2 ©2021 OBSIDIAN CONTROL SYSTEMS all rights reserved. Information, specifications, diagrams, images, and instructions herein are subject to change without notice. Obsidian Control Systems logo and identifying product names and numbers herein are trademarks of ADJ PRODUCTS LLC. Copyright protection claimed includes all forms and matters of copyrightable materials and information now allowed by statutory or judicial law or hereinafter granted.

  • Page 3: Table Des Matières

    C O N T E N T S GENERAL INFORMATION LIMITED WARRANTY SAFETY GUIDELINES OVERVIEW INSTALLATION CONNECTIONS MAINTENANCE SPECIFICATIONS DIMENSIONS OPTIONAL ACCESSORIES...

  • Page 4: General Information

    G E N E R A L I N F O R M AT I O N INTRODUCTION Please read and understand the instructions in this manual carefully and thoroughly before attempting to operate this device. These instructions contain important safety and use information. UNPACKING Every device has been thoroughly tested and has been shipped in perfect operating condition.

  • Page 5: Limited Warranty

    (730 days). 2. For warranty service, send the product only to the Obsidian Control Systems service center. All shipping charges must be pre-paid. If the requested repairs or service (including parts replacement) are within the terms of this warranty, Obsidian Control Systems will pay return shipping charges only to a designated point within the United States.

  • Page 6: Safety Guidelines

    This device is a sophisticated piece of electronic equipment. To guarantee a smooth operation, it is important to follow all instructions and guidelines in this manual. OBSIDIAN CONTROL SYSTEMS is not responsible for injury and/or damages resulting from the misuse of this device due to the disregard of the information printed in this manual. Only the original included parts and/or accessories for this device should be used.

  • Page 7: Overview

    K E Y F E A T U R E S : R D M 6 X L The Netron RDM6XL is a rugged and compact DMX/RDM Splitter. Designed for live production and installations, it features six opto-isolated 5pin XLR outputs and flexible mounting options to cover any situation.

  • Page 8: Installation

    I N S T A L L A T I O N I N S T R U C T I O N S DISCONNECT POWER BEFORE PERFORMING ANY MAINTENANCE! ELECTRICAL CONNECTIONS A qualified electrician should be used for all electrical connections and/or installations. USE CAUTION WHEN POWER LINKING OTHER MODEL DEVICES AS THE POWER CONSUMPTION OF OTHER MODEL DEVICES MAY EXCEED THE MAXIMUM POWER OUTPUT OF THIS DEVICE.
  • Page 9 I N S T A L L A T I O N I N S T R U C T I O N S Installation Options: Standalone, where either device sits on a firm flat surface. Truss-mounted using the M10 or M12 mounting holes for use with a truss clamp or appropriate mounting hardware.

  • Page 10: Connections

    A C C O N N E C T I O N S The Obsidian Control Systems Netron RDM6XL and RDM645 are rated 100-240V 47/63Hz and accept AC mains power over a range of 90-264V 47/63Hz. Do not connect it to power outside this range.
  • Page 11 C O N N E C T I O N S : R D M 6 X L ( F R O N T & R E A R P A N E L S ) F R O N T C O N N E C T I O N S 5Pin DMX Input (6) 5Pin Opto-Isolated DMX Outputs RDM Enable...
  • Page 12 C O N N E C T I O N S : R D M 6 4 5 ( F R O N T & R E A R P A N E L S ) F R O N T C O N N E C T I O N S Locking RJ45 Ethernet DMX Input (6) Locking RJ45 Ethernet Opto-Isolated DMX Outputs RDM Enable...

  • Page 13: Maintenance

    M A I N T E N A N C E The Obsidian Control Systems Netron RDM6XL and RDM645 are designed as rugged, roadworthy devices. The only required service is occasional cleaning. For other service-related concerns, please contact your Obsidian Control Systems dealer, or visit www.obsidiancontrol.com.

  • Page 14: Specifications

    S P E C I F I C A T I O N S R D M 6 X L R D M 6 4 5 Mounting Hardware Mounting Hardware Standalone Standalone Truss-mount (M10 or M12 mounting hole) Truss-mount (M10 or M12 mounting hole) Wall-mount horizontal or vertical (included) Wall-mount horizontal or vertical (included) DIN Rail horizontal or vertical (included)

  • Page 15: Dimensions

    D I M E N S I O N S : R D M 6 X L 5.5” [139mm] 5.8” [147mm] 8.5” [215mm] 1.65” [42mm]...
  • Page 16 D I M E N S I O N S : R D M 6 4 5 5.5” [139mm] 5.8” [147mm] 8.5” [215mm] 1.65” [42mm]...

  • Page 17: Optional Accessories

    D I M E N S I O N S N E T S H E L F ( N O T I N C L U D E D ) 5.6” [142mm] 1.7” [44mm] 19.0” [482.5mm] O P T I O N A L A C C E S S O R I E S ORDER CODE ITEM US#:NRE001 / EU#:1330000060...
  • Page 20 ©2021 OBSIDIAN CONTROL SYSTEMS tous droits réservés. Les informations, les spécifications, les diagrammes, les images et les instructions sont sujets à changement sans préavis. Le logo Obsidian Control Systems et les noms et numéros d'identification des produits cités dans ce manuel sont des marques déposées de ADJ PRODUCTS LLC. La protection du droit d'auteur revendiquée comprend toutes les formes et les sujets relatifs aux documents et aux informations protégés par le droit d'auteur, autorisés par la loi...
  • Page 21 C O N T E N T S INFORMATION GÉNÉRALES GARANTIE LIMITÉE CONSIGNES DE SÉCURITÉ PRÉSENTATION INSTALLATION CONNEXIONS MAINTENANCE SPÉCIFICATIONS DIMENSIONS ACCESSOIRES OPTIONNELS...

  • Page 22: Information Générales

    INFORMATIONS GÉNÉRALES INTRODUCTION Veuillez lire et comprendre les instructions de ce manuel attentivement avant de faire fonctionner cet appareil. Ces instructions comportent des informations importantes sur la sécurité et l'utilisation. DÉBALLAGE Chaque appareil a été soigneusement testé et a été expédié en parfait état de fonctionnement. Vérifiez soigneusement le carton d'expédition en cas de dégâts qui auraient pu survenir lors de l'expédition.

  • Page 23: Garantie Limitée

    (730 jours). 2. Pour le service de garantie, vous devez uniquement envoyer l'appareil au centre de service Obsidian Control Systems. Tous les frais d'expédition doivent avoir été...

  • Page 24: Consignes De Sécurité

    Cet appareil est un équipement électronique extrêmement sophistiqué. Pour garantir un bon fonctionnement, il est important de suivre toutes les instructions et directives de ce manuel. OBSIDIAN CONTROL SYSTEMS n’est pas responsable des dommages causés par une utilisation abusive de cet appareil suite au non-respect des informations fournies dans ce manuel. Seules les pièces et/ou les accessoires d'origine inclus pour cet appareil doivent être utilisés.
  • Page 25 VUE D'ENSEMBLE INCIPALES CARACTÉRISTIQUES: RDM6XL Le Netron RDM6XL est un répartiteur DMX / RDM robuste et compact. Conçu pour la production et les installations dans des conditions de direct, il dispose de six sorties XLR à 5 broches avec isolation optique et d'options de montage flexibles pour répondre à...

  • Page 26: Installation

    INSTRUCTIONS D'INSTALLATION DÉBRANCHEZ L'ALIMENTATION AVANT TOUTE OPÉRATION DE MAINTENANCE! CONNEXIONS ÉLECTRIQUES Vous devez faire appel à un électricien qualifié pour toutes les connexions et/ou installations électriques. SOYEZ PRUDENT LORSQUE VOUS EFFECTUEZ UN CHAÎNAGE ÉLECTRIQUE AVEC D’AUTRES MODÈLES D'APPAREILS, CAR LA CONSOMMATION ÉLECTRIQUE DE CES DERNIERS PEUT DÉPASSER LA PUISSANCE MAXIMALE DE CET APPAREIL.
  • Page 27 INSTRUCTIONS D'INSTALLATION Options d'installation: En mode autonome, posé à plat sur une surface ferme. Montage sur structure Truss à l'aide des trous de fixation M10 ou M12 pour l'utilisation d'une pince Truss ou de matériel de fixation approprié. Montage mural horizontal ou vertical (supports inclus) Montage sur rail DIN horizontal ou vertical (adaptateur inclus) Possibilité...

  • Page 28: Connexions

    C O N N E X I O N S CONNEXIONS ALIMENTATION CA Les Netron RDM6XL et Netron RDM645 de Obsidian Control Systems fonctionnent sur du 100-240V à 47/63Hz et supportent une tension secteur sur une plage de 90-264V à 47/63Hz. Ne le connectez pas à une alimentation en dehors de cette plage.
  • Page 29 CONNEXIONS: RDM6XL (PANNEAUX AVANT ET ARRIÈRE) CONNEXIONS AVANT Entrée DMX 5 broches (6) Sorties DMX 5 broches avec isolation optique (6) Sorties DMX 5 broches avec isolation optique Entrée DMX 5 broches RDM activé Voyant LED d’état des ports DMX voyant LED VOYANTS LED D'ÉTAT DES PORTS DMX Couleur de la LED Allumé...
  • Page 30 CONNEXIONS: RDM645 (PANNEAUX AVANT ET ARRIÈRE) CONNEXIONS AVANT Entrée DMX Ethernet RJ45 verrouillable (6) sorties DMX Ethernet RJ45 verrouillables avec isolation optique RDM activé (6) Locking RJ45 Ethernet Opto-Isolated DMX Outputs RDM Enable (6) sorties DMX Ethernet RJ45 Entrée DMX Ethernet RJ45 verrouillable verrouillables avec isolation optique Voyant LED d’état des RDM activé...
  • Page 31 ENTRETIEN Les Netron RDM6XL et RDM645 de Obsidian Control Systems sont conçus comme des appareils robustes et endurants. Le seul entretien nécessaire est un nettoyage de temps en temps. Pour toute autre question relative aux réparations, veuillez contacter votre revendeur Obsidian Control Systems ou consulter le site www.obsidiancontrol.com.

  • Page 32: Spécifications

    SPÉCIFICATIONS RDM6XL RDM645 Matériel de montage Matériel de montage Autonome Autonome Montage sur structure Truss (trous de montage M10 ou Montage sur structure Truss (trous de montage M10 M12) ou M12) Montage mural horizontal ou vertical (inclus) Montage mural horizontal ou vertical (inclus) Montage sur rail DIN horizontal ou vertical (inclus) Montage sur rail DIN horizontal ou vertical (inclus) Montage rack possible (nécessite NET Shelf)
  • Page 33 DIMENSIONS: RDM6XL 5.5” [139mm] 5.8” [147mm] 8.5” [215mm] 1.65” [42mm]...
  • Page 34 DIMENSIONS: RDM645 5.5” [139mm] 5.8” [147mm] 8.5” [215mm] 1.65” [42mm]...

  • Page 35: Accessoires Optionnels

    DIMENSIONS DU NETSHELF (NON INCLUS) 5.6” [142mm] 1.7” [44mm] 19.0” [482.5mm] ACCESSOIRES OPTIONNELS ORDER CODE ITEM US#:NRE001 / EU#:1330000060 NET Shelf (étagère en rack)

Ce manuel est également adapté pour:

Netron rdm645
