4.

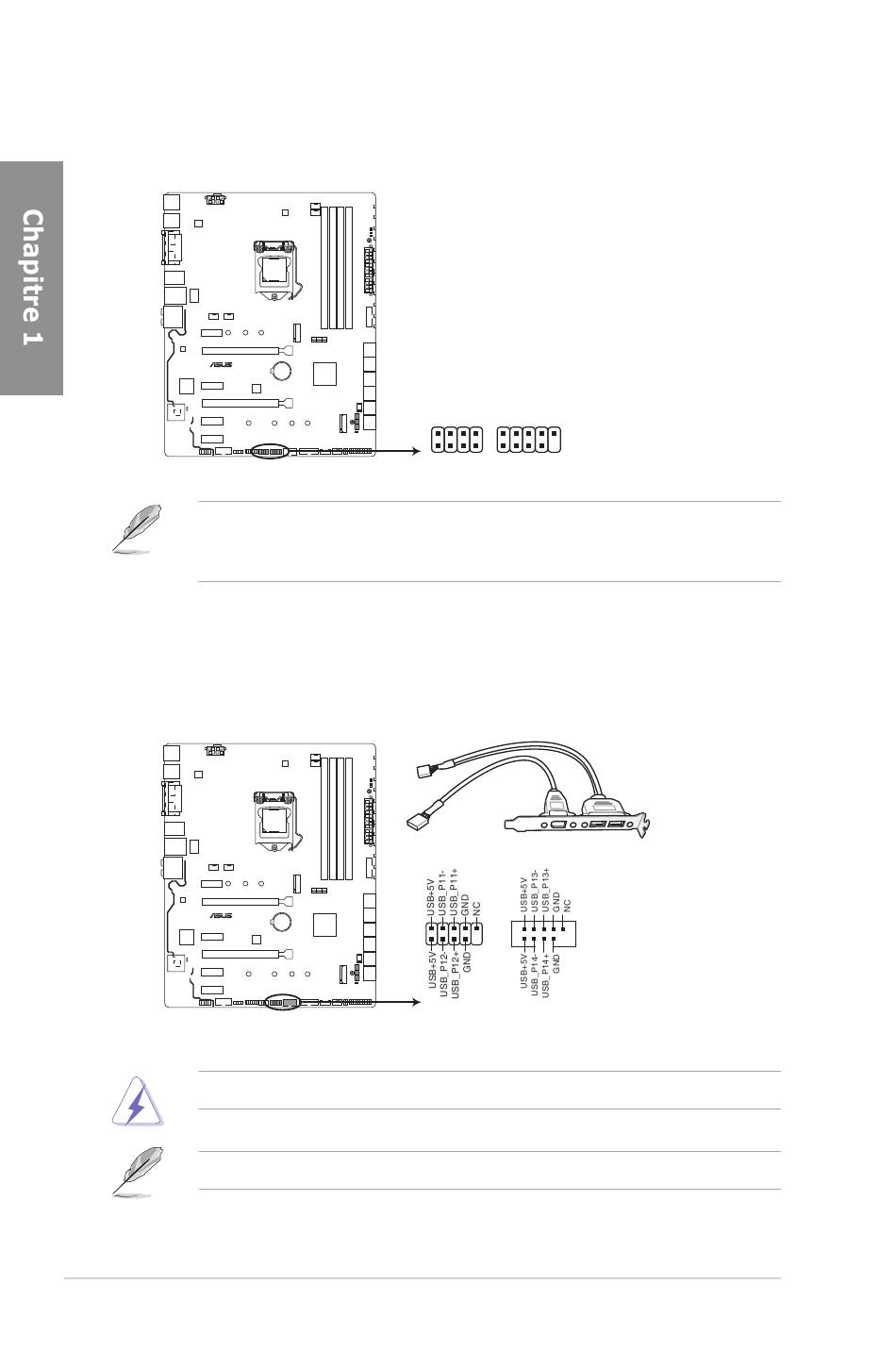

Connecteur d'extension ROG (18-1 pin ROG_EXT)
Ce connecteur est dédié au panneau d'OC I/II, à la Front Base et autres périphériques
ROG.
strix H270F GAMING
STRIX H270F GAMING ROG_EXT connectors
•
•
5.
Connecteurs USB 2.0 (10-1 pin USB1112; USB1314)
Ces connecteurs sont dédiés à des ports USB 2.0. Connectez le câble du module USB à
l'un de ces connecteurs, puis installez le module dans un slot à l'arrière du châssis. Ces
ports sont conformes à la norme USB 2.0 qui peut supporter un débit de 480 Mb/s.
strix H270F GAMING
STRIX H270F GAMING USB2.0 connectors
Ne connectez pas de câble 1394 aux ports USB. Le faire peut endommager la carte mère !
Le module USB 2.0 est vendu séparément.
1-14
La Front Base est vendue séparément.
Visitez le site internet www.asus.com pour plus d'informations sur le panneau OC et la
Front Base.
ROG_EXT
USB1112
USB1314
PIN 1
PIN 1
Chapitre 1 : Introduction au produit
