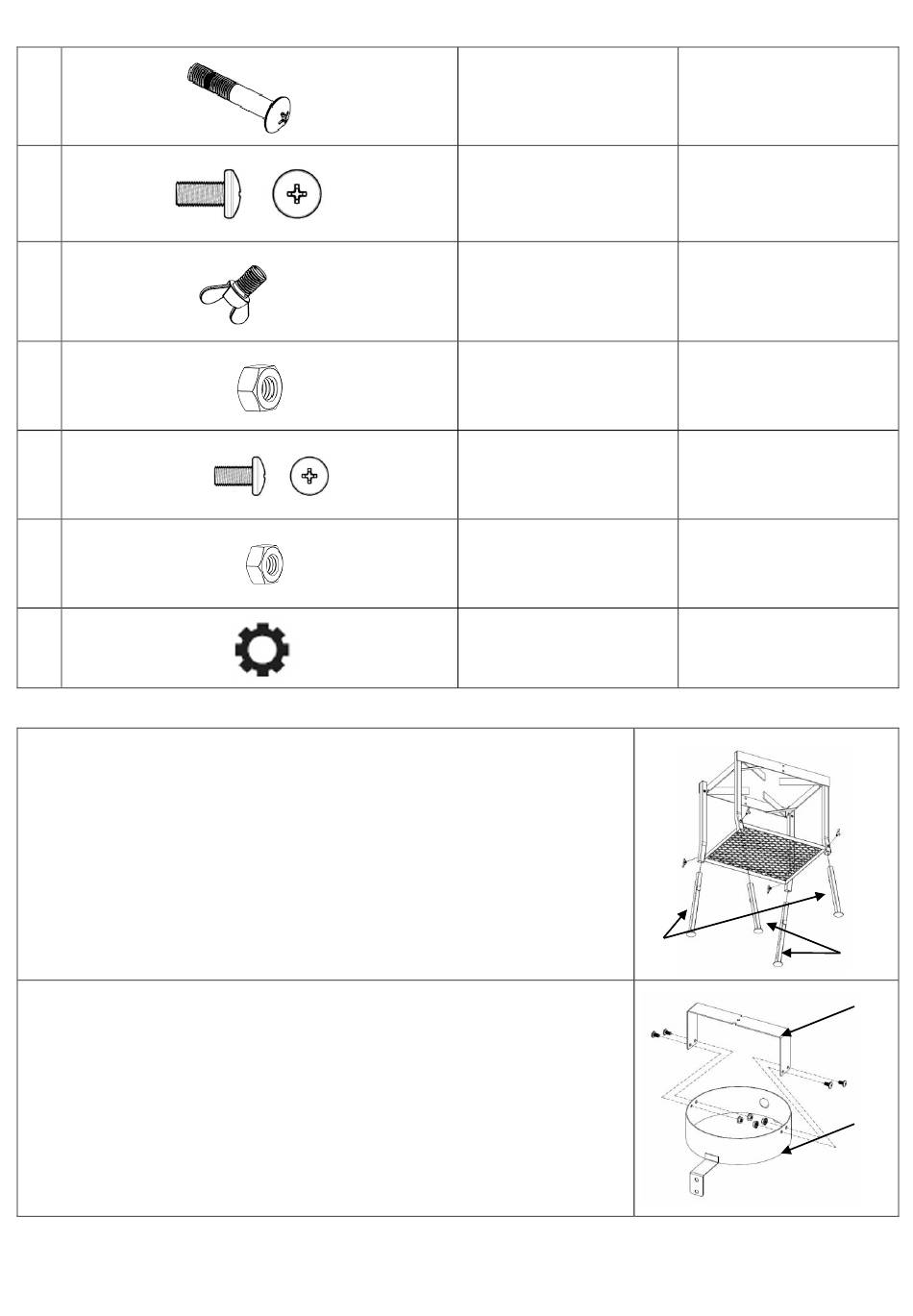

Liste de matériel
1
2
3
4
5
6
7
Instructions d'assemblage :
1. Insérez les pattes courtes (E) aux longues pattes du socle et fixez à
l'aide de boulons (3). Insérez les longues pattes (D) aux pattes courtes
du socle et fixez à l'aide de boulons (3).
2. Assemblez le brise-vent (F) et le barre du brûleur (G) ensemble et fixez
à l'aide de boulons (2) et d'écrous (4).
TF1038-014515 French
Boulon d'étape
(M6 x 25)
Boulon
(M6 x 12)
Boulon
(M8 x 12)
É crou
(M6)
Boulon
(M4 x 9)
É crou
(M4)
Rondelle de freinage
12
4 pcs
12 pcs
(2 pcs de
préassemblage)
4 pcs
8 pcs
8 pcs
8 pcs
8 pcs
E
20180510 V.1
D
G
F
