5.4. Fixation des doigts du bac et de l'empileur
Cette procédure décrit comment installer les doigts supérieurs et inférieurs de
l'empileur. Le(s) doigt(s) de l'empileur doivent être réinstallés s' ils se déplacent
ou se cassent. Il est préférable de retirer les bacs pour faciliter l'accès lors de
leur réinstallation. Il suffit de retirer les bacs et de les mettre de côté.
5.4.1. Doigts de l'empileur inférieur
Les doigts inférieurs de l'empileur viennent pré-installés et ont juste besoin d'être
mis en place. Chargez-les dans les fentes situées au bas du bac (Schéma 5-
11).
Maintenez l'extrémité du doigt de l'empileur centrée dans la fente et poussez le
au fond pour que la goupille des doigts se glisse en dessous des petits onglets
de chaque côté. Relâchez-la, et le ressort à l'intérieur la maintiendra en place
contre l'onglet. l'onglet.
Note: Lors de l'installation du doigt inférieur, il est important que le doigt soit
orienté vers le haut, comme indiqué. Si le doigt est maintenu à plat, il n'est pas
possible de l'installer.
Note: Sur les machines de production, les doigts de l'empileur sont noirs. Le
doigt blanc affiché ci-dessus a été utilisé pour obtenir un meilleur contraste sur
la photo.
122

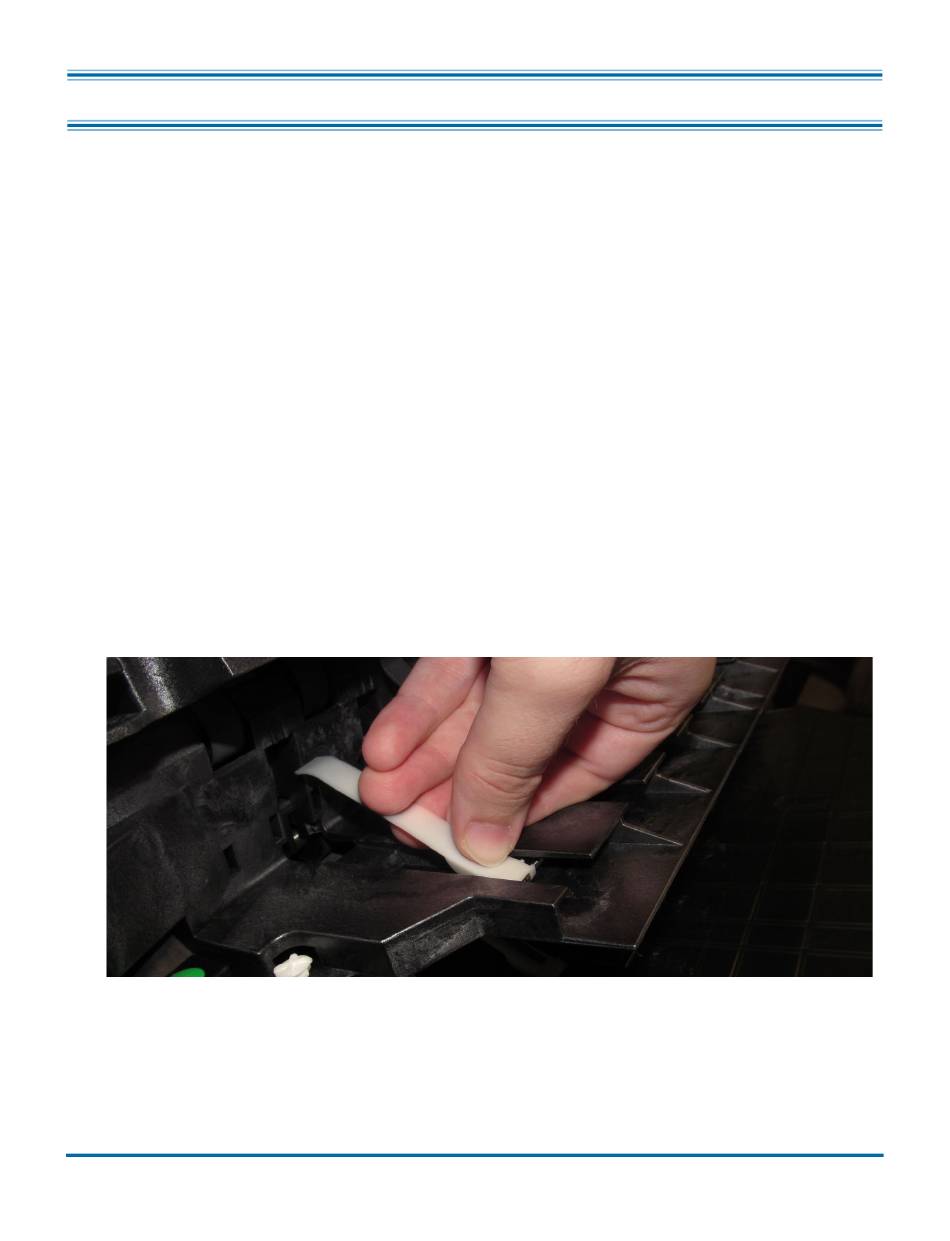

Schéma 5-11: Doigts de l'empileur inférieur
Falcon®+ Manuel de l'opérateur
OPEX Corporation
Maintenance
