B E D I E N U N G S A N L E I T U N G
Funk-Einbaudimmtaster RSLW2
Best.-Nr. 64 04 62
Bestimmungsgemäße Verwendung
Mit diesem Funk-Einbaudimmtaster kann ein daran angeschlossener Verbraucher entweder
manuell via Taster am Gerät oder via einem geeignetem Funk-Fernschalter (z.B. 1-Kanal-
Funk-Wandschalter) drahtlos ein- bzw. ausgeschaltet werden und gedimmt werden.
Der Funk-Einbaudimmer ist ausschließlich für den Betrieb in trockenen Innenräumen geeignet.
Die Spannungsversorgung des Funk-Einbaudimmers erfolgt via 230 V/AC,50 Hz.
Es kann eine ohmsche Last von 40 W bis maximal 300 W angeschlossen werden.
Die Sicherheits- und Bedienhinweise dieser Bedienungsanleitung sind unbedingt zu beachten.
Sie dienen nicht nur dem Schutz des Geräts, sondern besonders dem Schutz Ihrer Gesund-
heit. Lesen Sie sich deshalb die komplette Bedienungsanleitung durch, bevor Sie das Produkt
verwenden.
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle ent-
haltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden über-
nehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen
und/oder Verändern des Produkts nicht gestattet.
• Verwenden Sie dieses Produkt nicht in Krankenhäusern oder medizinischen Ein-
richtungen. Obwohl das Produkt nur relativ schwache Funk signale aussendet,
könnten diese dort zu Funktionsstörungen von lebenserhaltenden Systemen füh-
ren. Gleiches gilt möglicherweise in anderen Bereichen.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände. Lassen Sie des-
halb in Anwesenheit von Kindern besondere Vorsicht walten.
• Setzen Sie den Einbaudimmer niemals extrem hohen oder extrem niedrigen Tem-
peraturen, Feuchtigkeit oder Vibrationen aus.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kin-
der zu einem gefährlichen Spielzeug werden.
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall
aus bereits geringer Höhe wird es beschädigt.
Anschluss und Montage
Der Funk-Einbaudimmer ist ausschließlich für den Betrieb in trockenen Innen-
räumen geeignet.
Der Funk-Einbaudimmer ist geeignet für z.B. Hohlwanddosen Ø 68 mm (z.B.
Conrad Best.-Nr: 62 49 26 oder Best.-Nr.: 61 21 32). Bevor der Funk-Einbau-
dimmer jedoch montiert wird muss der Anschluss erfolgen.
Achten Sie darauf, dass die Zuleitungen des Funk-Einbaudimmers während
der Montage und des Anschlusses spannungsfrei sind.
Alle Anschlusskabel dürfen weder geknickt noch gequetscht werden. Funkti-
onsstörungen, Kurzschlüsse sowie ein Gerätedefekt können die Folge sein.
Achten Sie beim Bohren von Löchern in der Wand oder beim Festschrauben
darauf, dass keine Kabel oder Leitungen beschädigt werden.
Anschluss:
Die Spannungsversorgung des Funk-Einbaudimmers erfolgt via 230 V/AC, 50 Hz. Es kann
eine ohmsche Last von 40 W bis maximal 300 W angeschlossen werden.
Achten Sie beim Anschluss und der Montage darauf, dass die Netzzuleitung spannungsfrei ist.

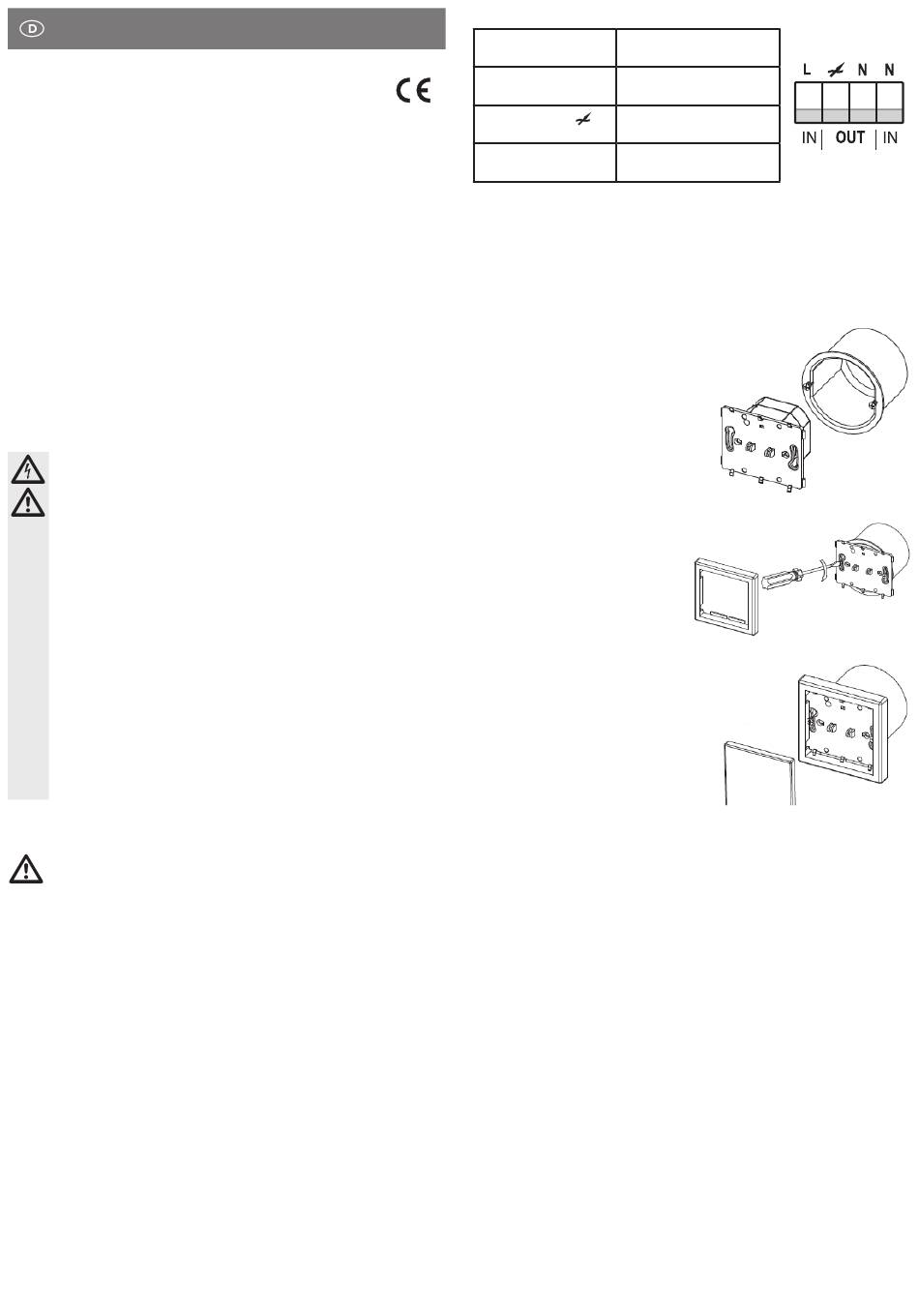

Anschluss des Funk-Einbaudimmers:
www.conrad.com
Anschlussklemme N IN:
Version 01/12
Anschlussklemme N OUT: Schließen Sie hier den Neutral-
Anschlussklemme
Anschlussklemme IN L:
Setzen Sie den Funk-Einbaudimmer in eine geeignete Dose ein (z.B. Hohlwanddosen Ø 68 mm
Conrad Best.-Nr: 62 49 26 oder Best.-Nr.: 61 21 32).
Montage:
Um eine ordnungsgemäße Montage zu gewährleisten, gehen Sie wie folgt vor:
• Benutzen Sie einen fl achen Schrauben-
dreher, um die Frontplatte des Dimmers
abzunehmen.
• Setzen Sie den Dimmer in die Unterputz-
dose ein.
• Befestigen Sie den Funk-Einbaudimmer in
der Unterputzdose, wie rechts im Bild ge-
zeigt.
• Setzen Sie den Rahmen auf den Funk-
Einbaudimmer auf, so dass dieser einras-
tet.
• Setzen Sie die Frontplatte auf den Funk-
Einbaudimmer auf, so dass diese einras-
tet.
Anlernen des Funk-Einbaudimmers auf einen Funk-Fernschalter
• Schalten Sie die Spannungsversorgung für den Funk-Einbaudimmer zu. Daraufhin leuchtet
die LED des Funk-Einbaudimmers. Die LED befi ndet sich unter der Frontplatte und ist bei
größerer Raumhelligkeit evtl. besser sichtbar, wenn die Frontplatte abgenommen wird.
• Drücken Sie, bevor die LED zu blinken aufhört, die Taste am Funk-Fernschalter (z.B. Funk-
Wandschalter oder Funk-Fernbedienung) bzw. die entsprechende „ON" Taste z.B. bei einer
Funk-Fernbedienung. Die LED am Funk-Einbaudimmer erlischt. Der Anlernvorgang wurde
erfolgreich abgeschlossen.
Anlernen des Funk-Einbaudimmers an mehrere
Funk-Fernschalter
☞
• Drücken Sie den Taster des Funk-Einbaudimmers, bis die LED rot zu blinken beginnt.
• Drücken Sie, bevor die LED zu blinken aufhört, die Taste am Funk-Fernschalter (z.B. Funk-
Wandschalter oder Funk-Fernbedienung) bzw. die entsprechende „ON" Taste z.B. bei einer
Funk-Fernbedienung. Die LED am Funk-Einbaudimmer erlischt. Der Anlernvorgang wurde
erfolgreich abgeschlossen.
Schließen Sie hier den Neutral-
leiter der Netzzuleitung an.
leiter zum Verbraucher an.
Schließen Sie hier die Phase
:
zum Verbraucher an.
Schließen Sie hier die Phase
der Netzzuleitung an.
Es können bis zu 10 Funk-Sender an den Funk-Einbaudimmer angelernt werden.
Anschlussterminal
Funk-Einbaudimmer:
