LEYBOLD 346 00 Mode D'emploi

05/99-V5-Sel
3a
3
3b
3c
3d
5b
24 V–
5a U
x
650 mA
5c 5d
1 Description
Le pendule de torsion de Pohl permet de réaliser des oscillati-
ons libres et forcées de faible fréquence susceptibles d'être
plus ou moins amorties par un frein à courants de Foucault.
Pour la génération d'oscillations forcées, un moteur électrique
incorporé entraîne un excitateur relié à l'une des extrémités du
ressort spiral de rappel. La tension d'excitation est proportion-
nelle à la vitesse de rotation du moteur.
Des masses additionnelles peuvent être placées sur le corps
du pendule pour ainsi procéder à l'étude d'oscillations chao-
tiques; celles-ci modifient le moment de rappel linéaire du pen-
dule de torsion de manière ciblée.
Exemples d'expériences:
− Détermination statique de la grandeur directionnelle D
− Détermination dynamique du moment d'inertie J
− Oscillations libres, balancement, déformation, constante
d'amortissement, décrément logarithmique
− Oscillations forcées, courbe de résonance pour différents
amortissements, position de phase de l'excitateur et de
l'oscillation tournante, fréquence propre
− Oscillations chaotiques
1
2a
2b
2
2c
3e
5
4
4a
Mode d'emploi 346 00

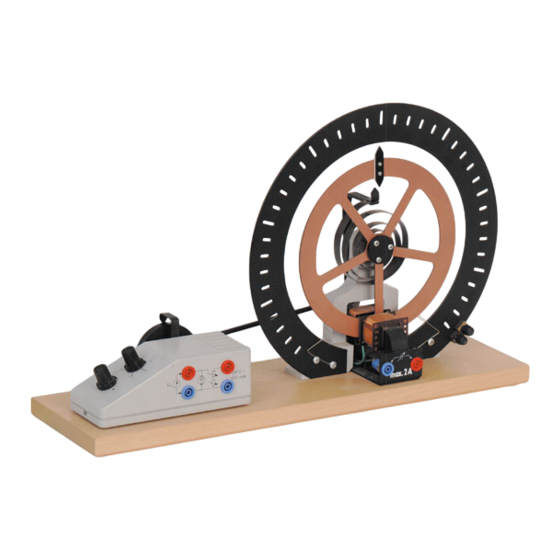

Pendule de torsion de Pohl (346 00)
1 Echelle circulaire
2 Corps du pendule
Index pour la déviation (2a), index pour la position de pha-
se (2b), ressort spiral (2c)
3 Excitateur
Index pour la position de phase de l'excitateur (3a),
fente (3b), vis (3c), barre de poussée (3d), poulie avec ex-
centrique (3e)
4 Electroaimant pour frein à courants de Foucault
Douilles de connexion (4a)
5 Moteur de l'excitateur
Réglage de précision pour la tension d'excitation (5a),
réglage grossier pour la tension d'excitation (5b),
douilles de mesure pour la tension d'excitation (5c)
douilles pour la tension d'alimentation (5d)
2 Fournitures
1 pendule de torsion
2 masses additionnelles de 10 g
1 masse additionnelle de 20 g
3 Caractéristiques techniques
Caractéristiques générales:
Fréquence propre:
Dimensions:
Poids env. 6 kg
Electroaimant pour le frein à courants de Foucault:
Tension d'alimentation:
Charge maximale admissible: 1 A, temporairement 2 A
Moteur de l'excitateur:
Fréquence d'excitation:
Tension d'excitation:
Tension d'alimentation:
Courant absorbé:
env. 0,5 Hz
40 cm x 14 cm x 27 cm
0-24 V
0,0-1,2 Hz
0-24 V
24 V
< 0,7 A
