HYGRASREG RHT
Механический биметаллический
®
помещений HYGRASREG RHT (гигростат и терморегулятор) пригоден
для регулирования и контроля температуры и относительной влажности
воздуха (увлажнение и осушение) в офисных и жилых помещениях, в
банях, зимних садах, лабораториях, вычислительных центрах и т. д.
Гигротермостат RHT используется в воздухе без пыли, вредных веществ
и агрессивных газов.
ТЕ ХНИЧЕСКИЕ Д АННЫЕ
ГИГРОСТАТ
Коммутационная 24 ... 230 B переменного тока,
способность: > 24 B только в сухих помещениях
(контактная нагрузка) согласно VDE 0110
Осушение:
Увлажнение:
Диапазон настройки: 35...100 % отн. вл.
Контакт: 2 переключатель
Чувствительный элемент: синтетические волокна
Допустимое отклонение: макс. 3 % отн. вл.
Разность значений
вкл. ⁄ выкл.: прибл. 4 % отн. вл.
Температура корпуса: 0 °C ...+60 °C
ПРИНЦИП РАБОТЫ Увлажнение:
Осушение:
ТЕРМОСТАТ
Коммутационная
способность: 10 (4) A, 24 ⁄ 230 В переменного тока
Диапазон регулирования: +10 °C ...+35 °C
Контакт: 1 переключатель (беспотенциальный)
Чувствительный элемент: биметаллический, с обратной связью по температуре
ПРИНЦИП РАБОТЫ Нагрев:
Охлаждение: соединить клеммы 3 и 5.
Корпус: пластик, акрилонитрил-бутадиенстирол (ABS),
цвет – чистый белый (аналогичен RAL 9010)
Размеры: 127,5 x 75 x 28,6 мм
Монтаж: настенный или на монтажную коробку, Ø 55 мм
Эл. подключение: 0,14–2,5 мм²,
по винтовым зажимам
Класс защиты: II (согласно EN 60 730)
Степень защиты: IP 30 (согласно EN 60 529)
Нормы: соответствие CE-нормам,
директива 2014 ⁄ 30 ⁄ EU «Электромагнитная совместимость»
директива 2014 ⁄ 35 ⁄ EU «Низковольтное оборудование»
ПРИНА Д ЛЕЖНОСТИ При установке корпусов для внутренних помещений в монтажные коробки с горизонтальными
крепежными отверстиями следует так же заказать адаптерную рамку ARA 1,7 E.
®
HYGRASREG RHT Гигротермостат для внутренних помещений
Тип ⁄ WG02 Диапазон настройки
влажность
RHT
R H T-1 35...100 % отн. вл.
ПРИНА Д ЛЕЖНОСТИ
ARA 1,7 E
Адаптерная рамка для монтажной коробки
гигротермостат для внутренних
5 (0,2) A, мин. 100 мА
3 (0,2) A, мин. 100 мА
соединить клеммы 5 и 6.
соединить клеммы 5 и 7.
соединить клеммы 2 и 5.
температура
+10...+35 °C

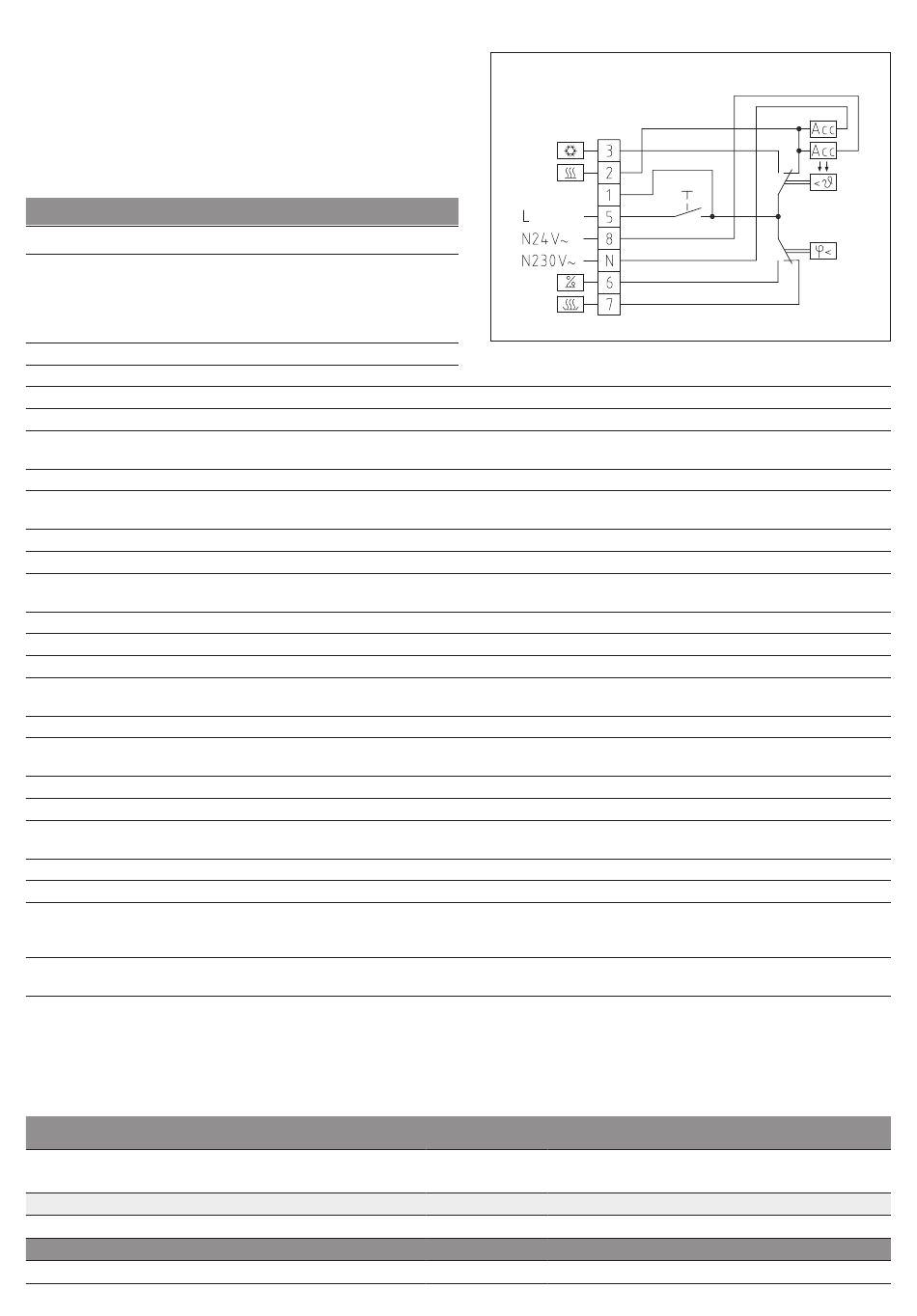

Схема соединения
Ступени Комплектация
одноступенчатый главный выключатель
