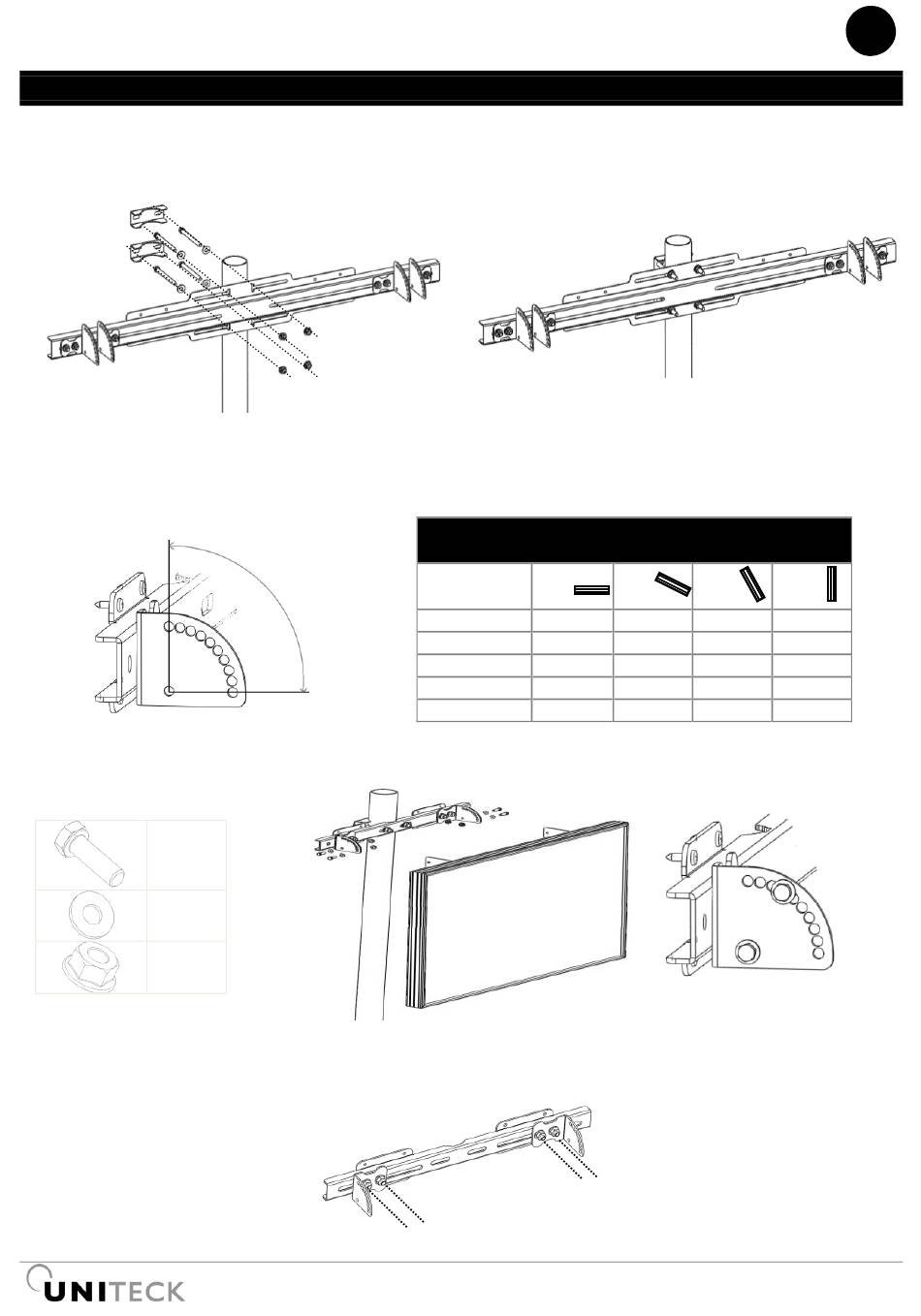

UNIFIX 100 - FISSAGGIO SU PALO TONDO (DIAM. 40 À 60 MM)
• Fissare il supporto al palo grazie a 2 staffe e viti M8 (per fissaggio su un palo per segnaletica,
utilizzare le staffe che corrispondono al palo utilizzato, staffe non fornite).
• Unifix dispone di un sistema d'inclinazione multi posizione (10 posizioni). Scegliete l'inclinazione
scelta in funzione dell'orientamento scelto.
0°
• Fissare il vostro pannello in funzione dell'inclinazione scelta.
M8x20
X8
D8
X8
M8
X8
• Adesso, serrare i 8 dadi che sono stati preserrati precedentemente.
Efficienza elettrica in funzione dell'inclinazione e
Regolabile
per 10°
Est
Sud-Est
Sud
90° Sud Ovest
Ovest
