OWNER'S MANUAL & OPERATING INSTRUCTIONS
1-800-874-6625
Homak Manufacturing
1605 Old Route 18 Suite 4-36, Wampum, PA 16157
Hours of operation:
Monday - Friday
8:30 a.m. - 4:30 p.m
Eastern Time
Part No. Description
01
Caster
02
Bolt
03
Flat Washer
04
Handle
05
Washboard
06
Left Tank Mount
07
Lock Nut
08
Tank
09
Tank Lid
10
Fusible Link
11
Short Bolt
12
Middle Shelf
13
Bottom Shelf
14
Drain Tank
15
Power Cord
16
Cable Clamp
17
Switch Box
18
Screw
19
Flat Washer M4
20
Power Switch

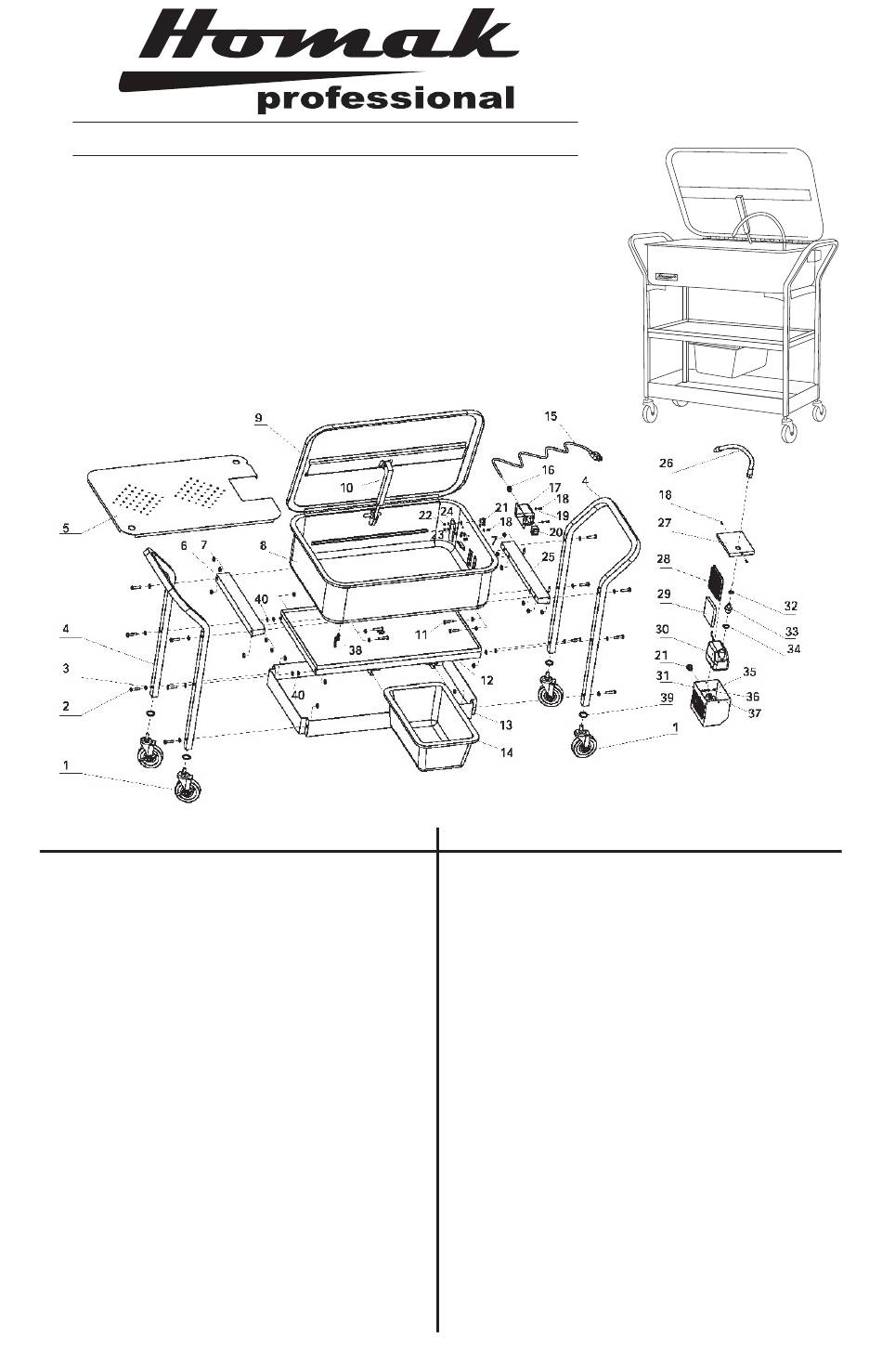

PORTABLE PARTS WASHER
MODEL: RD00820290
RED
Qty. Part No. Description
4
21
12
22
32
23
2
24
1
25
1
26
16
27
1
28
1
29
1
30
8
31
1
32
1
33
1
34
1
35
1
36
1
37
7
38
7
39
1
40
English- 1-6
French- 7-12
Spanish- 13-18
Cable Gaurd
Hex Nut M4
Spring Washer
Wire Flange
Right Tank Mount
Flexible Nozzle
Pump Housing Cover
Filter Cover
Filter Screen
Pump Assembly
Pump Housing
Grommet
Spigot
Grommet
Hex Nut M5
Flat Washer
Screw M5x20
Drain Plug
Spring Washer
Adjusting Washer
Qty.
2
5
5
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
4
8
