FR
TOUCH E3
5 COMMENT INSTALLER CORRECTEMENT VOTRE
SYSTÈME RF
Veuillez respecter les instructions de
montage pour optimiser la sensibilité et
éviter tout disfonctionnement

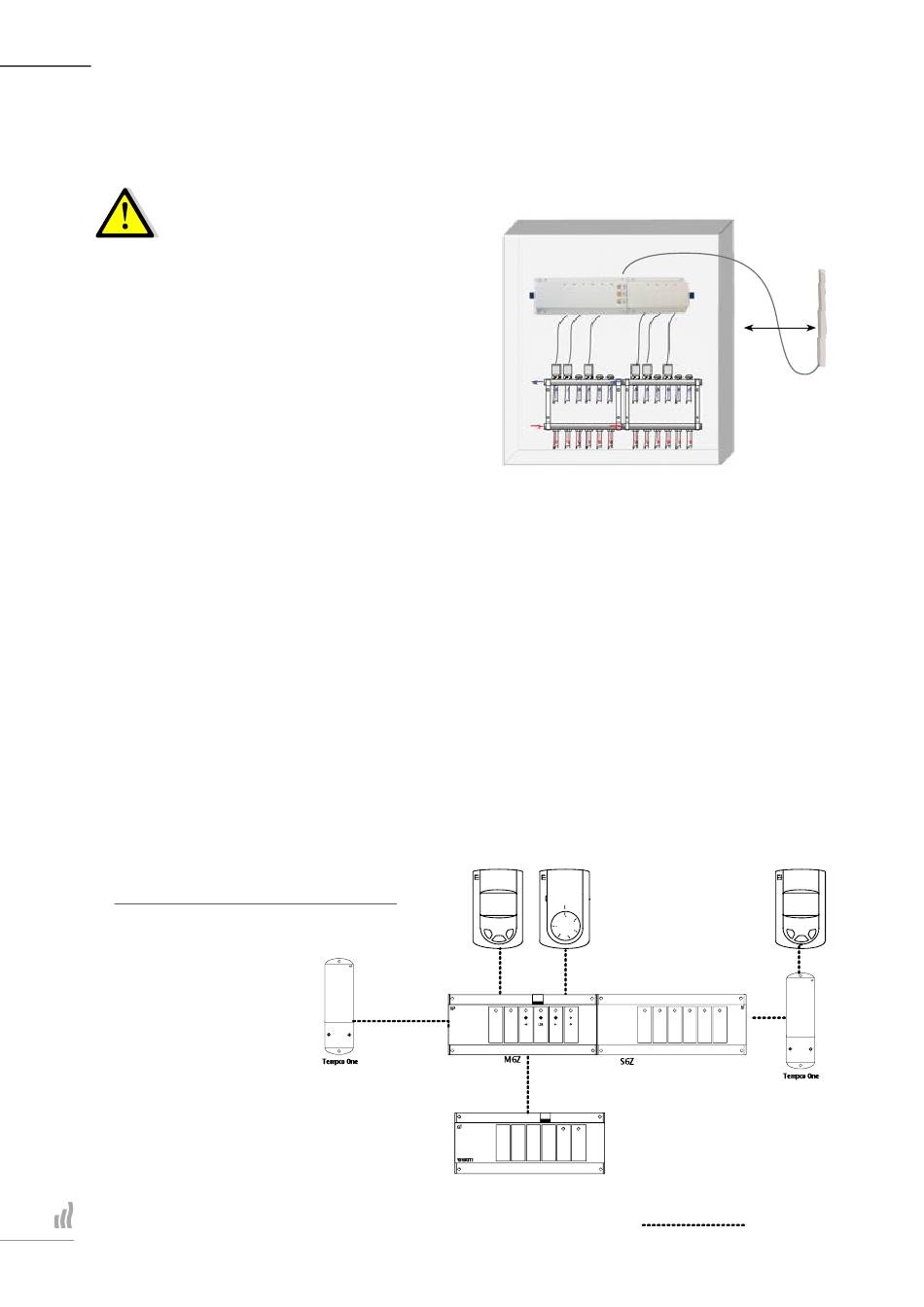

L'antenne doit être placée :
- à l'extérieur du boîtier métallique
- en position verticale
- à au moins 50 cm d'éléments métalliques
Si vous avez plusieurs antennes (plusieurs Master 6
zones / modules PAC RF au même endroit), les an-
tennes doivent être séparées d'au moins 80 cm.
6 POSSIBILITÉS DU SYSTÈME
Référez-vous au manuel de configuration du sys-
tème pour de plus amples information concer-
nant les différentes possibilités.
Nous distinguons 2 types d'installations ; si
votre installation comprend une unité centrale
Touch E3, passez à la section 6.2.
6.1.1 Installation «autonome»
Exemple d'une "Installation autonome "
4
|
6.1 Installation sans unité centrale Touch E3
(Facultatif)
✔ CORRECT
L'antenne active doit être montée verticalement.
Boîte métallique
(écran tactile)
Nous avons 2 sous-cas dans cette installation :
6.1.1 Installation «autonome»:
Installations typiques :
a) seulement un Master M6Z-RF
b) plusieurs unités Master M6Z-RF avec
gestion locale de la pompe
6.1.2 Installation à «gestion centralisée»:
Dans ce cas, il y a plusieurs unités Master M6Z-
RF qui doivent communiquer entre elles pour ac-
tionner correctement la pompe dans le cadre de la
gestion du signal de chauffage/refroidissement.
a) plusieurs unités Master M6Z-RF avec une
gestion globale de la pompe
b) au moins plusieurs unités Master M6Z-RF et
un module chauffer et refroidir (Module PAC)
(Facultatif)
PAC Module
(Facultatif)
Touch E3 - manuel d'installation module unité maître - 09/2017
50cm
(Facultatif)
RF Links to do
