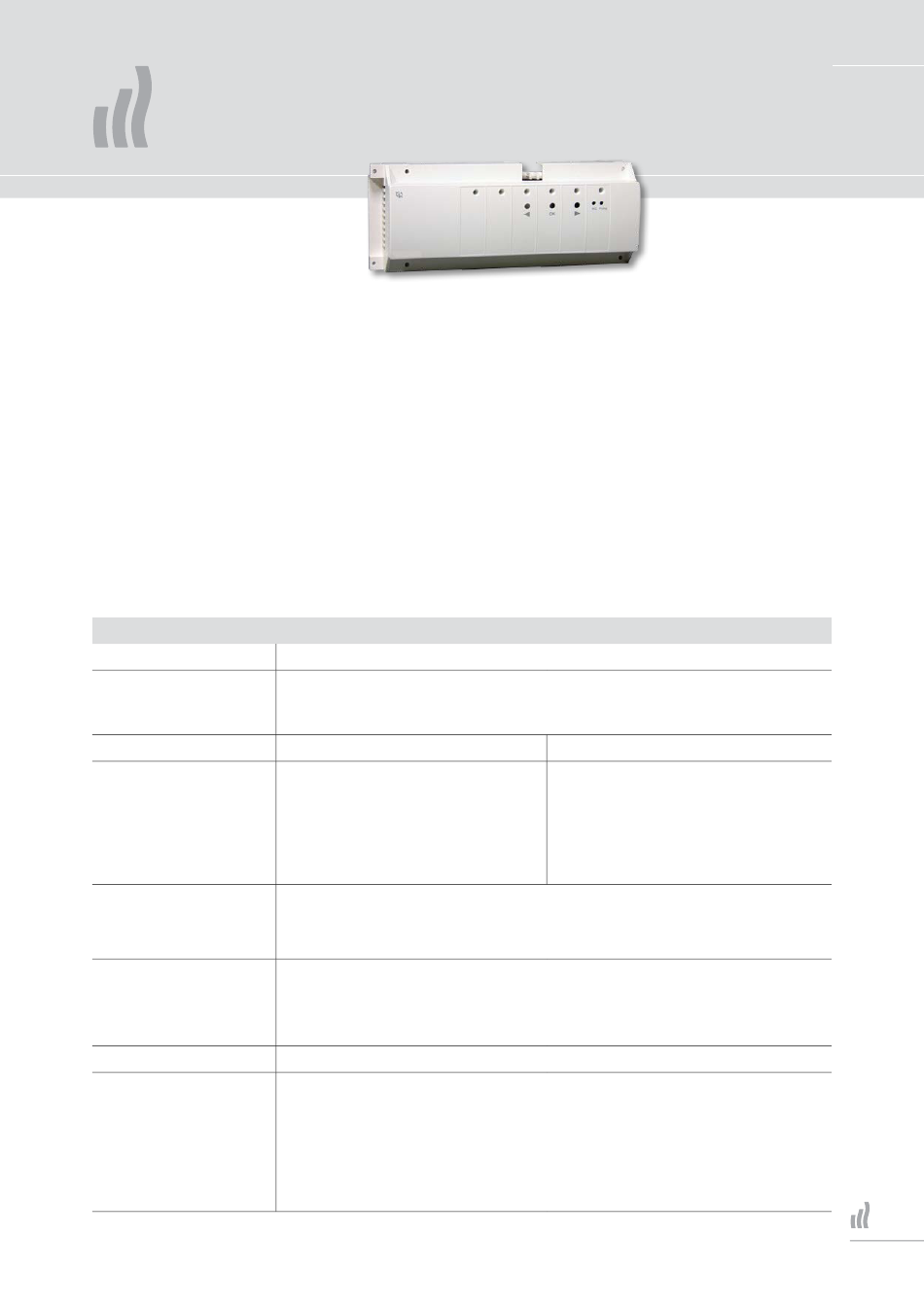

manuel d'installation
module unité maître 6 zones - 230V/24 V
1 MODE D'EMPLOI UTILISATEUR

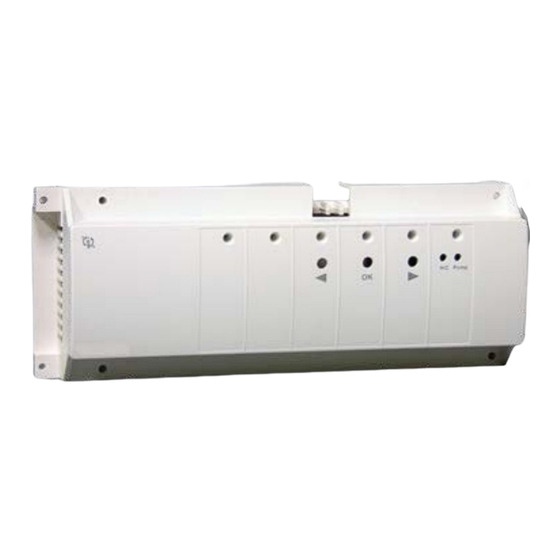

Module unité maître récepteur de commande – 6 zones (Master M6Z-RF) a été spécialement conçu pour
contrôler votre système de chauffage et de refroidissement par le sol.
Le Master M6Z-RF est capable de gérer des activateurs Normalement Fermés et Normalement Ouverts.
Le M6Z-RF dispose d'office de 6 activateurs de sortie et ce nombre peut être porté à 10 ou 12 grâce à une
extension. Le M6Z-RF fonctionne sur base de thermostats liés par communication RF; sa plage de liaisons
peut couvrir jusqu'à 12 thermostats et il peut gérer 12 régulations indépendantes en parallèle.
Il fonctionne avec tous les thermostats de la gamme Touch E3.
Les propriétés spéciales du M6Z-RF sont :
-
Sortie pompe ou ballon d'eau chaude (sans ou avec fil – Gestion production chaleur et refroidissement)
-
Gestion de l'humidité (via Tempco Digital RF)
-
Gestion du signal d'entrée de chauffage et de refroidissement (via un module chauffer et refroidir -
Module PAC)
-
Sortie déshumidificateur (via le Module PAC)
-
Connexion avec l'unité centrale Touch E3
2 CARACTÉRISTIQUES TECHNIQUES
Température de service
Caractéristiques de
régulation
Tension d'alimentation
Sorties:
Pompe ou accessoires
Activateurs
Radiofréquence
Directives CE - Votre
produit a été conçu en
conformité avec les Di-
rectives européennes.
Protection
Compatibilité
Touch E3 - manuel d'installation module unité maître - 09/2017
M6Z-RF - 230V
Régulation intégrale proportionnelle ou régulation par hystérésis.
La régulation est définie par le thermostat lié au canal (voir le manuel du
thermostat)
230VAC ± 10 % 50 Hz
Relais =>5A / 250 VAC (contact libre)
Relais =>5 A / 230 VAC (L, N)
Pour une installation aisée, nous
recommandons un maximum de
4 activateurs par zones.
Portée d'approximativement 180 mètres dans un espace ouvert.
Portée d'approximativement 50 mètres dans un environnement résidentiel.
12 zones: 1 x Master 6 zones + 1 x Module auxiliaire 4/6 zones
de 0°C à 50°C
24Vac ± 10 % 50 Hz
Relais =>5A / 250 VAC (contact libre)
Triac =>3 A / 24 Vac
Le nombre total d'activateurs est
limité par le transformateur (60VA) et
le fusible (2,5A), ainsi que par la puis-
sance des activateurs.
868,3 MHz, <10 mW.
R&TTE 1999/5/CE
LVD 2006/95/CE
EMC 2004/108/CE
RoHS 2011/65/EU
IP30
Récepteur mural
Tempco Plug
Tempco Flush
Touch E3 – unité centrale
Amplificateur du signal
(récepteur de commande)
M6Z-RF - 24V
FR
TOUCH E3
|
1
Publicité
Table des Matières
Sommaire des Matières pour RADSON Master M6Z-RF
- Page 1 (récepteur de commande) 1 MODE D’EMPLOI UTILISATEUR Module unité maître récepteur de commande – 6 zones (Master M6Z-RF) a été spécialement conçu pour contrôler votre système de chauffage et de refroidissement par le sol. Le Master M6Z-RF est capable de gérer des activateurs Normalement Fermés et Normalement Ouverts.
-
Page 2: Interface Utilisateur
Commutateur 3: B Boutons Configuration d’exercice de pompage Le Master M6Z-RF compte 3 boutons : “<”, “OK” et “>”. • ON: Une fois par semaine, la sortie de la pompe Ils sont utilisés pour: est activée pendant une minute, puis fermée lier des éléments à... -
Page 3: Schéma De Câblage 230V
TOUCH E3 4 SCHÉMA DE CÂBLAGE 4.1 SCHÉMA DE CÂBLAGE 230V Jusqu’à 12 connexion antenne RF MODULE AUXILIAIRE 230 VAC 230 VAC 230 VAC 230 VAC Contact libre Alimentation électrique ballon d’eau chaude 230V AC 50Hz 4 activateurs max par zone Pompe 24 activateurs 230V AC 50 Hz... - Page 4 Master M6Z-RF avec une gestion globale de la pompe b) au moins plusieurs unités Master M6Z-RF et un module chauffer et refroidir (Module PAC) 6.1.1 Installation «autonome» Exemple d’une “Installation autonome ”...
- Page 5 Master M6Z-RF Module auxiliaire 6 zones Pas besoin de les lier, assemblez simple- ment le module auxiliaire 6 zones avec le Master M6Z-RF (l’alimentation des deux produits placée sur OFF) et vous pourrez sélectionner les zones addition- nelles. Master M6Z-RF Tempco Basic / Digital RF Dès que la liaison est établie, les LED des...
- Page 6 TOUCH E3 6.1.2 Installation à “gestion centralisée” Dans cette configuration, le Master M6Z-RF - appelée M6Z-RF « principale » - centralise les informations des autres modules M6Z-RF, appelées « sous-unités » M6Z-RF. Son rôle consiste à - transmettre le signal de chauffage et de refroidissement au système - gérer la pompe du ballon d’eau chaude / la pompe globale pour l’ensemble du système.
-
Page 7: Installation Avec Unité Centrale Touch E3 (Écran Tactile)
TOUCH E3 6.2 Installation avec unité centrale Touch E3 (écran tactile) Si l’installation comprend une unité centrale Touch E3, tout est centralisé dans l’écran tactile. Exemple d’une “Installation à gestion centralisée” ( FACULTATIF ) ( FACULTATIF ) Tempco One RF Links to do PAC Module ( FACULTATIF ) Touch E3 - manuel d’installation module unité... - Page 8 Liez un appareil du type «Circuit» Placez le produit en mode Liaison RF. Soyez attentif: Liez l’unité Master M6Z-RF à l’unité centrale Touch E3 lorsque TOUS les thermostats ont été liés au Master M6Z-RF. Touch E3 - manuel d’installation module unité maître - 09/2017...
-
Page 9: Fonctions Speciales
TOUCH E3 7 FONCTIONS SPECIALES Gestion de l’humidité Cette fonction est disponible sur les thermostats qui disposent d’un capteur d’humidité (Tempco Digital RF). Référez-vous au manuel d’instructions du ther- mostat Tempco Digital RF pour régler correcte- ment les paramètres. - En cas de défaut d’humidité (point de conden- sation ou seuil d’humidité), le refroidissement dans la zone est interrompu (bloque la circulati- on dans la zone). - Page 10 TOUCH E3 Touch E3 - manuel d’installation module unité maître - 09/2017 Vogelsancklaan 250 B-3520 Zonhoven T +32(0)11 81 31 41 info@radson.be www.radson.com...
