Linear 2GIG-TAKE-KIT1 Instructions D'installation

2GIG-TAKE-KIT1
TROUSSE DE CONVERSION DE SYSTÈME CÂBLÉ
INSTRUCTIONS D'INSTALLATION
La Trousse de conversion de système câblé 2GIG (2GIG‐TAKE‐KIT1)
fournit aux installateurs une méthode simple pour la prise en charge
d'un système d'alarme de sécurité pré‐câblé et la conversion des zones
câblées existantes en zones sans fil.
Pour assurer une performance optimale avec le panneau de commande
2GIG, la trousse fournit une armoire en plastique ABS (UL 94: V‐0) pour
protéger les composants de la trousse. L'armoire accueille jusqu'à trois (3)
modules de prise en charge Super Switch (2GIG‐TAKE‐345) et la carte
d'alimentation avec circuit de charge à batterie de secours. Elle comprend
également un espace pour placer une batterie de secours adaptée.
La trousse comprend un (1) module de prise en charge Super Switch (prise
en charge sans fil d'un système d'alarme. Brevet américain n° 8,638,218).
Vous pouvez également installer deux (2) modules supplémentaires, ce qui
vous permet de convertir jusqu'à 24 zones de sécurité pré‐câblées en
zones sans fil (chaque module convertit huit (8) zones).
Le Super Switch ne peut pas être utilisé pour surveiller
IMPORTANT:
les zones de détection de monoxyde de carbone ou d'incendie
et la trousse de conversion de système câblé est conçue pour
une utilisation en intérieur exclusivement.

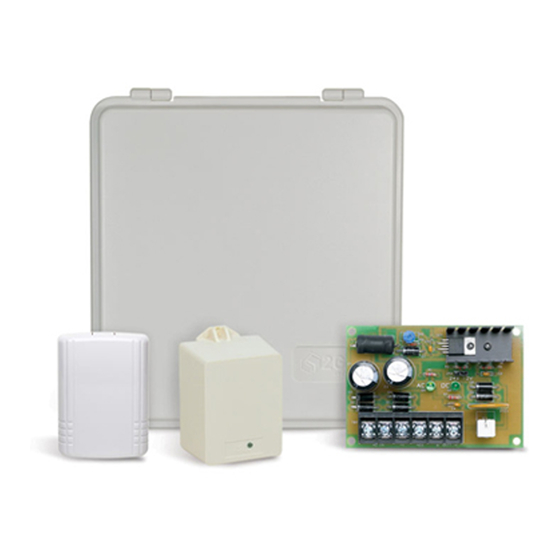

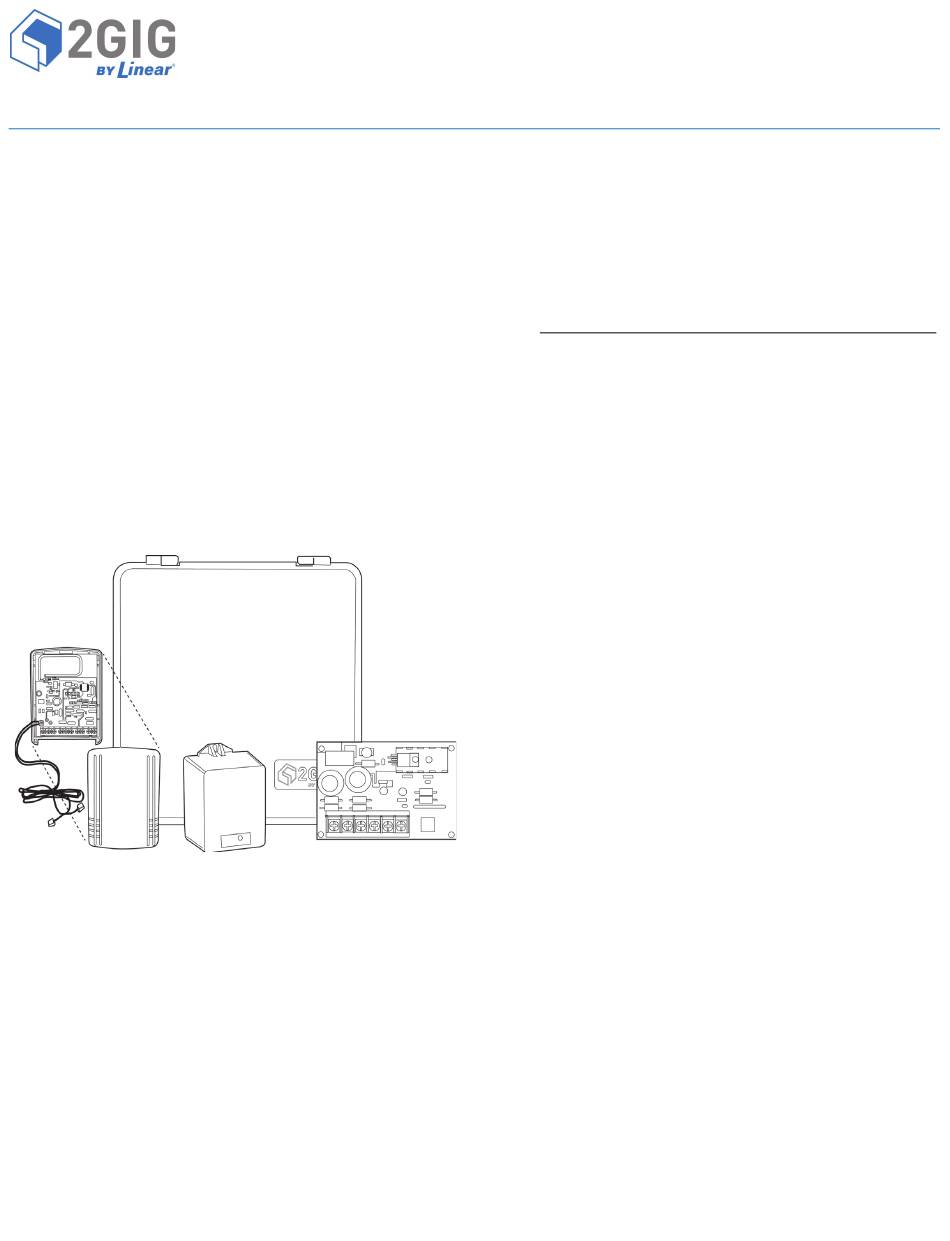

Figure 1 Trousse de conversion de système câblé
Contenu de la boîte
Vérifiez que l'emballage contient les éléments suivants :
• 1 ‐ Module de prise en charge Super Switch (2GIG‐TAKE‐345)
• 1 ‐ Support en plastique
• 2 ‐ Vis cruciformes pour le support en plastique
• 1 ‐ Carte d'alimentation 12/24 VCC
• 1 ‐ Transformateur enfichable mis à la terre 16,5 VCA 50 VA
• 1 ‐ Armoire murale en plastique ABS
• 1 ‐ Porte d'armoire amovible
• 4 ‐ Ancrages pour cloisons sèches et vis cruciformes pour le
montage de l'armoire
• 1 ‐ Ruban adhésif double‐face pour support en plastique
Super Switch
• 3 ‐ Bandes de mousse Double‐Stick de 2,5 pouces (6,35 cm)
pour la carte d'alimentation
• 1 ‐ Bande de mousse Double‐Stick de 2,5 pouces (6,35 cm)
pour le transformateur enfichable
Équipements supplémentaires
Il est possible d'acheter des équipements supplémentaires pour
améliorer la Trousse de conversion de système câblé :
• Batterie de secours (nécessaire). Vous devez installer une
batterie rechargeable à l'acide de plomb scellée de 12 V, et
1,4 AH (ou meilleure).
• H208Linear (en option). Cette trousse est recommandée pour
verrouiller l'armoire murale en plastique avec une clé pour plus
de sécurité. Pour plus de détails, visitez :
http://www.linearcorp.com/product_detail.php?productId=317
Montage de l'armoire au mur
Une fois les étapes suivantes terminées, consultez la Figure 2 «Montage
de l'armoire au mur» à la page 2.
Pour monter l'armoire au mur :
Choisissez un emplacement dans la portée RF du panneau de
1
commande. Avant de commencer, vérifiez qu'il n'y a pas de fils
électriques et de canalisations à l'emplacement de montage avant de
percer dans le mur.
Retirez temporairement la porte de l'armoire en la soulevant et en la
2
poussant en arrière jusqu'à ce que les axes des charnières de la porte
se désengagent.
En utilisant les quatre (4) trous de serrure comme modèle, marquez
3
l'emplacement des quatre (4) trous de montage en haut des trous de
serrure. Assurez‐vous que l'armoire sera de niveau.
4 Retirez l'armoire du mur et percez des trous de 3/16 po pour les vis
aux quatre (4) positions marquées.
5 Enfoncez les chevilles dans les trous percés en vous assurant que les
têtes des chevilles sont au ras du mur.
Vissez deux (2) vis cruciformes dans les chevilles inférieures en
6
laissant les têtes exposées.
Ne les vissez pas à fond.
Faites passer le cordon du transformateur enfichable à la terre à
7
travers l'un des trous d'accès ou l'alvéole défonçable à l'arrière de
l'armoire.
8 Tirez les fils pour tous les détecteurs câblés à travers les trous d'accès
et/ou l'alvéole défonçable de l'armoire en fonction des besoins.
9 Avec l'armoire en place, insérez les deux (2) têtes de vis dans les
chevilles supérieures.
Assurez‐vous que les têtes des vis sont à l'extrémité supérieure des
trous de serrure. Ensuite, serrez les deux vis.
Soulevez l'armoire et insérez les têtes de vis dans les fentes
10
inférieures des trous de serrure.
Faites glisser l'armoire vers le bas de sorte que les têtes de vis soient
11
à l'extrémité supérieure des trous de serrure.
12 Assurez‐vous que l'armoire est de niveau.
13 Serrez les vis.
Continuez avec «Montage de la carte d'alimentation dans l'armoire»
14
à la page 2.
Droit d'auteur © 2014 Linear LLC. 1
