1346414COM

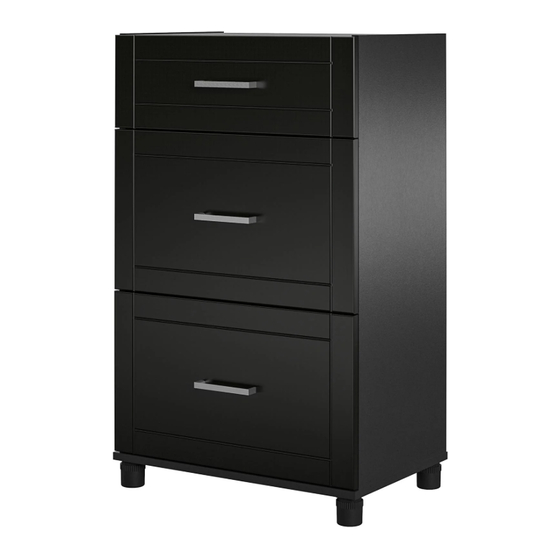

3 Drawer Base Cabinet
Date of Purchase ___ / ___ / ___
Lot Number:
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Secure Your Furniture
Keep your home and family safe
with the wall anchor kit that is
included with the product.
Serious or fatal crushing injuries can
occur from tipping furniture.
WARNING: Manufacturer assumes no liability
for improper installation or excessive loads
placed on screws or bracket. This wall anchor
is not a substitute for proper adult supervision.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1‐866‐452‐4081 (toll free)
Monday‐Friday 9am ‐ 5pm CST
Visit: www.systembuild.com
Easy
Assembly Difficulty Meter
For the latest information on SystemBuild products
follow us at Ameriwood Home
B341346414COM1
Tough
You
Tube
Publicité
Manuels Connexes pour Ameriwood HOME system build 1346414COM
Sommaire des Matières pour Ameriwood HOME system build 1346414COM
- Page 1 1346414COM 3 Drawer Base Cabinet B341346414COM1 Date of Purchase ___ / ___ / ___ Lot Number: Do Not Return This Product! Contact our customer service team for help first. Call: 1‐866‐452‐4081 (toll free) Monday‐Friday 9am ‐ 5pm CST Visit: www.systembuild.com THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE. Secure Your Furniture Keep your home and family safe with the wall anchor kit that is included with the product. Easy Tough Assembly Difficulty Meter Serious or fatal crushing injuries can occur from tipping furniture. For the latest information on SystemBuild products follow us at Ameriwood Home WARNING: Manufacturer assumes no liability for improper installation or excessive loads placed on screws or bracket. This wall anchor Tube is not a substitute for proper adult supervision.
- Page 2 Contact Us! Do NOT return this product! Contact our friendly customer service team first for help. Assembly Tips Call us! 1‐866‐452‐4081 Monday‐Friday 9am ‐ 5pm CST Tube Visit systembuild.com to view the limited warranty valid in the U.S. and Canada. Helpful Hints PEOPLE NEEDED FOR ASSEMBLY: 1‐2 ESTIMATED ASSEMBLY TIME: 2 HOURS ‐ Open your item in the area you plan to keep it to avoid excessive heavy lifting. ‐ Identify, sort and count the parts before attempting assembly. ‐ Compression dowels are lightly tapped in with a hammer. ‐ Slides are labeled with a R (right) and L (left) for proper placement. ‐ Make sure to always face the point on the top of the Cam Lock towards the outer edge. ‐ Use all the nails provided for the back panel and spread them out equally. ‐ Back panel must be used to make sure your unit is sturdy. ‐ Do NOT use harsh chemicals or abrasive cleaners on this item. ‐ Never push, pull, or drag your furniture. 2 systembuild.com Tube...
- Page 3 Before You Start Read through each step carefully and follow the proper order Separate and count all your parts and hardware Give yourself enough room for the assembly process Have the following tools: Flat Head Screwdriver, #2 Phillips Head Screwdriver and Hammer Caution: If using a power drill or power screwdriver for screwing, please be aware to slow down and stop when screw is tight. Failure to do so may result in stripping the screw. Cam Lock Fastening System This Cam Lock Fastening System will be used throughout the assembly process. 3 systembuild.com Tube...
- Page 4 4 systembuild.com Tube...
- Page 5 Board Identification Not actual size Small Drawer Front 37368056030 31346414050 Bottom Left Panel Right Panel Small Left Drawer Side 37368056012 37368056041 37368056022 37368302061 Small Right Drawer Side Large Drawer Front (x2) Small Drawer Back 31346414090 37368302071 37368302080 Large Right Drawer Large Drawer Back (x2) Drawer Brace (x3) Large Left Drawer 37368000130 Side (x2) 37368302120 Side (x2) 37368302111 37368302101 5 systembuild.com...
- Page 6 Board Identification Not actual size This piece is paperboard construction. It is not made from wood, but is required for the assembly of your unit. Back Panel Drawer Bottom (x2) K73680000 37368302130 6 systembuild.com...
- Page 7 Part List Actual Size (x16) (x16) (x36) (x4) (x6) (x8) #A22620 #A22610 #A12120 #A12420 #A12930 #A21520 cam bolt cam lock 7/16" pan head compression dowel 5/8" pan head 1‐1/8" pan head (x18) (x6) (x4) (x34) #A11600 #A17400 #A23030 #A21110 confirmat screw 1‐1/4" flat head 8‐32 x 7/8" truss nail Not Actual Size (x3) #A50395 (x4) handle #A44145 adjustable foot 7 ...
- Page 8 Part List Not Actual Size #A84050 safety bracket kit (x3) #A56100 drawer slide 8 systembuild.com...
- Page 9 STEP 1 (x3) (x2) #A56100 (x9) #A22610 #A12120 Locate the 3 slide kits (13). Extend the slides as shown and press the release lever to remove the inner slide. Set the inner slides aside for later. Start by attaching the slides to the panels at the rear of the slide. While sliding the middle slide locate the holes in the panels with the access hole in the middle slide and fasten with screws (3) as shown. finished edge release lever middle slide outer slide inner slide use these holes access holes use this hole 9 systembuild.com...
- Page 10 STEP 2 (x3) (x2) #A56100 (x9) #A22610 #A12120 Locate the 3 slide kits (13). Extend the slides as shown and press the release lever to remove the inner slide. Set the inner slides aside for later. Start by attaching the slides to the panels at the rear of the slide. While sliding the middle slide locate the holes in the panels with the access hole in the middle slide and fasten with screws (3) as shown. finished edge middle slide release lever outer slide inner slide use these holes access holes use this hole 10 systembuild.com...
- Page 11 STEP 3 Quick Assembly (x4) #A22620 Proper orientation of CAM LOCK 11 systembuild.com...
- Page 12 STEP 4 (x4) #A23030 finished edges will face up 12 systembuild.com...
- Page 13 STEP 5 (x8) (x4) (x4) #A12420 #A12930 #A44145 Unscrew the two piece foot as shown. After top part of foot is attached to bottom shelf, screw on bottom part of foot. Be sure all four are level with each other. 13 systembuild.com...
- Page 14 STEP 6 (x34) #A21110 IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT AND MUST BE INSTALLED PROPERLY. CAUTION: When turning unit over to attach back panel, the slides will slide out. Assure that the unit is square. Distance from corner to corner must be equal as shown. Flush the edge of the back panel with the bottom edge of the bottom shelf.
- Page 15 STEP 7 (x6) #A12120 Inner slide removed in step 1. 15 systembuild.com...
- Page 16 STEP 8 Quick Assembly (x4) #A22620 Proper orientation of CAM LOCK 16 systembuild.com...
- Page 17 STEP 9 (x4) (x6) #A22610 #A21520 7/16" Approx. 17 systembuild.com...
- Page 18 STEP 10 18 systembuild.com...
- Page 19 STEP 11 Insert the drawer bottom (N) into the groove in the drawer sides (F&G). Position the small drawer back (H) as shown and attach with six screws (9). (x6) #A11600 19 systembuild.com...
- Page 20 STEP 12 (x12) #A12120 Inner slide removed in step 1. 20 systembuild.com...
- Page 21 STEP 13 Quick Assembly (x8) #A22620 Proper orientation of CAM LOCK 21 systembuild.com...
- Page 22 STEP 14 (x8) #A22610 22 systembuild.com...
- Page 23 STEP 15 23 systembuild.com...
- Page 24 STEP 16 Insert the drawer bottom (N) into the groove in the drawer sides (J&K). Position the large drawer back (L) as shown and attach with six screws (9). (x12) #A11600 24 systembuild.com...
- Page 25 STEP 17 (x3) (x6) #A50395 #A17400 25 systembuild.com...
- Page 26 STEP 18 Position your cabinet in your desired location. Using the safety bracket kit, anchor your cabinet to a solid part of the wall. A wall anchor is included with the safety bracket kit if needed. There are three locations in the back panel for the wall bracket.
- Page 27 STEP 19 Install the drawers by inserting the inner slide into the track of the middle slide and press completely in. 27 systembuild.com...
- Page 28 Maximum Loads This unit has been designed to support the maximum loads shown. Exceeding these load limits could cause sagging, instability, product collapse, and/or serious injury. 50 lbs 25 lbs 22.7 kg 11.3 kg 50 lbs 22.7 kg 50 lbs 22.7 kg Warning: Risk of injury to persons ‐ do not place a television on this furniture. This furniture is not approved for use with a television. Certificate of Conformity 1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual. 2. This certificate applies to compliance of this product with the CPSC Ban on Lead‐Containing Paint (16 CFR 1303). 3. This product is distributed by: Dorel Home Furnishings, Inc. 410 East First Street South Wright City, MO 63390 636‐745‐3351 4. Site of Manufacture: Tiffin OH 5. See front page of instruction manual for date of manufacture. 28 systembuild.com...
- Page 29 Register your product to receive the following: * New trend details ‐ sneak peek on what's new * Surveys ‐ have a voice within our community * Exclusive deals and discount codes * Quick and easy replacement part service To register your product, visit ameriwoodhome.com Visit your local retailer's website, rate your purchased product and leave us some feedback! We would like to extend a big "Thank You" to all of our customers for taking the time to assemble this Ameriwood Home product, and to give us your valuable feedback. 29 systembuild.com...
- Page 30 Español Cubierta Delantera Este libro de instrucciones contiene información IMPORTANTE de seguridad. Por favor lea y manténgalo para referencia en el futuro. No Regrese este producto! Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener ayuda. Llamenos al: 1‐800‐489‐3351 (Gratis) Lunes ‐ Viernes 9am ‐ 5pm CST Visitar: www.ameriwoodhome.com PRECAUCION Este mueble puede volcarse y causar graves heridas y/o muerte. Anclar el mueble a un poste de madera en la pared (si esto se requiere). No Permita que los niños monten el mueble. Mantenga los artículos más pesados en los cajones de abajo. Consejos Útiles (página 2) ‐ Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos ‐ Identificar, ordenar y contar las piezas antes de intentar ensamblar ‐ Las clavijas de compresión se golpean con un martillo ‐ Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta ‐ Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva este volteadohacia borde exterior ‐ Utilizar todos los clavos para el panel de atras y distribuirlos por igual ‐ El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme ‐ No use quimicas fuertes ni limpiadores abrasivos en este articulo ‐ Nunca empuje, tire ni arrastre los muebles Antes de Que Empieces (página 3) ‐Lea cuidadosamente cada paso y siga el orden correcto ‐Separar y contar todas sus piezas y hardware ‐Dése suficiente espacio para el proceso de ensamble ‐Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips Destornillador y martillo ‐Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo. ...
- Page 31 Español Página 9 / 10 Localice los 3 equipos de la diapositiva (13). Extienda las diapositivas como se muestra y presione la palanca de liberación para quitar la diapositiva interna. Fije las diapositivas internas a un lado para usar más adelante. Comience uniendo las diapositivas a los paneles en la parte posterior de la diapositiva. Mientras que desliza la diapositiva media localice los agujeros en los paneles con el agujero de acceso en la diapositiva media y sujete con los tornillos (3) como se muestra. Página 13 Desatornille el pie de dos piezas como se muestra. Después de que la parte superior del pie se una al estante inferior, atornille en la parte inferior del pie. Esté seguro que los cuatro estén nivelados el uno al otro. Página 14 PRECAUCIÓN: Al dar la vuelta a la unidad para unir el panel trasero, la diapositiva resbalará hacia fuera. Alinie el borde del panel trasero con el borde inferior del estante inferior. Alinee en ángulo recto y clave derecho dentro o en los bordes traseros. Asegura que el unidad is cuadrada. Distancia de esquina a esquina debe ser igual como se muestra por favor. IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER INSTALADO CORRECTAMENTE. Página 15 Diapositiva interna quitada delpaso 1 Página 19 Inserte el cajón inferior (N) en la guía que están a un lado la parte del cajón (F & G). Coloque la pequeña parte posterior del cajón (H) como se muestra y únala con seis tornillos (9). Página 20 Diapositiva interna quitada delpaso 1 Página 24 Inserte el cajón inferior (N) en la guía que están en el cajón (J & K). Coloque la parte posterior grande del cajón (L) como se muestra y una con seis tornillos (9). ...
- Page 32 Español Página 226 Coloque su gabinete en su localización deseada. Usando el equipo del soporte de seguridad, ancle su gabinete a una pieza sólida de la pared. Una ancla de pared se incluye con el equipo del soporte de seguridad si está necesita. Hay tres localizaciones en el panel trasero para el soporte de pared. Observe por favor: Si usted planea en el montaje uno de las superficies de trabajo separadas que pueden ser compradas, usted puede querer esperar hasta que la superficie de trabajo se monte para unir el soporte de seguridad. Página 27 Instale los cajones insertando el lado interno dentro de la pista de la diapositiva media y presionan totalmente adentro. Página 28 CARGA MAXIMA Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede causar inestabilidad, colapsarse y/o causar serias lesiones. ADVERTENCIA: Riesgo de lesiones a las personas ‐ no coloque un televisor sobre muebles. Este mueble no está aprobado para su uso con un televisor. Página 29 Registre su producto para recibir lo siguiente: * Detalles de nuevas tendencias ‐ Vistazo a lo nuevo * Encuestas ‐ alec su voz entre su comunidad * Códigos de ofertas y descuentos exclusivos * Fácil y rápido servicio de partes de remplace Para registrar su producto, visite ameriwoodhome.com Clasificasión de 5 estrellas...
- Page 33 Français Couverture Avant CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ. VEUILLEZ LIRE ET GARDER POUR UNE RÉFÉRENCE FUTURE Ne retournez pas ce produit! Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir de l'aide. Appelez‐nous: 1‐800‐489‐3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale Visitez: www.ameriwoodhome.com ATTENTION Le meuble peut basculer et causer des blessures graves ou la mort. Ancrer le meuble à une planche murale dans le mur (si indiqué). Ne laissez pas les enfants grimper sur le meuble. Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs. Astuces Utiles (page 2) ‐Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd ‐Identifier, trier et compter les pièces avant d'essayer d'assembler ‐Les goujons de compression sont taraudés avec un Marteau ‐Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement ‐Assurez‐vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur ‐Utiliser tous les clous fournis pour le panneau arrière et les répartir également ‐Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste ‐N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil ‐Ne jamais pousser, tirer, ou faire glisser votre meuble Avant de Commencer (page 3) ‐Lisez attentivement chaque étape et suivez le bon ordre ‐Séparez et comptez toutes vos pièces et matériaux ‐Donnez‐vous suffisamment de place pour l'assemblage ‐Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau ‐Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir et arrêter lorsque la vis est bien serrée. Le non‐respect de cette consigne peut endommager la vis. Système de Fixation de Came (page 3) Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage ...
- Page 34 Français Page 9 / 10 Repérez les 3 kits de glissières (13). Allongez les glissières comme montré et pressez le levier de dégagement pour enlever la glissière intérieure. Placez les glissières intérieures de côté pour plus tard. Commencez en fixant les glissières sur les panneaux à l'arrière de la glissière. Tout en faisant glisser la glissière du centre, repérez les trous dans les panneaux avec le trou d'accès dans la glissière du centre et fixez avec les vis (3) comme montré. Page 13 Dévissez la patte en deux parties comme montré. Après avoir fixé la partie supérieure de la patte à la tablette inférieure, vissez la partie inférieure de la patte. Assurez‐vous que les quatre pattes sont au niveau entre elles. Page 14 ATTENTION: Lorsque vous retournerez le meuble pour fixer le panneau arrière, la glissière du va glisser. IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PIÈCE STRUCTURELLE DU MEUBLE ET DOIT ÊTRE INSTALLÉ CORRECTEMENT. Alignez le bord du panneau arrière avec le bord inférieur de la tablette inférieure. Alignez à égalité et enfoncez les clous perpendiculairement dans les bords arrière. Assurez‐vous que le meuble està égalité. La distance de coin en coin doit être égale comme montré. Page 15 Glissière intérieure enlevée à l'étape 1. Page 19 Insérez le fond du tiroir (N) dans la rainure sur les côtés du tiroir (F & G). Positionnez le dos du petit tiroir (H) comme montré et fixez avec six vis (9). Page 20 Glissière intérieure enlevée à l'étape 1. Page 24 Insérez le fond du tiroir (N) dans la rainure sur les côtés du tiroir (J & K). Positionnez le dos du grand tiroir (L) comme montré et fixez avec six vis (10). 34 systembuild.com...
- Page 35 Français Page 26 Positionnez votre armoire à l'endroit désiré. En utilisant le support de sécurité, ancrez votre armoire dans une partie solide du mur. Un ancrage mural est inclus avec le support de sécurité si nécessaire. Il y a trois endroits dans le panneau arrière pour la fixation murale.
