7 Options pour le boîtier NORDAC vector

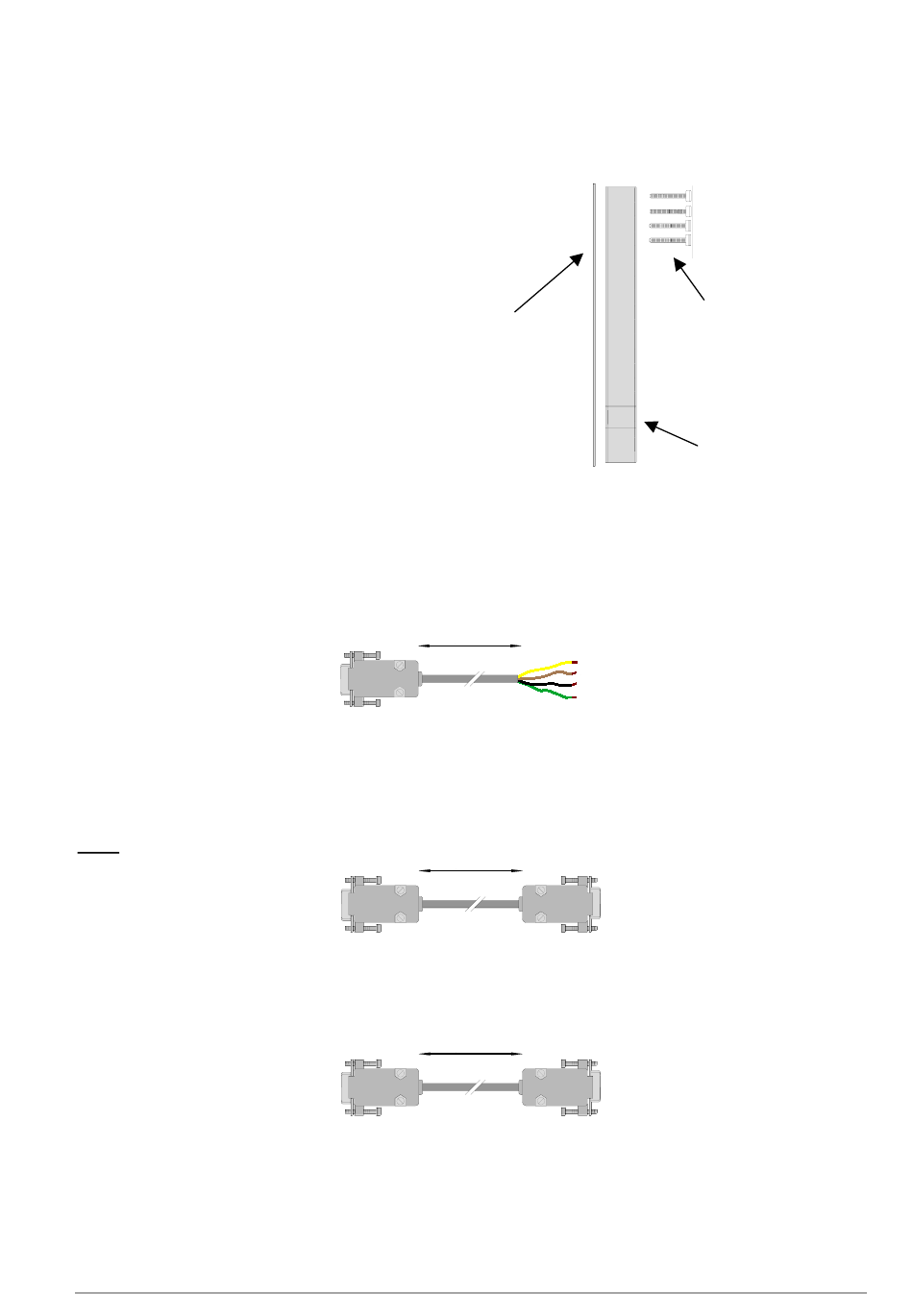

7.1 Type encastrable
Pour installer le boîtier NORDAC vector dans une
porte d'armoire de commande ou dans un panneau
de distribution, une découpure aux dimensions de
75mmx144mm doit être prévue dans le front. Avant
de monter le boîtier de paramétrage, enlevez la
partie arrière et logez ensuite l'enveloppe contenant
l'électronique dans l'ouverture découpée. Si vous
désirez un degré plus élevé de protection, insérez le
ruban isolant faisant partie du lot entre le panneau de
distribution et l'enveloppe du boîtier de paramétrage.
Le boîtier est fixé en montant la tôle de recouvrement
qui est également comprise dans le jeu de pièces sur
l'enveloppe avec des vis de fixation depuis le côté
intérieur de l'armoire de commande.
( Numéro de pièce type encastrable: 078910010 )
7.2 Câble de connexion pour le type vector
Cette option est utilisée pour relier le boîtier de paramétrage NORDAC vector aux bornes des variateurs des
séries Nordac vector et Nordac vector mc. Du côté du boîtier, la connexion est réalisée par le connecteur
femelle SUB-D qui se trouve sur le front. Les fils de câble sortissants qu'il faut raccorder au variateur sont
marqués des fonctions individuelles diverses. La longueur de câble est de 3,0 m. ( Numéro de pièce du
câble de connexion vector: 078910020 )
7.3 Câble de connexion pour l'interface RS 232
Quand il s'agit d'une connexion entre le boîtier p-box pour NORDAC vector et un variateur seule de la série
NORDAC vector mc, la communication peut se faire directement via l'option de RS 232 de ce dernier.
( Numéro de pièce du câble de connexion RS 232: 078910030 )
Note: Dans le mode mentionné ci-dessus, il n'y aura pas d'éclairage de fond.
7.4 Câble de connexion au PC
Le boîtier est raccordé au PC par un câble de connexion et des fiches femelles SUB-D. On n'aura besoin
que des connexions des lignes de données RS232 TxD, RS232 RxD et de la masse.
( Numéro de pièce câble de connexion PC: 078910040 )
7.5 Bloc secteur enfichable
On peut mettre en œuvre un bloc secteur enfichable pour alimenter le boîtier de paramétrage en courant par
une voie directe. Cette option qui est absolument nécessaire pour la connexion au PC peut aussi être
utilisée pour n'importe quelle autre configuration. Un bloc secteur enfichable est recommandé surtout si la
longueur de câble entre variateur et boîtier de paramétrage dépasse les 10m ou quand la connexion est
réalisée par l'interface de série RS 232. ( Numéro de pièce bloc secteur enfichable: 078910050 )
