4.3.2 Mode d'affichage grand format

Dans le mode d'affichage grand format, l'afficheur ne permet de visualiser qu'une valeur seule avec l'unité
correspondant. La sélection est faite dans le menu >Affichage< / >Valeurs à afficher<.

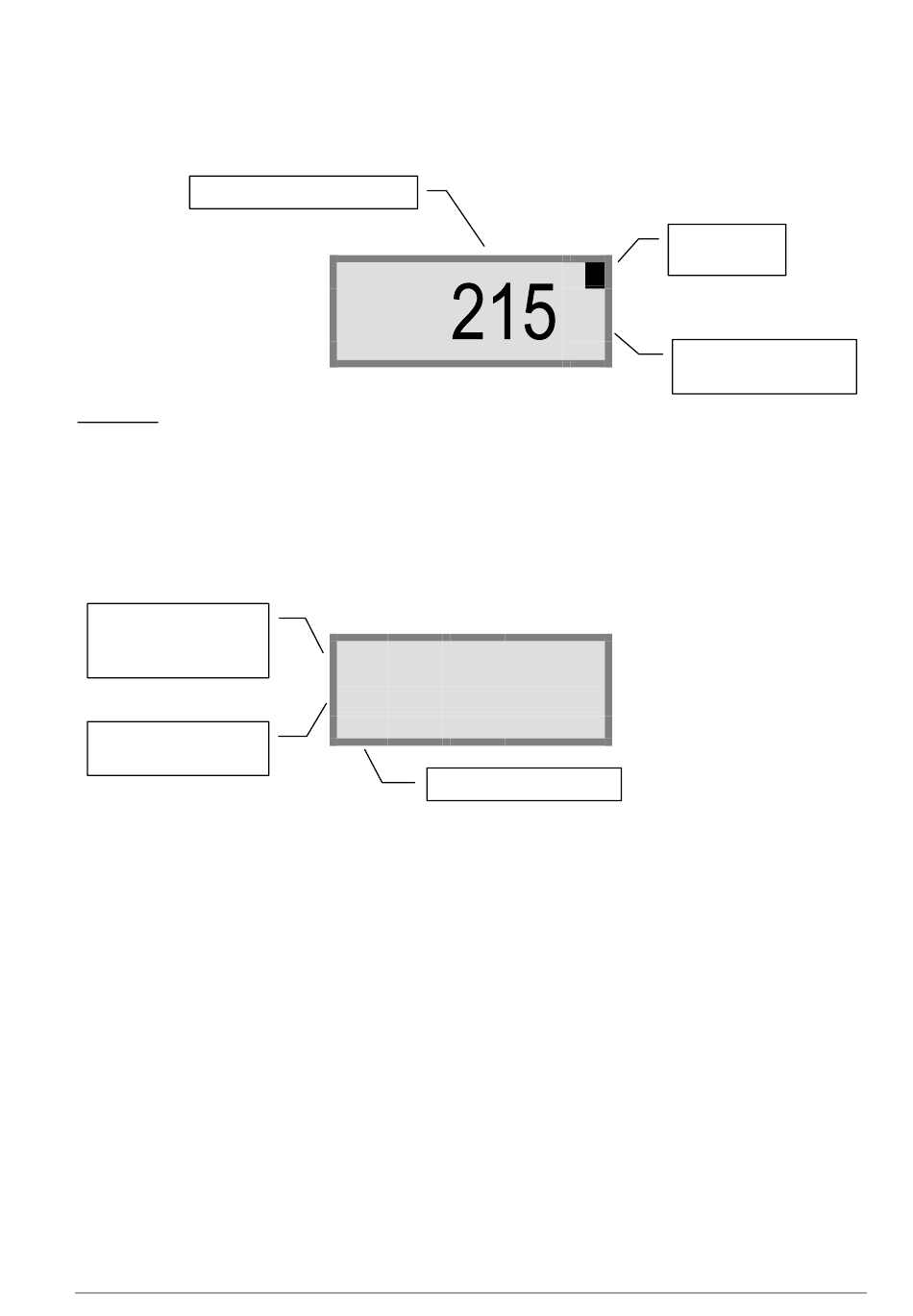

Val. de fonct. sélectionnée
Remarque: Le système ne pourra afficher des valeurs supérieures à 32767.
4.3.3 Fenêtre d'état
La fenêtre d'état du niveau de menu 1 assure la visualisation d'informations d'état de liaison relativement à
tous les variateurs connectés au bus.
De chaque objet, l'adresse USS, l'état de liaison et la valeur de consigne actuelle en pourcent sont affichés.
Variateur avec
l'adresse USS lui
assignée
Etat variateur
[ OK,OFF,ERR ]
BU 4040/00 D
U1 U2 U3 U4
1 5 30 -
OK OK ERR -
100 59 0
Consigne actuelle en%
NORDAC vector p-box
Niveau de
menu actuel
1
V
Unité de la valeur de
fonct.ment affichée
U5
-
-
11
