6.3 Información relacionada con las técnicas de soldadura

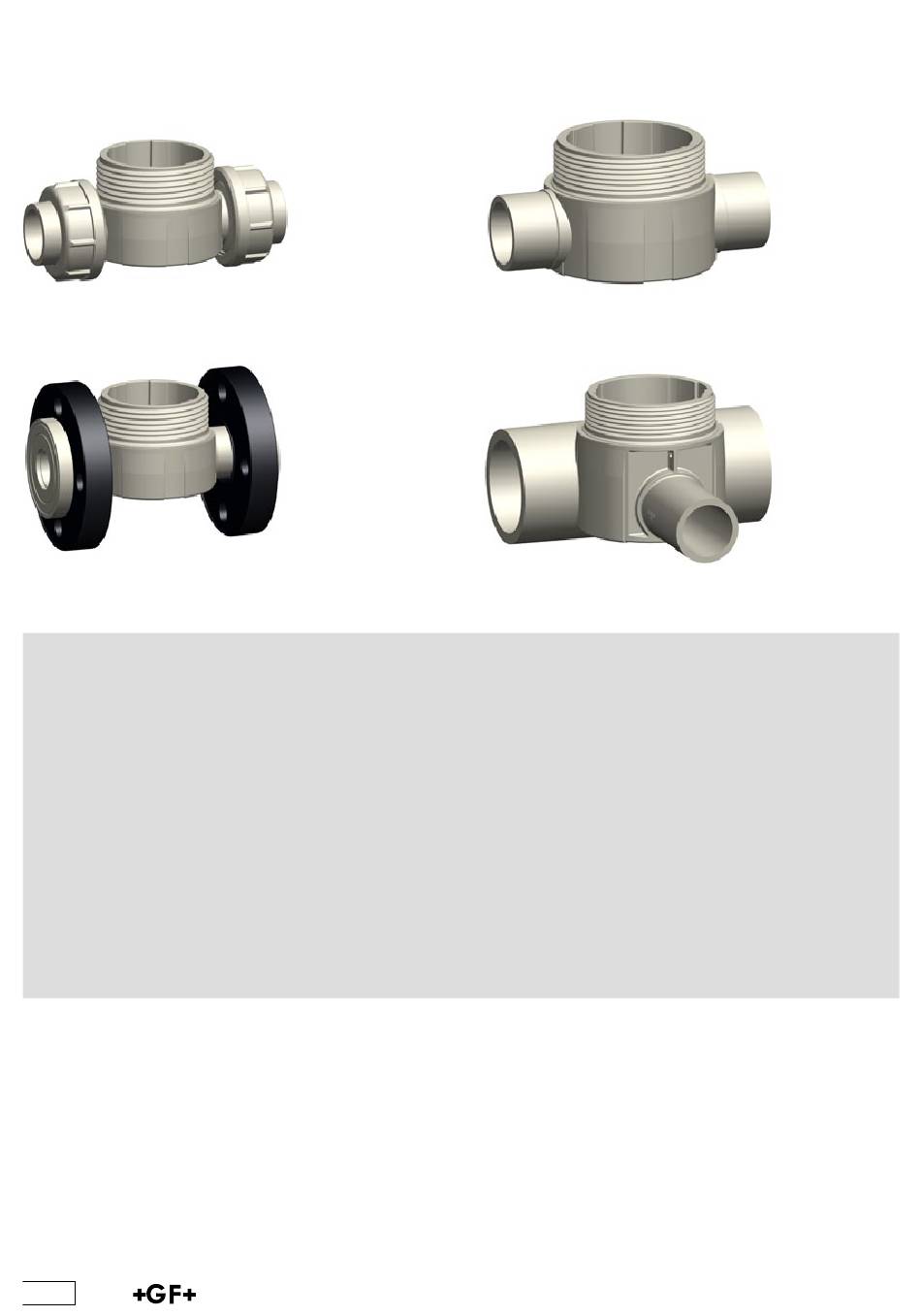

Cada tipo de cuerpo de la válvula describe un tipo de conexión:
Tipo 514
Diseño de unión verdadera
Tipo 517
Bridas
Fijación de la válvula de diafragma
AVISO
Debido a los cambios de temperatura, pueden aparecer fuerzas longitudinales
o laterales si se limita la expansión térmica.
• Fuerzas de absorción a través de los puntos fijos respectivos delante
o detrás de la válvula.
El funcionamiento de una válvula provoca fuerzas reactivas que podrían
dañar la válvula.
• Monte la válvula de diafragma como un punto fijo con la grapa designada
o refuerce la tubería directamente antes y después de la válvula de
diafragma con soportes adecuados.
Las cargas superpuestas podrían dañar la válvula de diafragma.
• La válvula de diafragma y la tubería deben estar alineadas.
Diseño de unión verdadera
Todos los materiales con el tipo de cuerpo de la válvula 514
1. Afloje la rosca de unión y empújela hacia el extremo designado de la tubería.
2. En función del tipo de extremo de la tubería, las piezas que se conectan se cementan,
atornillan o sueldan. Los Fundamentos de planificación de Georg Fischer incluyen
información adicional.
3. La válvula de diafragma se coloca a continuación entre las piezas que se conectan.
4. Atornille a mano las tuercas de unión.
84
Tipo 515
Extremos con topes machos
Tipo 519
Tipo ramificado
