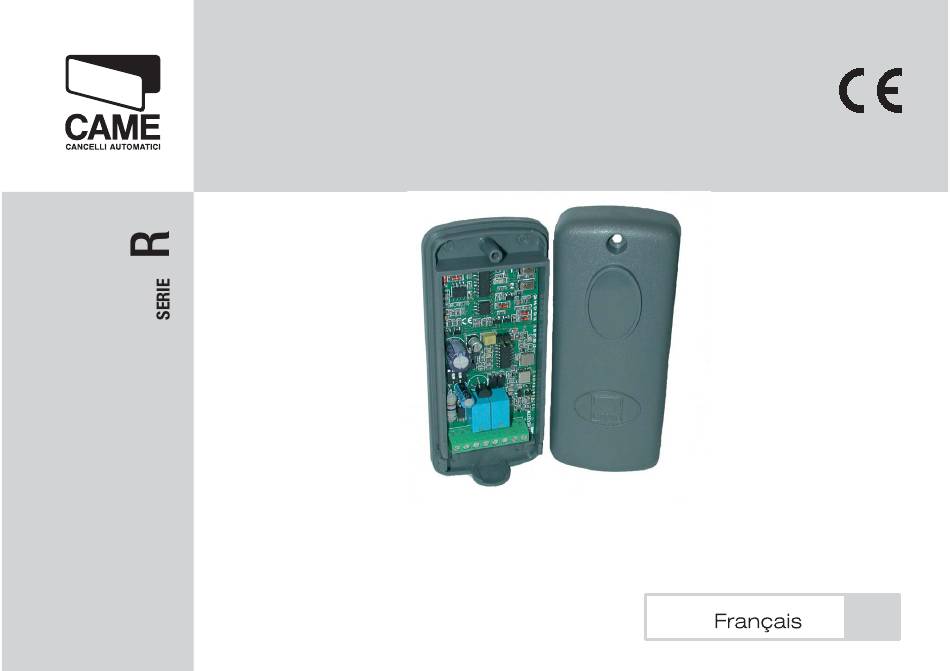

RECEPTEUR RADIO 433.92 MHZ RE432TW MANUEL POUR L’INSTALLATION...
Page 2

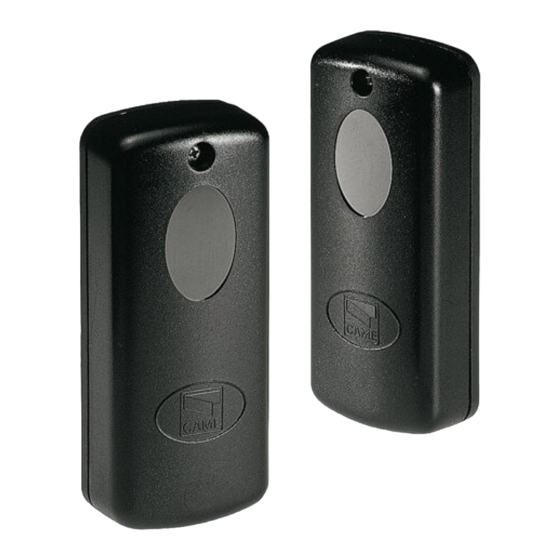

Récepteur bicanal à fréquence AM 433.92 MHz, placé dans le boîtier avec degré de protection IP54. Il fonctionne avec les émetteurs Came de la série Twin en modalité Key-Block. Les deux canaux fonctionnent normalement en mode “monostable” mais on peut également choisir le mode “bistable”...
Page 3
24V 12V | OUT1 | OUT2 | commande: “monostable” commande: toujours “monostable” commande: max 1A 24V d.c. “bistable” charge résistive Par la présente Came Cancelli Automatici SpA déclare que cette appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
Page 4
Programmation radiocommande A) Introduisez la clé Key-Block sur l’émetteur TWIN. (voir les instructions aux pages suivantes) B) Alimenter le récepteur RE432TW; C) Appuyer sur une touche de mémorisation (Fig. 1: le voyant de signalisation clignote) et enregistrer le code en appuyant sur une touche de l’émetteur (Fig. 2: le voyant reste allumé...
Page 5
L’émetteur offre la possibilité d’introduire une clé par Dip Switch à 10 voies, afi n d’éviter la copie du code Key-Block. Le produit a été conçu et fabriqué entièrement par CAME Cancelli Automatici S.p.A. Il est garanti 24 mois sauf en cas d’altérations.
Page 6
Procédure introduction clé Key-Block ATTENTION!! Avec cette procédure toutes les touches sont protégées par la clé de la modalité Key-Block. Ces touches ne pourront pas être dupliquées sur un autre émetteur si vous ne connaissez pas la clé. Choisissez la combinaison ON/OFF (clé) désirée et écrivez- la sur la grille spéciale à...
Page 7
Relâchez seulement la touche P1 : la Led continue de clignoter rapidement pendant 4 sec. environ. Les 4 secondes écoulées, la Led reste allumée de manière continue, et vous pouvez relâcher aussi la touche P2. Le code confi guré avec les Dip est désormais en mémoire. REPLACEZ TOUS LES DIP SUR OFF!! Opération toujours à...
Page 8
Duplication modalité Key-Block Pour copier les touches d’un émetteur TWIN en modalité Key-Block sur un nouvel émet- teur TWIN: 1 - Confi gurez la clé sur l’émetteur déjà en service (pour permettre le copiage sur le nouvel émetteur). 2 - Sur le nouvel émetteur appuyez simultanément sur les touches P1 et P2 jusqu’à ce que la Led clignote plus rapidement;...
Page 9
déjà en service REPLACEZ LES DIP SUR OFF!! Opération toujours à effectuer pour permettre le fonctionnement Attention!! Le copiage du code s’effectue même si dans le nouveau TWIN il existe déjà un codage Key-Block Dans ce cas la procédure inscrit simplement le codage sur le précédent.
