Vous retrouverez dans ce manuel la plupart des réponses à vos questions. Après lecture de
celui-ci, vous ne trouvez toujours pas la réponse à vos questions, veuillez contacter
l'assistance technique par mail à l'adresse
support@daewoo-security.fr
Technical Support
You will find most of the answers to your questions in this manual. After reading it, you still can
not find the answer to your questions, please contact technical support by email at
support@daewoo-security.fr

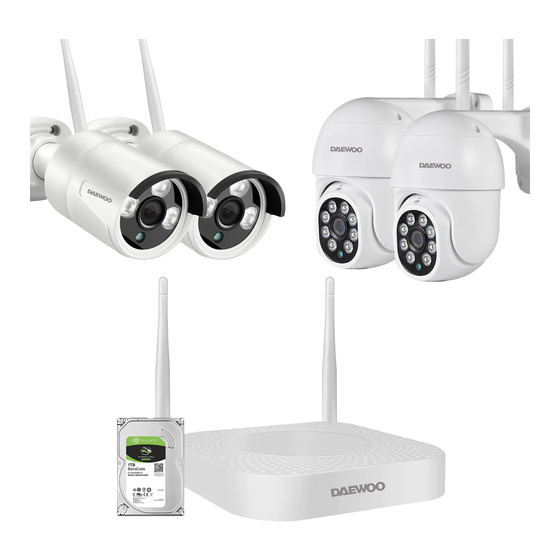

Surveillance Kit NVR504
Technische Unterstützung
Die meisten Antworten auf Ihre Fragen finden Sie in diesem Handbuch. Nachdem Sie es
gelesen haben, können Sie immer noch keine Antwort auf Ihre Fragen finden. Bitte
User manual
wenden Sie sich per E-Mail an den technischen Support unter
support@daewoo-
security.fr
Soporte Técnico
Encontrará la mayoría de las respuestas a sus preguntas en este manual. Después de
leerlo, aún no puede encontrar la respuesta a sus preguntas, comuníquese con el
soporte técnico por correo electrónico a
support@daewoo-security.fr
Publicité
Manuels Connexes pour Daewoo NVR504
Sommaire des Matières pour Daewoo NVR504
- Page 1 You will find most of the answers to your questions in this manual. After reading it, you still can not find the answer to your questions, please contact technical support by email at support@daewoo-security.fr Surveillance Kit NVR504 Technische Unterstützung Die meisten Antworten auf Ihre Fragen finden Sie in diesem Handbuch. Nachdem Sie es gelesen haben, können Sie immer noch keine Antwort auf Ihre Fragen finden.
- Page 2 What’s in the Box...
- Page 3 Item Description Introduce the NVR Antenna Install antenna • Wireless Camera interface Setscrew Fixed bracket Knob Adjust the camera angle Power 12VDC power supply. Supply • Wirele...
- Page 5 Installation • Install wireless camera Steps: (1) Drill mounting holes, push in screws and fasten the screws. (2) Connect Power adapter to socket. • Install wireless NVR If your product came with a hard drive, please skip this step. Steps: 1.
- Page 6 cable and power cable to HDD. (4) Fasten the screws on the bottom to fix the HDD. (5) Re-install the cover of the NVR and fasten screws. 2. Cable Connection (1) Connect mouse to USB interface. (2) Connect to monitor by HDMI cable or VGA cable. (3) Connect to internet by network cable via router(or switch).
- Page 7 Local Operation Step 1: Startup Check the power supply is plugged into an electrical outlet. Then the power LED should red,and the video will automatic display on the monitor,after several minutes. Note: Please modify the user password before using the product to protect your privacy.
- Page 8 Password can be composed of numbers, characters, operators General settings and dots, *, #, and the length cannot exceed 12 characters. You can set the system time, date format, time zone, language selection, resolution, auto logout time, daylight saving time, IPC pls attention: If you forget your password.
- Page 9 "formatted". The operation interface is as shown in the figure below. After the operation is completed, click Finish after the settings are completed to complete all the above settings. Alternatively, you can directly download the Daewoo Home Connect app.
- Page 10 Add camera Camera removal Add or replace wireless camera,please fellow the steps below. a) Wait 1.5minutes for camera start up. On the IPC pairing interface, select the camera to be deleted and b) Enter ”Main menu (right-click the main interface→Pair IPC”, click the 【Delete】...
- Page 11 Image settings Advanced settings Function description: Set the image parameters of IPC device Function description: IPC equipment motion detection and channels: brightness, contrast, hue, saturation, sharpness, image humanoid recognition switch, sensitivity adjustment and area quality, video format, horizontal and vertical flip, backlight setting.
- Page 12 System settings General settings 【System Time】Set the current system date & time of the hard System settings main menu: general settings, preview settings, recording plan, recording backup, network configuration, storage disk recorder management, user management, alarm function, exception 【Date Format】Choose the format of the date display handling, restore default, upgrade system The interface is shown 【Time Zone】Choose your time zone below...
- Page 13 Record Mode Set NVR recording plan parameters. 【CAM】Select the corresponding channel number to set the channel, for all channel settings, select the full 【Prerecorded(s)】Record 1-30 seconds before the recording action state occurs (the length of time may vary due to the size of the stream);...
- Page 14 Storage management User Management Function description: Configure and manage the hard disk in the Function description: User management mainly includes: Add device. The current hard disk information is displayed in the menu, User, Delete User, Modify User, Modify Pwd. including the number of connected hard disks, access interfaces, status, and total capacity.
- Page 15 【Add User】 To add a new user, you can set a new user name 【Delete User】 Delete redundant users. By default, reserved and password. And permissions configuration. users are not allowed to delete. 【Modify User】 Modify the attributes of existing users, the default administrator user cannot be modified;...
- Page 16 Alarm function Motion Detect： 【CAM】 Select the corresponding channel number to set the 【CAM】 Select the corresponding channel number to set the channel, and set all channels in a unified way. channel, and set all channels in a unified way. 【Period】...
- Page 17 Video playback Function description: Play back the video files in the hard disk. You can enter the video playback interface through the shortcut menu of the right mouse button and click the 【Video Playback】 option, as shown in the following figure: 1.Time and date : Select the time and date.
- Page 18 Function description: Use the NVR to control the camera pan/tilt Step 1: Install the app rotation, zoom, preset position, cruise and other operations. 1.From your phone, download the free DAEWOO Home Connect Operation premise: app from the App store or Google Play Before users control the IP camera or PTZ, please make sure that 2.
- Page 19 Step2: Add device Tap “+” button in the main interface view to open the device adding view. Then Select autosearch. It will auto connect to device. Step 3:Live view Tap the online device icon in the device list, the channel’s video will be connected and display automatically.
- Page 20 Informations Default Admin password admin Log out If you need to log out the user during use, you can right-click the shortcut menu, choose to shut down the system, and click logout to complete. The user needs to re-enter the user name and password when logging out of the system and operating again.
- Page 21 You will find most of the answers to your questions in this manual. After reading it, you still can not find the answer to your questions, please contact technical support by email at support@daewoo-security.fr Kit vidéosurveillance NVR504 Technische Unterstützung Die meisten Antworten auf Ihre Fragen finden Sie in diesem Handbuch. Nachdem Sie es gelesen haben, können Sie immer noch keine Antwort auf Ihre Fragen finden.
- Page 22 Contenu de la boite...
- Page 23 Item Description Présentation du NVR Antenne Installation de l’antenne • Caméras Vis de Fixer le support réglage Support Ajuster l’angle de la caméra mural Alimentation Connecter l’alimentation •...
- Page 25 Installation • Installation des caméras Steps: (1) Percez les trous de montage, insérez les vis et serrez les vis. (2) Branchez la caméra • Installation de l’enregistreur 1. Connexion du câble (1) Connectez la souris à l'interface USB. (2) Connectez le NVR à l’écran avec le câble HDMI ou le câble VGA (non fourni).
- Page 26 Configuration du Logiciel Etape 1: Démarrage Vérifiez que le bloc d'alimentation est bien branché sur une prise électrique. Le voyant d'alimentation doit être rouge et la vidéo s'affichera automatiquement sur le moniteur après plusieurs minutes. | English Etape 2: Connexion （1）Cliquez sur le bouton droit de la souris, le menu de connexion apparaît.
- Page 27 Le mot de passe peut être composé de chiffres, de caractères et de points, *, #, et la longueur ne peut pas dépasser 12 caractères. Attention: Si vous oubliez votre mot de passe, vous pouvez cliquer sur récupérer le mot de passe, le système générera automatiquement un numéro aléatoire, enverra le code aléatoire au service client du fournisseur et demandera un nouveau mot de passe de connexion, comme indiqué...
- Page 28 Réglages généraux Paramètres du disque dur Vous pouvez définir l'heure système, le format de date, le fuseau Vous trouverez ici votre disque dur (le modèle, la capacité, horaire, la sélection de la langue, la résolution, l'heure de l'utilisation, l'état et l'état du format). Si vous devez formater le déconnexion automatique, l'heure d'été, la synchronisation de disque dur, vous pouvez d'abord sélectionner le disque dur l'heure IPC et l'assistant de démarrage.
- Page 29 "Appairage, appuyez et maintenez le bouton IPC ". d) Appuyez sur le bouton d'appairage dans l'IPC dans les 5 secondes. j) Cela signifie que la paire est réussie lorsqu'elle est affichée "connectée" dans la colonne d'état. Vous pouvez de même télécharger directement l’application Daewoo Home Connect.
- Page 30 Suppression d’une caméra Configuration IPC Définissez ici les paramètres d'image des caméras: luminosité, Sur l'interface d'appairage IPC, sélectionnez la caméra à contraste, teinte, saturation, netteté, qualité d'image, format vidéo, supprimer et cliquez sur le bouton 【Supprimer】, une boîte de retournement horizontal et vertical, compensation de contre-jour, désembuage, dynamique large numérique, intensité...
- Page 31 Paramètres avancés Paramètres du système Sur l'interface de configuration IPC. Cliquez sur l'en-tête 【Avancé Vous retrouverez ici les paramètres généraux, paramètres de 】 pour accéder à l'interface des paramètres avancés. Vous prévisualisation, paramètres d'enregistrement, sauvegarde pouvez activer ou désactiver manuellement les fonctions de d'enregistrement, configuration réseau, gestion du stockage, détection de mouvement, et régler le niveau de sensibilité.
- Page 32 【Heure système】Réglez la date et l'heure système actuelles de Modes d’enregistrement l'enregistreur Définissez les paramètres d'enregistrement du NVR. 【Format de date】Choisissez le format d'affichage de la date 【CAM】Sélectionnez le numéro de canal correspondant à la 【Fuseau horaire】Choisissez votre fuseau horaire caméra, pour tous les paramètres de canal, sélectionnez «...
- Page 33 Paramètres de stockage Configurez et gérez le disque dur. Les informations actuelles sur le disque dur sont affichées dans le menu, y compris le nombre de disques durs connectés, les interfaces d'accès, l'état et la capacité totale. Le disque dur peut être formaté. Pendant l'opération, sélectionnez le disque dur d'opération et cliquez sur le bouton de fonction droit pour exécuter.
- Page 34 Gestion des utilisateurs (compte) [Ajouter un utilisateur】 Pour ajouter un nouvel utilisateur, vous pouvez définir un nouveau nom d'utilisateur et un nouveau mot de La gestion des utilisateurs comprend principalement : Ajouter un passe. Et la configuration des autorisations. utilisateur, Supprimer un utilisateur, Modifier un utilisateur, Modifier un mot de passe.
- Page 35 【Supprimer l'utilisateur】Par défaut, les utilisateurs ne sont pas Paramètres d’alarme autorisés à supprimer un autre utilisateur. 【Caméra】 Sélectionnez le numéro de canal correspondant pour 【Modifier l'utilisateur】 Modifiez les attributs des utilisateurs définir le canal ou cliquez sur Tous pour choisir toutes les caméras existants, l'utilisateur administrateur par défaut ne peut pas être 【Programme】...
- Page 36 Lecture des enregistrements (Relecture) Fonction de déplacement de la tête Vous pouvez accéder à l'interface de lecture vidéo via le menu du Utilisez le NVR pour contrôler la rotation panoramique/inclinaison bouton droit de la souris et cliquer sur l'option 【Relecture】 de la caméra, le zoom, la position prédéfinie et d'autres opérations.
- Page 37 (assurez-vous que votre téléphone est bien téléphone connecté au Wifi). 2. Lancez l’application 3.Créez-vous un compte Etape 3: Vue en direct Sur la page principale de l’application, appuyez sur votre NVR504. La vidéo en direct de vos caméras va se lancer.
- Page 39 Fermer Informations Si vous devez arrêter le système pendant l'utilisation, veuillez cliquer Mot de passe administrateur par avec le bouton droit sur le menu, défaut : admin puis cliquez sur arrêter le système. Se déconnecter Si vous devez vous déconnecter pendant l'utilisation, vous pouvez cliquer avec le bouton droit sur le menu, choisir d'arrêter le système et...
