Краткое руководство
П Р И М Е Ч А Н И Е
Это краткое руководство по запуску служит
памяткой для опытных специалистов по
установке. Перед установкой системы
управления настоятельно рекомендуется
ознакомиться с полным руководством по
монтажу и эксплуатации.

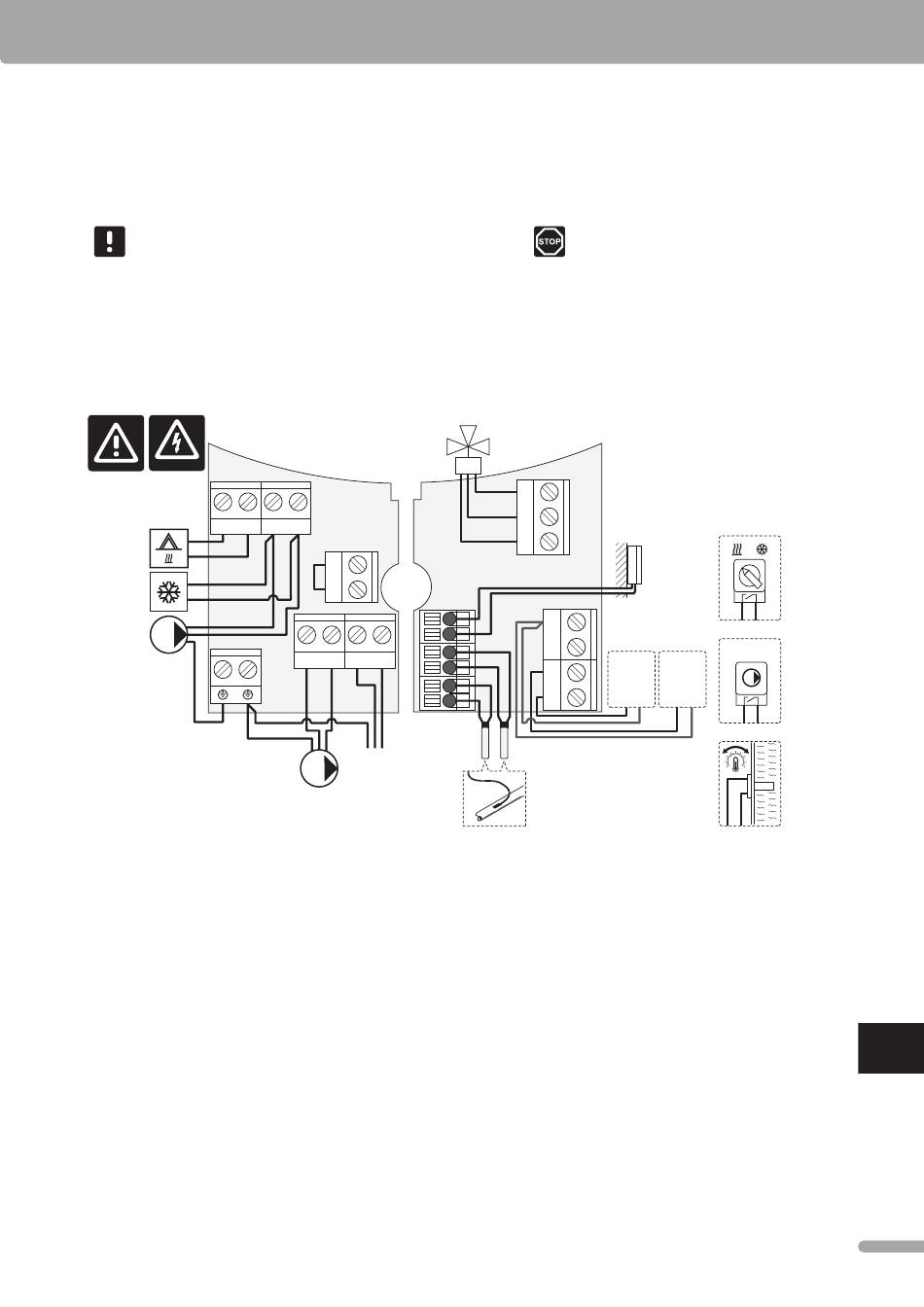

230 V 50 Hz
L N
HEAT
COLD **
PUMP P2 **
*) Наружный температурный датчик подключается либо к контроллеру, либо к термостату (необходима антенна A-155).
**) Подключите COLD или PUMP P2 (вторичный контур отопления/охлаждения) к соединительной клемме.
***) Выберите один из входов (переключатель отопления/охлаждения, сигнал управления насосом или погружной термостат) и установите параметр
11 — выбор проводного входа 1 или параметр 12 — выбор проводного входа 2 соответственно. Опция отопления/охлаждения используется только в
системах без зарегистрированного беспроводного термостата.
****) Дополнительное подключение ограничителя температуры с кабельным мостом в заводской комплектации. Снимите мост, если ограничитель
температуры планируется использовать с PUMP P1.
*****) Дополнительный датчик возврата. Используется только для функции усиления в системах без зарегистрированного беспроводного термостата.
U P O N O R S M AT R I X M O V E · К РА Т К О Е Р У К О В О Д С Т В О
К РАТ К О Е Р У К О В О Д С Т В О
ACTUATOR 230 V
L N
CONTACT
Ther ****
N L N L
WATER IN
POWER
230 V AC
50 Hz
PUMP P1
П
редуПреждение
Электромонтаж и обслуживание в
отсеках с напряжением 230 В пер.
тока под закрытыми крышками
должны выполняться под контролем
квалифицированного электрика.
Close
Common
Open
OUTSIDE *
SENSOR
2
4
In2
In1
In1
WATER RETURN *****
In1/In2 ***
In1/In2 ***
In2
In1/In2 **
2 2 1
