9.
Sortie analogique
Débranchez la fiche secteur avant d'ouvrir l'appareil!
En fonction supplémentaire, votre appareil est doté d'une sortie analogique. Cette sortie
représente les pourcentages (0%-100%) affichés par la commande système sur une plage
de tension de 0V à 10V. Les valeurs de raccordement suivantes s'appliquent à cet égard :
Résistance ohmique apparente minimale : 20KΩ
Protection courts-circuits
Courant de court-circuit
Longueur du câble
La commande système peut uniquement afficher des pourcentages entiers qui
sont ensuite représentés par le signal analogique. Le recours au signal analogique
est par conséquent uniquement pertinent si l'on recherche une évaluation d'une
précision à un chiffre après la virgule.

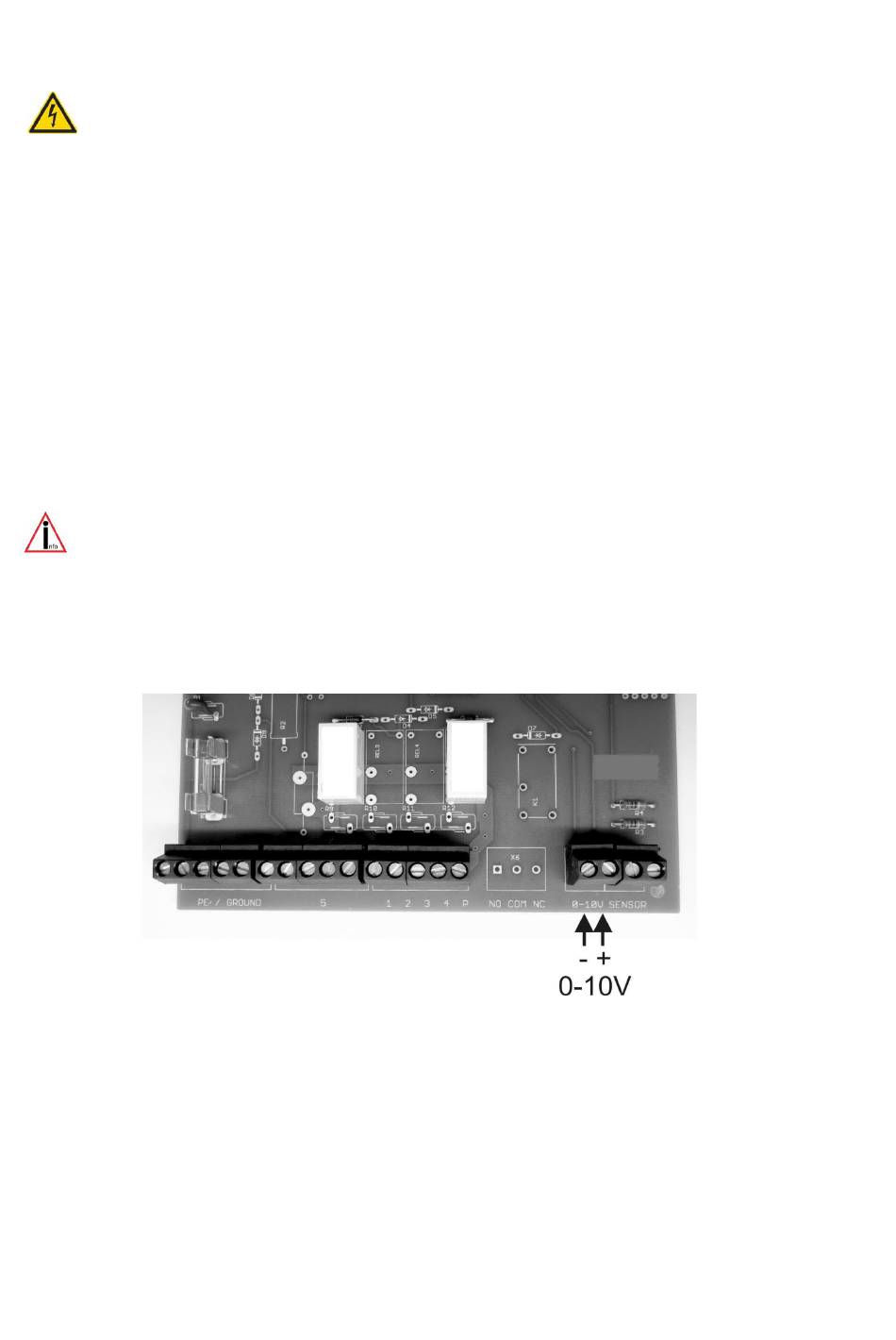

Figure 15: Emplacement de la sortie analogique
: oui
: env. 15mA
: au maximum 200m (blindé)
20
