GE Evolve GEH-6014B Guide D'installation
  1. Manuels
  2. Marques
  3. GE Manuels
  4. Lumière d'extérieur
  5. Evolve GEH-6014B
  6. Guide d'installation
GE Evolve GEH-6014B Guide D'installation

GE Evolve GEH-6014B Guide D'installation

Masquer les pouces Voir aussi pour Evolve GEH-6014B:

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
GE
Evolve
™
Scalable Wall Pack (EWS)
BEFORE YOU BEGIN
Read these instructions completely and
carefully.
Save these instructions for future use.
WARNING
Risk of electrical shock.
WARNING
Risk of injury or damage. Unit will fall if not installed
properly. Follow installation instructions.
WARNING
Risk of fire. Use supply wire specified on nameplate.
CAUTION
Risk of injury.
the instruction manual, may cause harmful interference to radio
is likely to cause harmful interference in which case the user will be
LED Area Light
applications, and should not be used in areas of
enclosures.
Best results will be obtained if installed and maintained
SPECIFICATIONS
Installation Guide

Publicité

loading

Manuels Connexes pour GE Evolve GEH-6014B

Sommaire des Matières pour GE Evolve GEH-6014B

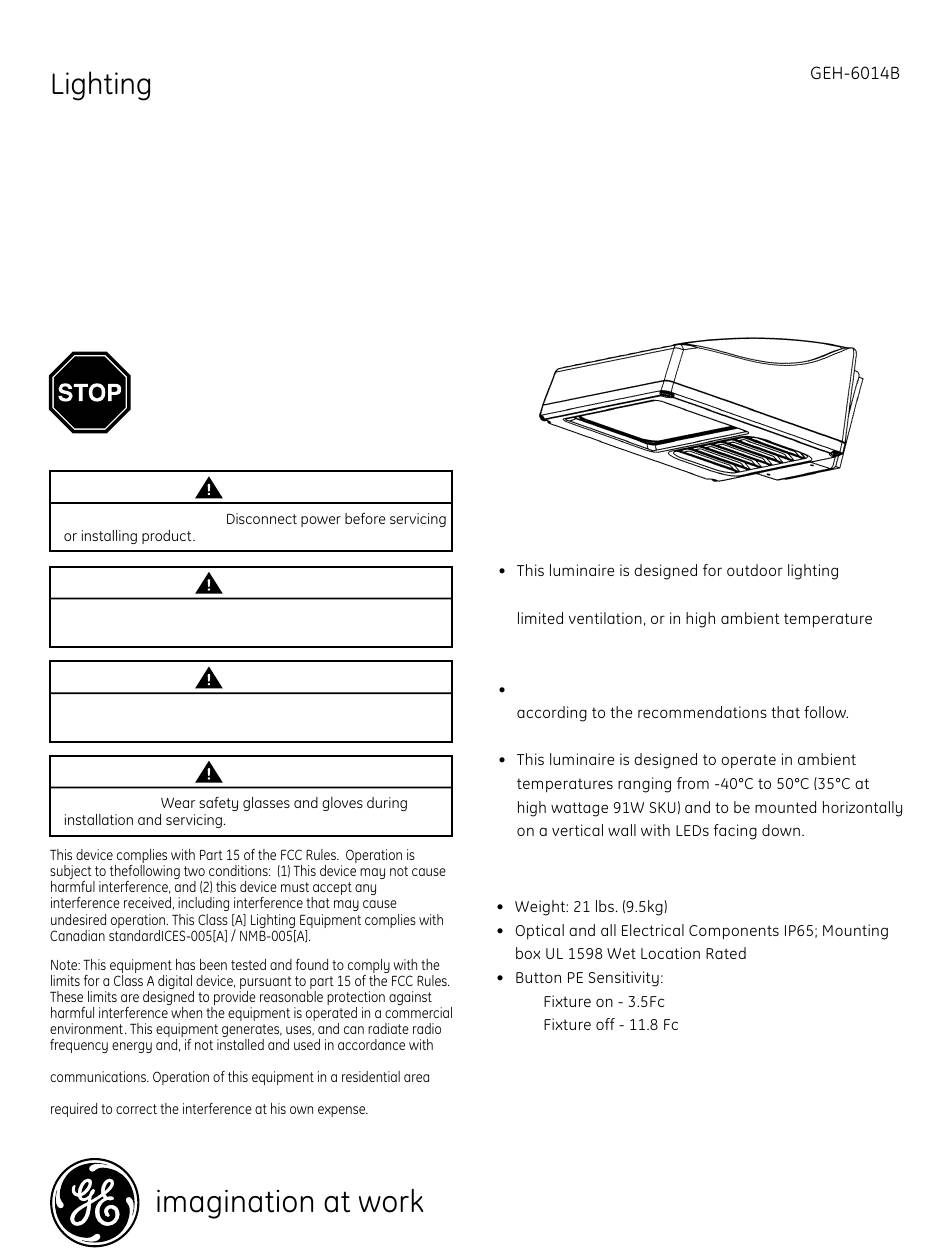

  • Page 1 Installation Guide Evolve LED Area Light ™ Scalable Wall Pack (EWS) BEFORE YOU BEGIN Read these instructions completely and carefully. Save these instructions for future use. WARNING Risk of electrical shock. WARNING applications, and should not be used in areas of Risk of injury or damage.
