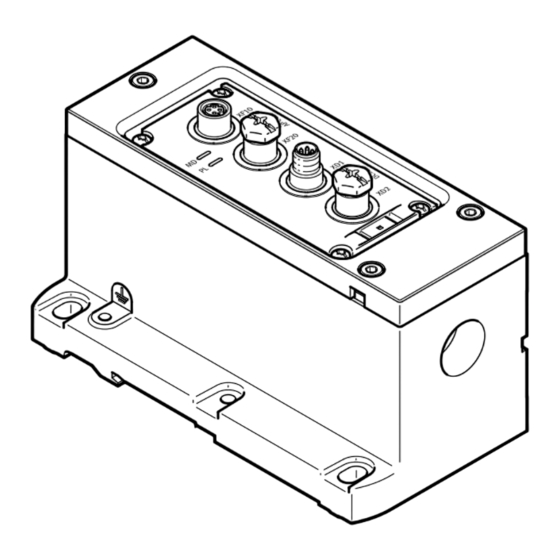

  • Page 1 VABA-S6-1-AP Interface électrique Mode d'emploi 8177299 2022-06 [8177303]...
  • Page 2 Traduction de la notice originale...

  • Page 3: Table Des Matières

    10.3 Caractéristiques techniques électriques........15 Festo — VABA-S6-1-AP — 2022-06...

  • Page 4: Documents Applicables

    – Seules les transformations ou modifications décrites dans la documentation sont autorisées. Les transformations peuvent modifier la fonction du terminal de distributeurs. Avant de procéder à des transformations, contrôler le résultat de la transformation avec le configurateur è www.festo.com. – Tenir compte des conditions ambiantes sur le lieu d'utilisation.

  • Page 5: Informations Complémentaires

    VTSA-MP(-NPT) ou VTSA-F-MP(-NPT) et le système d'automatisation CPX-AP-I. Montage Selon la configuration, l'interface électrique VABA-S6-1-AP est déjà intégrée dans le terminal de distributeurs. Le produit convient également pour un équipement ultérieur dans des terminaux de distributeurs existants avec une connexion multipôle de type VTSA-MP(-NPT) et VTSA-F-MP(-NPT).

  • Page 6: Installation, Électrique

    Installation, électrique 2. Installez l'interface électrique VABA-S6-1-AP è 1 Documents applicables, Manuel terminal de distributeurs VTSA, VTSA-F. Installation, électrique AVERTISSEMENT Risque de blessure par choc électrique. • Pour l'alimentation électrique, utiliser exclusivement des circuits électriques TBTP selon la norme CEI 60204-1/EN 60204-1 (très basse tension de sécurité, TBTS).

  • Page 7: Mise À La Terre

    Tab. 6 : Comportement des témoins LED du module après une mise en service réussie Informations concernant l'élimination des erreurs en cas de comportement divergent : • è 1 Documents applicables,Mode d'emploi Système d'automatisation CPX-AP-I. • è 9 Dysfonctionnements Festo — VABA-S6-1-AP — 2022-06...

  • Page 8: Fonctionnement

    Fig. 2 : Exemple d'affectation des adresses avec 12 emplacements de distributeur Paramétrage Différents paramètres sont disponibles pour lire les informations sur les modules au sein d'un sys- tème d'automatisation CPX-AP et adapter les modules à la situation spécifique. Festo — VABA-S6-1-AP — 2022-06...
  • Page 9 PS[mV] 20088 Valeur de mesure actuelle de l'alimen- UINT16 – tation de charge PL[mV] 20093 Version du matériel UINT8 – 1) ro = read only ; rw = read write Tab. 8 : Paramètres AP Festo — VABA-S6-1-AP — 2022-06...

  • Page 10: Dysfonctionnements

    été détectée. La cause peut être une coupure délibéré 24 V DC déclenchée par un arrêt d'urgence. – Vérifier si l'arrêt d'urgence a été activé Solution – Contrôler l'alimentation en tension de charge État de condensées diag- nostic Festo — VABA-S6-1-AP — 2022-06...
  • Page 11 02 | 01 | 013F Surtension alimenta- Surtension alimentation de charge (PL) 24 V DC (33620287) tion de charge (PL) – Contrôler l'alimentation électrique Solution 24 V DC État de Error diag- nostic Tab. 9 : Messages de diagnostic Festo — VABA-S6-1-AP — 2022-06...

  • Page 12: Témoins À Led

    Démarrage du module pas encore ter- – miné. Communication système pas encore ini- clignote vite en tialisée. rouge Identification du module (fonction de – service) clignote vite en vert Tab. 10 : LED de diagnostic du module[MD] Festo — VABA-S6-1-AP — 2022-06...
  • Page 13 0,5 Hz Alimentation de charge PL en dehors de Contrôler l'alimentation de charge PL. la plage de tolérance. clignote en rouge 0,5 Hz Tab. 11 : LED alimentation de charge [PL] Festo — VABA-S6-1-AP — 2022-06...

  • Page 14: Caractéristiques Techniques

    Code de module 0x2022/8226d (hex/déc) Identifiant de module VABA-S6-1-AP Compatibilité électro- Voir la déclaration de conformité è www.festo.com magnétique 1) Terminal de distributeurs entièrement monté, connecteurs à l'état enfiché. Tab. 12 : Caractéristiques techniques, générales 10.2 Caractéristiques techniques, mécaniques VABA-S6-1-AP Interface électrique...

  • Page 15: Caractéristiques Techniques Électriques

    [nF] Type 20 Séparation de potentiel Entre PS et PL Entre les canaux Protection contre les courts-circuits Par canal ÉLectronique Comportement après la Aucun rétablissement automatique fin de la surcharge Tab. 14 : Alimentation électrique Festo — VABA-S6-1-AP — 2022-06...
  • Page 16 Copyright: Festo SE & Co. KG 73734 Esslingen Ruiter Straße 82 Deutschland Phone: +49 711 347-0 Internet: © 2022 Tous droits réservés à la Festo SE & Co. KG www.festo.com...
