SBC220

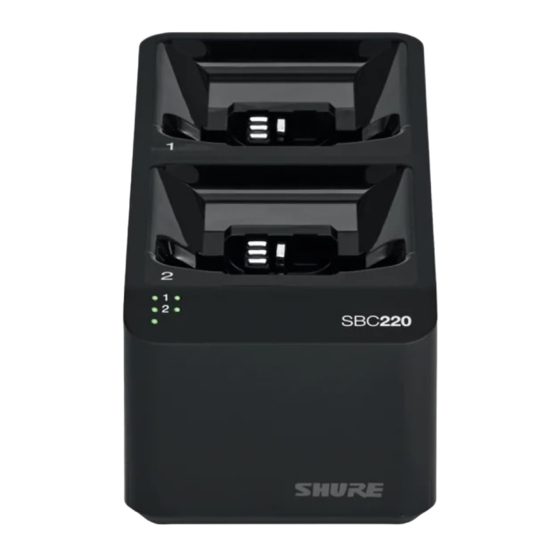

Chargeur en réseau 2 baies
User guide for the Shure SBC220 dual-bay charging station.
Version: 5.3 (2021-K)

Publicité

Table des Matières
loading

Sommaire des Matières pour Shure SBC220

  • Page 1 SBC220 Chargeur en réseau 2 baies User guide for the Shure SBC220 dual-bay charging station. Version: 5.3 (2021-K)
  • Page 2: Table Des Matières

    Shure Incorporated Table of Contents Mode de stockage SBC220 Chargeur en réseau 2 baies Restauration des réglages d’usine CONSIGNES DE SÉCURITÉ IMPORTANTES Connexion d’appareils Shure à Wireless Workbench 11 AVERTISSEMENT Conseils de configuration Description générale Contrôle des accus avec Wireless Workbench Caractéristiques...
  • Page 3: Sbc220 Chargeur En Réseau 2 Baies

    Shure Incorporated SBC220 Chargeur en réseau 2 baies CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ces consignes. CONSERVER ces consignes. OBSERVER tous les avertissements. SUIVRE toutes les consignes. NE PAS utiliser cet appareil à proximité de l’eau. NETTOYER UNIQUEMENT avec un chiffon sec.
  • Page 4: Avertissement

    Ne pas court-circuiter ; cela risque de causer des brûlures ou un incendie • Ne pas charger ou utiliser des accus autres que les accus rechargeables Shure • Mettre les accus au rebut de manière appropriée. Vérifier auprès du fournisseur local la manière appropriée de mettre au rebut les accus usagés.
  • Page 5: Description Générale

    P9RA (ancien) Remarque : Les récepteurs de poche universels P3RA et P9HW sont également compatibles avec le SBC220, mais ils doivent être mis sous tension avec la fonction « Auto Off » désactivée pour une charge et une surveillance efficaces. Les récepteurs de poche universels UR5 ne sont pas compatibles avec le SBC220.
  • Page 6: Commandes Et Connecteurs

    Shure Incorporated Commandes et connecteurs ① LED d’alimentation ◦ Blanche = les accus sont en cours de charge ◦ Rouge = le chargeur est en mode de stockage ② Bouton de réinitialisation Appuyer sans relâcher pour restaurer les réglages d’usine du chargeur, y compris les paramètres réseau.
  • Page 7: Alimentation

    Shure Incorporated ◦ Allumée = 100 Mb/s ⑨ LED d’état Ethernet (verte) ◦ Éteinte = pas de liaison au réseau ◦ Allumée = liaison au réseau établie ◦ Clignotante = liaison au réseau active ⑩ Entrée d’alimentation À raccorder au bloc d’alimentation.
  • Page 8: Addition D'un Chargeur

    Brancher un câble d’alimentation c.c. et un câble Ethernet aux entrées situées sur le côté du chargeur. Remarque : l’alimentation et la connectivité réseau peuvent être partagées par 4 chargeurs maximum. Brancher uniquement des chargeurs SBC220 et SBC240 aux connecteurs de chargeur.
  • Page 9: Charge

    Shure Incorporated Charge Pour commencer la charge, placer les accus et les émetteurs dans les baies de charge comme illustré, l’écran LCD face aux LED de charge. Les LED s’allument pour indiquer l’état des accus. Avertissement : Ne pas insérer d’émetteurs équipés de piles AA.
  • Page 10: Mode De Stockage

    Vérifier la température. Si la température de l’accu est supérieure à 60 °C ou inférieure à 0 °C, la LED d’erreur clignote. Contacter le service de réparations Shure. L’accu peut être déchar­ gé au-delà de la possibilité de remise en service ou afficher des problèmes internes.
  • Page 11: Restauration Des Réglages D'usine

    Wireless Workbench. Wireless Workbench communique avec les appareils connectés sur un réseau Ethernet standard. Équipement requis : appareil Shure, ordinateur équipé de Wireless Workbench, câble Ethernet Cat 5 (ou supérieur) et rou­ teur ou switch réseau Raccorder l’appareil à...
  • Page 12: Conseils De Configuration

    • Utiliser plusieurs switch Ethernet pour étendre le réseau dans le cadre d’installations plus importantes Pour de l’aide supplémentaire, consulter le menu Aide de Wireless Workbench ou visiter http://www.shure.com/wwb. Contrôle des accus avec Wireless Workbench Wireless Workbench fournit des informations détaillées sur les accus en cours de charge dans le chargeur. Il permet égale­...
  • Page 13: Paramètres Réseau Du Chargeur

    Connexion à un système de contrôle externe Le chargeur en réseau SBC220 se connecte à des systèmes de contrôle externes tels qu’AMX ou Crestron via Ethernet. Pour une liste complète des chaines de commande, visit the product page at https://www.shure.com.
  • Page 14: Variantes

    Corée SBC220-K Taïwan SBC220-TW Australie SBC220-AZ Inde SBC220-IN Global SBC220 (sans bloc d’alimentation) Caractéristiques SBC220 Batteries compatibles Jusqu'à 2 SB900/SB900A Émetteurs compatibles Jusqu'à 2 ULXD1, ULXD2, QLXD1, QLXD2, AD1 ou AD2 Courant de charge 0,75 A maximum Durée de charge 1 heure = 50% chargé;...
  • Page 15: Homologations

    Homologations Conforme aux exigences essentielles de toutes les directives européennes applicables. Autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique Service : Homologation EMEA Jakob-Dieffenbacher-Str.
  • Page 16: Information À L'utilisateur

    Remarque : Les essais de conformité CEM sont basés sur l’utilisation de types de câbles fournis et recommandés. L’utilisation d’autres types de câble peut dégrader la performance CEM. Tout changement ou modification n’ayant pas fait l’objet d’une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d’utilisation de cet équipement.
