Manuels Connexes pour Shure SBRC
Sommaire des Matières pour Shure SBRC
- Page 1 SBRC Chargeur d’accu rackable User guide for SBRC battery rack charger. Version: 5.1 (2021-K)
-
Page 2: Table Des Matières
Shure Incorporated Table of Contents Batt. Temp. (température de l’accu) SBRC Chargeur d’accu rackable Network Status AVERTISSEMENT Menu utilitaire Remarque : Mode d’adressage IP : Automatic Chargeur rackable SBRC Mode d’adressage IP : Manual Caractéristiques GW Address (adresse de passerelle) Subnet (sous-réseau) -
Page 3: Sbrc Chargeur D'accu Rackable

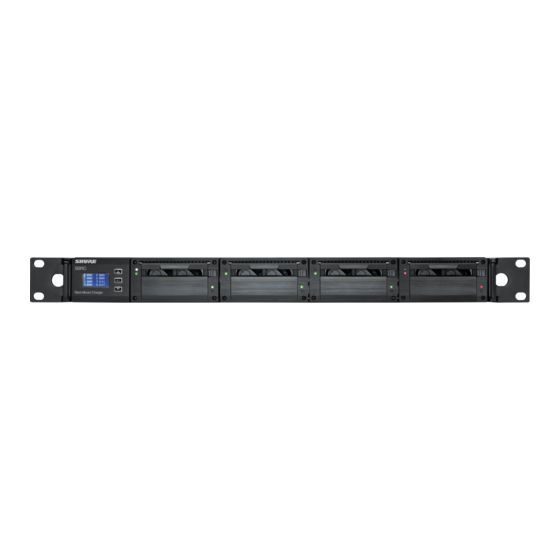

Suivre le plan de recyclage régional en vigueur pour les accus, l’emballage et les déchets électroniques. Chargeur rackable SBRC Le chargeur d’accu rackable Shure (SBRC) prend en charge jusqu’à huit batteries rechargeables dans un seul rack compact. Le SBRC peut accueillir les modules chargeurs interchangeables qui acceptent les accus au lithium-ion Shure, y compris l’AXT910, l’AXT920 et le SB900B. -
Page 4: Caractéristiques
Shure Incorporated ® Quand il est connecté à un réseau, le logiciel Wireless Workbench de Shure permet de contrôler le SBRC à distance pour suivre l’état des accus. Caractéristiques • Modules chargeurs interchangeables acceptant une combinaison de huit accus d’émetteurs ceinture et à main •... -
Page 5: Piles
Shure Incorporated Piles Ce chargeur prend en charge les modules de chargement Shure et les accus rechargeables lithiumion : Module Accu SBC-AX SB900B SBM910 SB910 SBM910M SB910M SBM920 SB920, SB920A Modules chargeurs Attention ! Débrancher l’alimentation c.a. et enlever les accus lors de l’installation des modules chargeurs. -
Page 6: Commandes Et Connecteurs
Pour naviguer dans l’écran du menu. Appuyer sans relâcher sur les deux boutons fléchés pour entrer dans le menu utili taire ou en sortir. ③ Module chargeur Modules interchangeables pour accus au lithium-ion Shure. ④ LED d’état de charge Indique l’état de charge de l’accu. -
Page 7: Led D'état De Charge
Shure Incorporated Éteinte = Pas de liaison au réseau Allumée = Liaison au réseau active Clignotante = Liaison au réseau active, la fréquence du clignotement correspond au volume du trafic ⑪ Ouverture du ventilateur de refroidissement Nettoyer la grille de protection du ventilateur si nécessaire afin de maintenir un débit d’air suffisant. -
Page 8: Insertion Des Accus Dans La Baie De Charge
Shure Incorporated Appuyer sans relâcher sur le bouton SET pendant une seconde pour activer la fonction Hardware Identify dans Wireless Work bench. Insertion des accus dans la baie de charge Glisser l’accu dans la baie de charge jusqu’à ce qu’il se verrouille en place. La LED de charge s’allume et le cycle de charge commence. -
Page 9: Menu De Contrôle
Shure Incorporated Error Erreur, appuyer sur le bouton SET pour plus de détails Menu de contrôle Utiliser le menu de contrôle pour accéder aux informations détaillées de chaque accu. À partir de l’écran d’accueil, utiliser les boutons fléchés pour mettre en surbrillance le numéro de l’accu que l’on veut contrôler. -
Page 10: Network Status
Shure Incorporated Network Status L’adresse IP doit être valide pour permettre un contrôle via le réseau. • Active : Indique la connexion avec les autres appareils du réseau. • Inactive : Pas de connexion avec les autres appareils du réseau. Menu utilitaire Appuyer sans relâcher sur les deux boutons fléchés pour entrer dans le menu utilitaire ou en sortir. -
Page 11: Subnet (Sous-Réseau)
Shure Incorporated Une fois terminé, utiliser les boutons fléchés pour déplacer l’icône ► afin de sélectionner OK pour enregistrer ou Can cel pour supprimer, puis appuyer sur le bouton SET. Subnet (sous-réseau) Afficher le paramètre de sous-réseau actuel. Appuyer sur le bouton SET pour la modifier dans le menu IP. -
Page 12: Firmware
Shure Incorporated • Store at 3.8 V : Charge ou décharge tous les accus pour les amener à 3,8 volts, un niveau idéal pour le stockage à long terme. Firmware Affiche la version du firmware installé sur cet appareil. Serial Number (numéro de série) Affiche le numéro de série. -
Page 13: Remise En Service D'un Accu Fortement Déchargé
Shure Incorporated Remise en service d’un accu fortement déchargé Un accu est fortement déchargé s’il est déchargé audessous de 3,0 volts. Lorsque le chargeur détecte un accu fortement dé chargé, il se met automatiquement en mode remise en service, chargeant l’accu avec une intensité réduite. L’icône Remise en ... -
Page 14: Mode Économie D'énergie
Shure Incorporated Avertissements et messages d’erreur Solution de dépannage Unknown Module Mettre à jour le firmware du chargeur d’accu Les contacts de l’accu sont peutêtre encrassés ou endom magés, empêchant le chargeur de détecter l’accu. Vérifier Read Error que les contacts de l’accu sont propres et en bon état. Si le problème persiste, remplacer l’accu. -
Page 15: Homologations
Conforme aux exigences de sécurité électrique basées sur CEI 60950-1 Conforme aux exigences essentielles de toutes les directives européennes applicables. Autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH... -
Page 16: Information To The User
• Consult the dealer or an experienced radio/TV technician for help. Tout changement ou modification n’ayant pas fait l’objet d’une autorisation expresse de Shure Incorporated peut entraîner la nullité du droit d’utilisation de cet équipement. Pour protéger l’environnement, ne pas jeter les appareils électriques et les emballages avec les déchets ménagers. Il existe des systèmes de recyclage régionaux qui leur sont destinés.
