Lindy 42702 Manuel Utilisateur

USB 2.0 Fibre Optic
Extender 200m
User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
Hersteller / Manufacturers (EU):
LINDY Electronics Ltd.
LINDY-Elektronik GmbH Sadler Forster Way
Markircher Str. 20 Teesside Ind. Estate, Thornaby
68229 Mannheim Stockton-on-Tees, TS17 9JY
Germany United Kingdom
T: +49 (0)621 470050 T: +44 (0) 1642 754000
info@lindy.de postmaster@lindy.co.uk
LINDY No. 42702
For Home and Office Use
www.lindy.com
Tested to Comply with FCC Standards
LINDY© - Second Edition (November 2016)
English Manual
Introduction
Thank you for purchasing the LINDY USB 2.0 Fibre Optic
Extender. It allows you to extend the distance between your
host computer and a USB device by up to 200m. It consists of a
local unit with a USB Type A and a LC Simplex Multimode
connector - and a remote unit with a USB Type A and a LC
Simplex Multimode connector. LC Multimode Fibre Optic cable
up to 200m length is used to connect the two units (not
included).
English
Package contents
Deutsch
Français
Italiano •

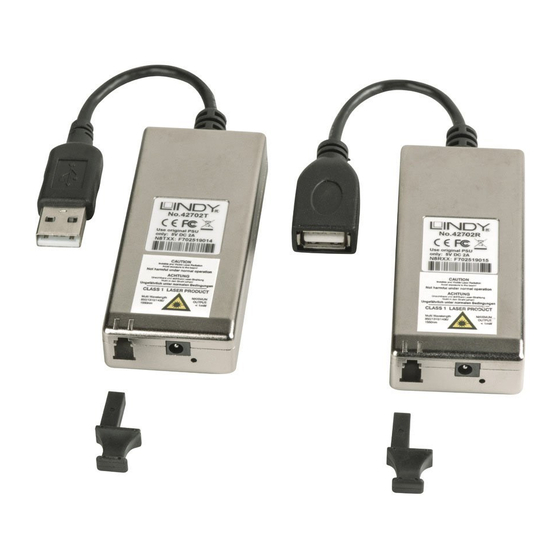

LINDY USB 2.0 Fibre Optic Extender - Transmitter
and Receiver
•
Multi-Country Power Supply 5V 3A
•
This manual
Features
•
Extends USB connection up to maximum of 200m
using a Multimode fibre optic cable
•
Supports all USB 2.0/1.1 devices up to 480Mbps
•
Number of devices can be increased by using an
additional USB hub
•
True plug and play, no drivers required
•
Supports all major operating systems with USB
support
Installation
Plug the USB Type A connector of the Transmitter into your
host computer. Then connect your USB device to the USB A
female port of the Receiver and connect Transmitter and
Receiver by use of a Multimode fibre optic cable (not included)
with LC Simplex connectors. Finally plug the power supply into
the Receiver.
Technical Specification
Operating Temperature: 0°C to 70°C
Storage Temperature: -20°C to 75°C
Dimension of each housing (LxWxH): 8 x 3.3 x 1.3cm
Weight: 95g per unit
Deutsches Benutzerhandbuch
Einführung
Vielen Dank für den Kauf des LINDY USB 2.0 LWL/Fibre
Optic Extenders, mit dem Sie Entfernungen bis 200m
zwischen Ihrem Computer und
überbrücken können. Der Extender besteht aus einem lokalen
Sender mit LC-Simplex Anschluss und USB Typ A Stecker
sowie einem Empfänger mit LC-Simplex Anschluss und USB
Typ A Buchse. Mit einem max. 200m langen Multimode LWL-
Kabel werden Sender und Empfänger verbunden.
Lieferumfang
•
LINDY USB 2.0 LWL/Fibre Optic Extender – Sender
und Empfänger
•
Multi-Country Netzteil 5V 3A
•
Dieses Handbuch
Eigenschaften
•
Überbrückt Distanzen bis 200m für USB Devices
•
Unterstützt USB 2.0/1.1 bis 480 Mbit/s
•
Durch Anschluss eine USB Hubs können mehrere
USB-Peripheriegeräte betrieben werden
•
Plug & Play, keine Software- oder Treiberinstallation
•
Betriebssystemunabhängig
Installation
Schließen Sie den Sender an Ihrem Host-Computer an und
Ihr USB Device an der USB A Buchse des Empfängers.
Verbinden Sie dann Sender und Empfänger mittels einem
Multimode LC Simplex LWL-Kabel (nicht enthalten). Zum
Schluss stecken Sie das mitgelieferte Netzteil in die
entsprechende Buchse des Empfängers.
Technische Spezifikationen
Betriebstemperatur: 0°C bis 70°C
Lagertemperatur: -20°C bis 75°C
Abmessungen Gehäuse (BxTxH): ca. 8 x 3,3 x 1,3cm
Gewicht: Sender und Empfänger jeweils 95g
einem USB Device
