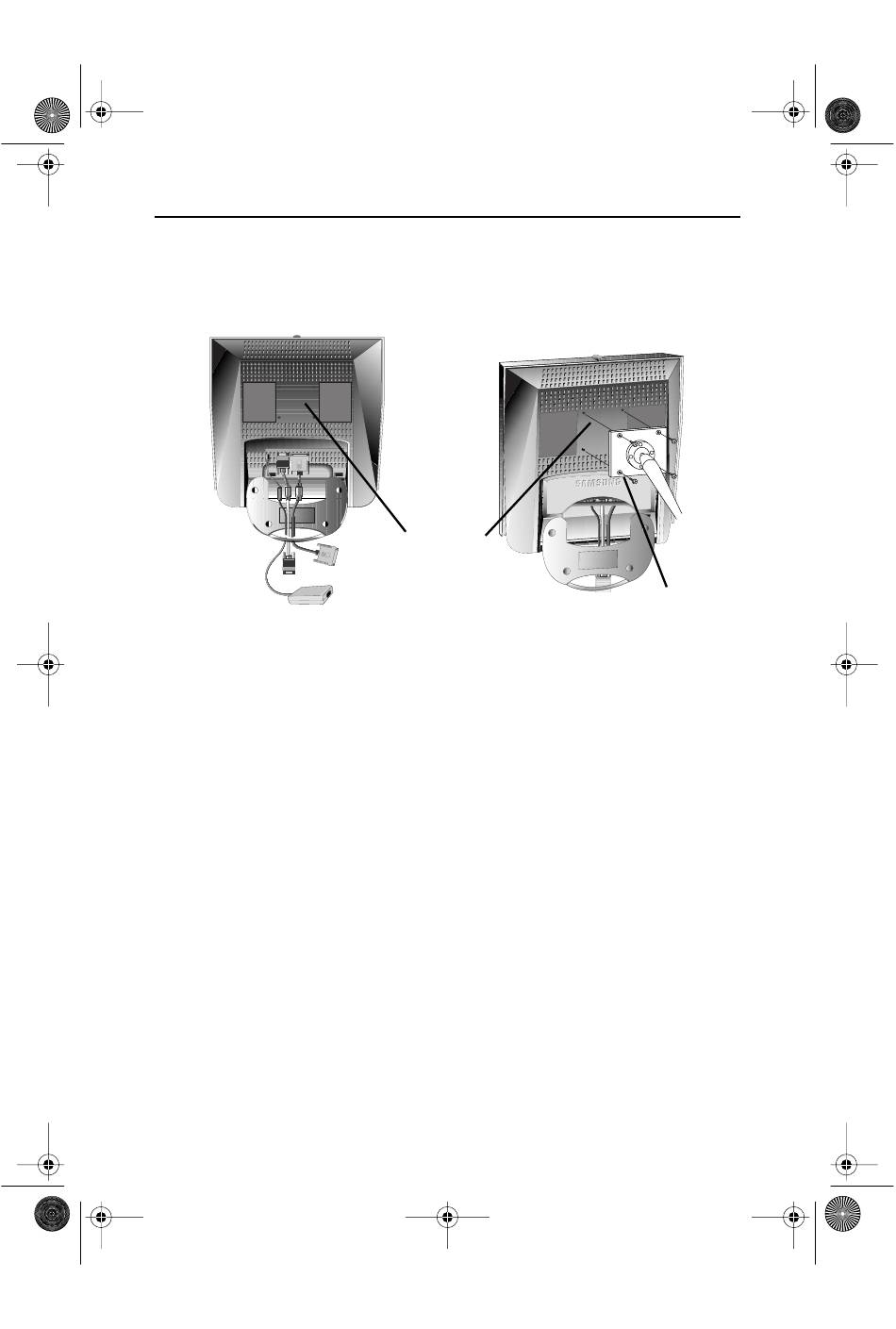

Installation du système de support VESA
Faire référence à la page 33 pour replier la base
Alignez l'interface de montage sur les trous dans le panneau de montage arrière et fixez-la à
l'aide des quatre vis fournies avec le support articulé, le dispositif d'accrochage au mur ou
l'autre support.
Instructions de montage sur un mur
Les instructions suivantes s'appliquent uniquement à un mur en pierre creux et nécessitant
comme outils/matériel - un tournevis Philips, quatre boulons diametre 5/8 pouces, foret de
perceuse et perceuse. Contactez Contact Ergotron au numéro (800)888-8458 pour acheter
l'adaptateur mural à triple pivot et le kit de montage du support mural.
• 150MP (15") : No.47 - 007- 099 (adaptateur de montage à triple pivot)
No.97 - 101 - 003 (kit de montage du support mural)
• 170MP (17") : No.47 - 007 - 099 - 02 (adaptateur de montage à triple pivot)
No.97 - 101 - 003 - 00 (kit de montage du support mural)
Alignez le support mural sur le mur à la hauteur souhaitée, faites attention que le support
soit monté entre les clous du mur. Marquez les quatre trous et percez quatre trous diamètre
5/8 pouces. Assemblez le kit de montage en suivant les instructions fournies avec celui-ci.
Fixez le panneau plat Ergotron, l'adaptateur de montage à triple pivot à l'arrière du moniteur
en utilisant les quatre vis, 4mm., 7 pas x 10mm fournies avec le bras. Fixez l'ensemble au
mur en utilisant quatre boulons 3/16 de 3-pouces de longueur.
11:31 AM
Annexe
Panneau
protecteur de
montage arrière
Français 31
montage
