Si l'on ne peut pas obtenir l'information d'assiette longitudinale de l'émetteur à partir du récepteur en raison
des limitations de portée ou d'interférences, la visualisation à distance suppose que l'assiette longitudinale
de l'émetteur est 0 pour mesurer la profondeur et la profondeur prévue. Dans ce cas, l'image suivante
apparaîtra sur l'écran du mode profondeur ou profondeur prévue.

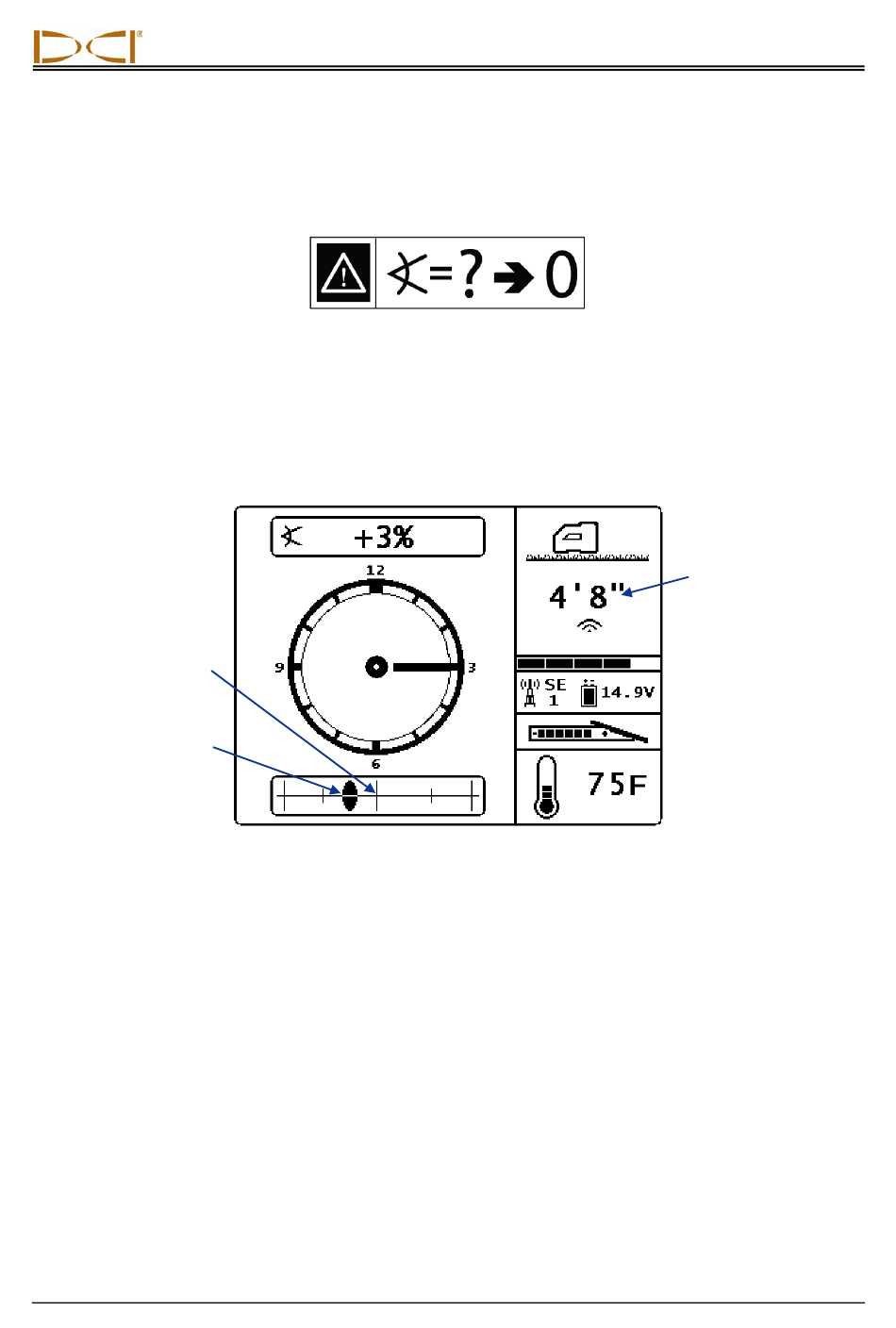

Écran d'affichage de guidage à distance
L'écran d'affichage du guidage à distance, représenté ci-dessous, apparaît quand le guidage à distance
est mis sous tension au récepteur. Pour plus d'informations, veuillez vous référer au manuel d'utilisation du
système SE.
Guidage sur la cible
gauche/droite
(représente le récepteur)
Indicateur de guidage
gauche/droite
(représente l'émetteur)
Les données de guidage à distance ne sont correctes que lorsque le récepteur est positionné
correctement au-delà du point d'alignement avant et dans les limites de portée de l'émetteur et du
dispositif à distance. Pour en savoir plus sur comment activer le guidage à distance et positionner le
récepteur correctement, veuillez vous référer au manuel d'utilisation de votre système SE.
Manuel d'utilisation DigiTrak
Assiette longitudinale supposée zéro
Affichage guidage à distance DigiTrak SE
®
®
MFD
/FSD™
Modes à distance
Distance inclinée
entre le récepteur et
l'émetteur
23
