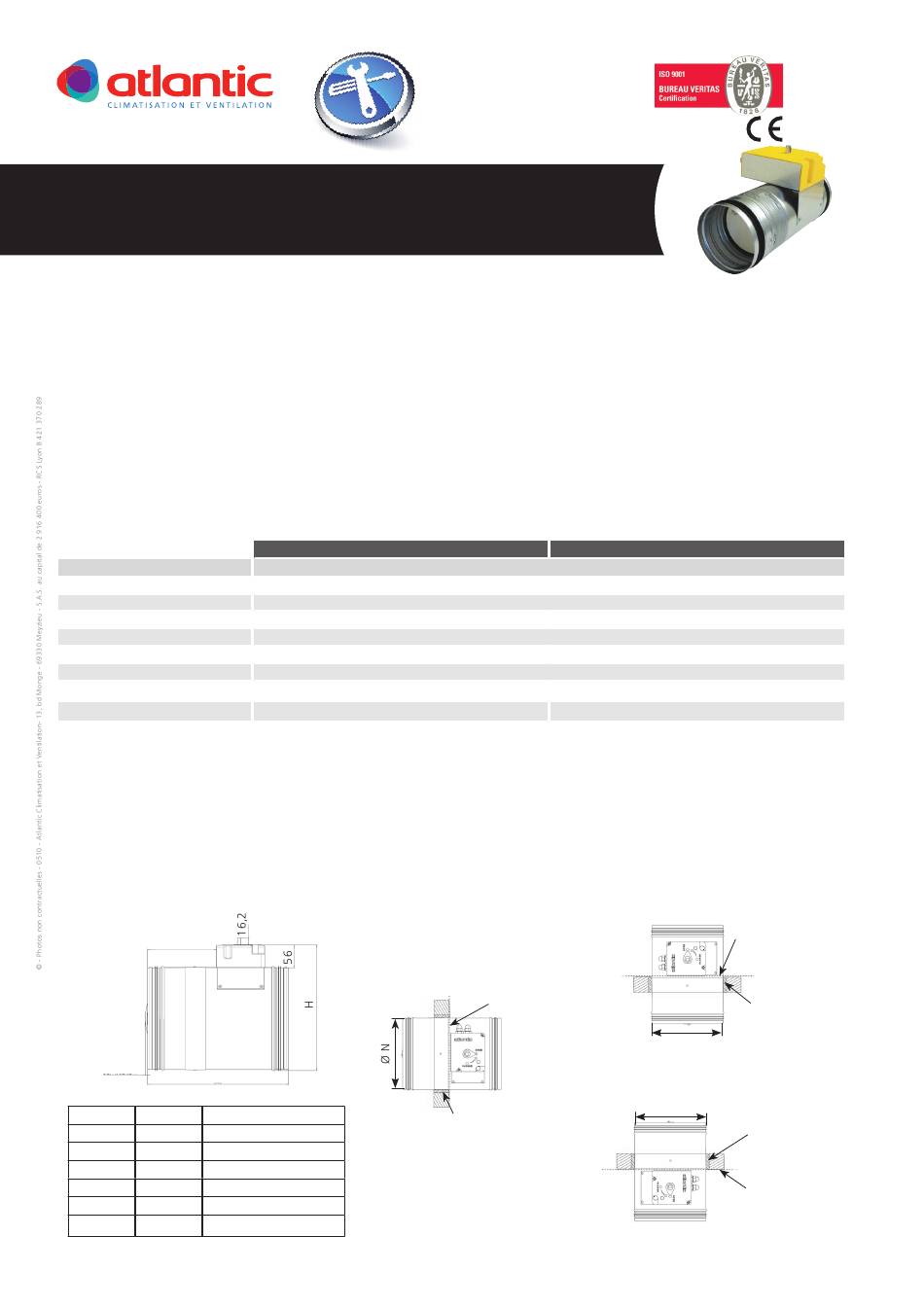

NOTICE DE MONTAGE
CALYSTO L
1. AVERTISSEMENTS
AVANT L'INSTALLATION, LIRE ATTENTIVEMENT LES INSTRUCTIONS CI-DESSOUS :
En cas d'inobservation des conseils et avertissements contenus dans cette notice, le fabricant ne peut-être considéré comme responsable des dommages
subis par les personnes ou les biens.
La notice décrit comment installer, utiliser et entretenir correctement l'appareil, son respect permet de garantir son efficacité et longévité.
Ne pas utiliser cet appareil pour un usage différent de celui pour lequel il est destiné.
Après déballage, assurez-vous qu'il est en bon état, sinon adressez-vous à votre revendeur pour toute intervention.
- ne raccorder l'appareil au réseau que si ce dernier correspond aux caractéristiques inscrites sur la plaque signalétique
- avant toute opération sur l'appareil, couper l'alimentation électrique et s'assurer qu'elle ne peut pas être rétablie accidentellement.
Ce matériel doit être installé par des personnes ayant une qualification appropriée.
Chaque produit ou composant entrant dans cette installation doit également être conforme aux normes qui lui sont applicables.
2. DESIGNATION DU PRODUIT
...CALYSTO -L-... Clapet coupe-feu circulaire équipé TH 70°
...CALYSTO-L+FDC-... Clapet coupe-feu circulaire équipé TH 70° + contacts début et fin de course
3. CARACTERISTIQUES DU PRODUIT
Mode de commande
Mode de réarmement
Mode de déclenchement
Classement au feu
Endurance
Sens de montage
Sens de circulation de l'air
Domaine de validité
Option
4. INSTALLATION DU PRODUIT
Réception du produit : Après déballage, vérifié que le produit n'est pas subit de dégâts pendant le transport.
Prévoir une réservation supérieure de 20 à 30 mm au diamètre (N).
Montage encastrable : Mur et dalle
Scellement :
• Respecter la limite de scellement.
• Avec du béton ou du mortier lame fermée pour éviter les possibles projections lors du scellement
• Le capot de protection doit rester démontable et accessible.
• Ne pas enlever l'adhésif gris collé sur le clapet.
• Raccorder le clapet aux conduits avant scellement.
168,5
DEPASSEMENT
345
Ø N H en mm Dépassement 1/2 lame
100 155
125 180
160 215
200 255
250 305
315 370
CALYSTO - L
Auto commandé par déclencheur thermique 72°C
Manuel (utilisez un tournevis sens anti-horaire)
Manuel par action sur le bouton noir situé sur le capot
Coupe-feu EI120S sur paroi béton 110mm et sur dalle béton 150mm
Clapet circulaire nominal : D100 – D125 – D160 – D200 – D250 – D315
-
Montage mural
Scellement au béton ou mortier
0
0
0
0
5
37
CALYSTO - L + FDC
300 cycles
Indifférent
Indifférent
FDC (contact début et fin de course)
Montage en traversée de plancher :
Montage en dalle ou plancher
Limite de scellement
Montage en traversée de plafond :
Famille 5
N° 5252
Indice B
Date 10/2015
Limite de scellement
Bourrage au mortier
Ø N
Ø N
Bourrage au mortier
Limite de scellement
