Zubehör:
Art.nr-KL1T46A
Art.nr-BL1T46A
Drehmomente für Schrauben und Muttern 8.8:
M6 - 11 Nm
M 8 - 25 Nm
M 12 - 87 Nm
M 14 - 138 Nm
M 10 - 50 Nm
M16 - 210 Nm

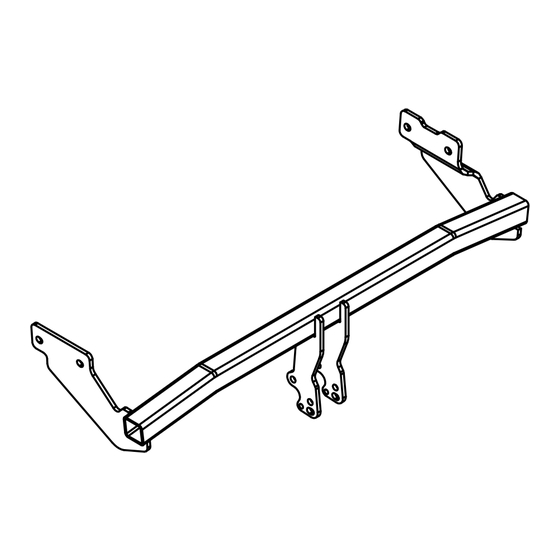

Anhängekupplung
Katalog nr
Klasse: A50-X
zugelassen zur Montage an folgenden Fahrzeugtypen:
Hersteller: KIA
Modell: PICANTO
Typ: 3/5 Türer
ab Bj. 2003 bis 04.2011
Homologationsnummer gemäß der Richtlinien der EKG/ONZ 55.01
Vorschrift: E20-55R-01 1606
Die Anhängekupplung erfüllt die Vorschriften der Verkehrssicherheit. Sie beeinflusst
die Fahrsicherheit und daher ist ausschließlich nur vom Fachpersonal zu montieren. Es
dürfen keinesfalls Konstruktionsänderungen vorgenommen werden. Sonst erlischt die
Verwendungszulassung.
Falls es eine Isolationsschicht oder Fahrzeugunterbodenschutz
Anhängerkupplung befestigt wird, so sind diese zu entfernen. Andere Karosseriestellen
und gebohrte Löcher sind mit der Antikorrosionsfarbe anzustreichen.
Für die Belastungswerte gelten die vom Fahrzeughersteller angegebenen Daten bzw.
max. Masse der Anhänger und max. Stützlast. Dabei dürfen die Höchstkennwerte der
Anhängekupplung nicht überschritten werden.
D-Wert Formel:
max. Masse Anhänger [kg] x
Max. Fahrzeuggesamtgewicht [kg]
max. Masse Anhänger [kg] +
Max. Fahrzeuggesamtgewicht [kg]
PPUH AUTO-HAK Sp.J.
Produkcja Zaczepów Kulowych
Henryk & Zbigniew Nejman
76-200 SŁUPSK ul. Słoneczna 16K
tel/fax (059) 8-414-414; 8-414-413
E-mail: office@autohak.com.pl
www.autohak.com.pl
T46A
Technische Daten:
D – Wert : 5,0 kN
Max. Masse Anhänger: 700 kg
Max. Stützlast: 28 kg
EINLEITUNG
9,81
=
X
1000
gibt, wo die
D [kN]
