ZAPTEC ZapCharger Pro Manuel D'installation page 13

Befestigen Sie die Säule am Boden
Die Befestigung am Boden erfolgt einfach mittels der 4 Schraublöcher an der Unterseite (Grundplatte) der Standardplatte CC160.
Beispiel Grundplatte – Hersteller Vik Ørsta
Ankerplatte CC160, M20x400 (Nr. 3640400)
Stützplatte CC160 M20 (Nr. 3640427)
Montage der Ladestation
Die Rückplatte der Ladestation wird mit 4 Schrauben und 4 M4 Muttern an der Säule befestigt.

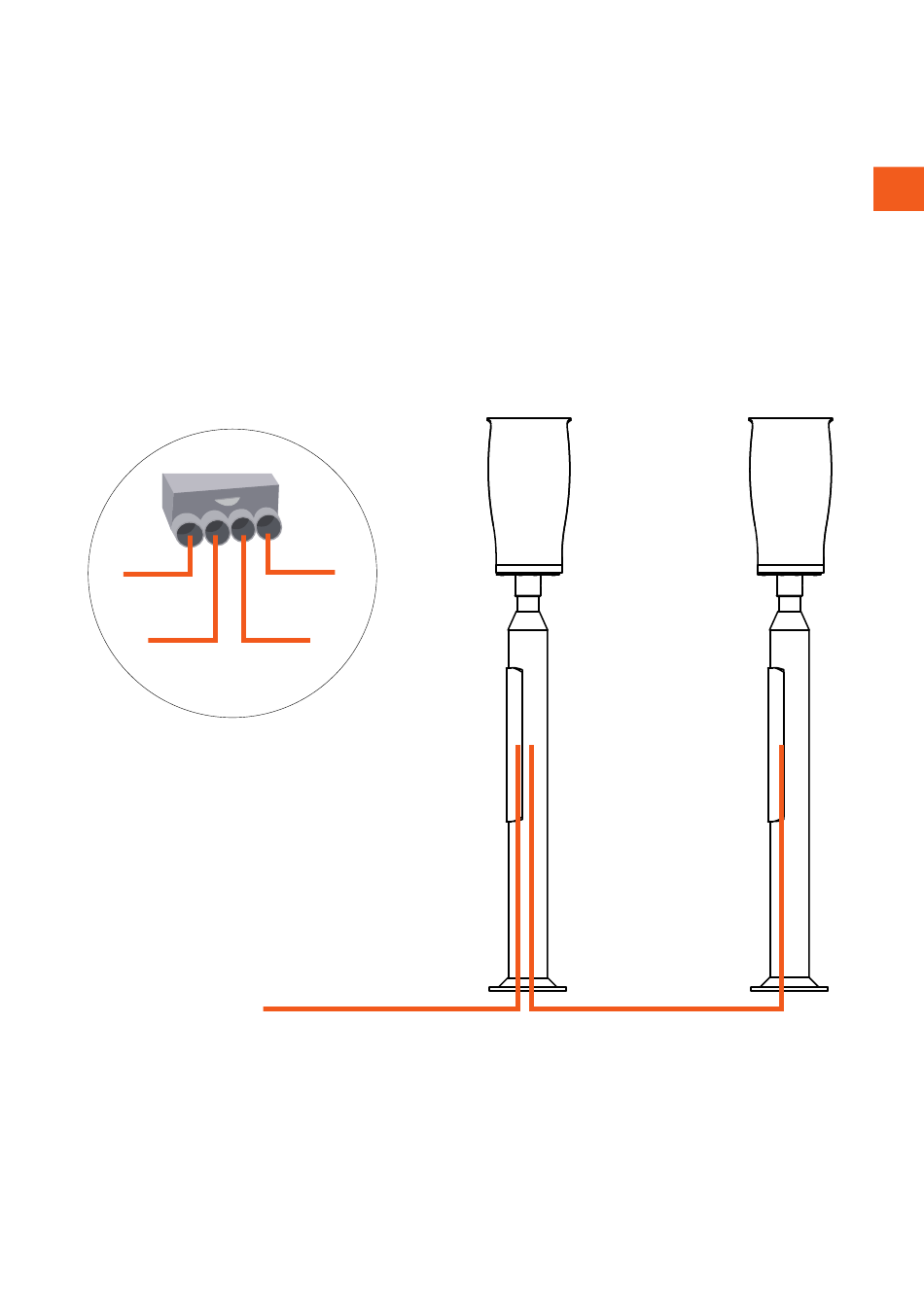

Schaltbild
Der Satz Anschlussklemmen besteht aus 5 Klemmblöcken, die wie unten gezeigt gekoppelt sind.
1
A
Strom Eingang
B
ZapCharger Pro ZapCharger Pro
- Links - Rechts
C
D
E
F
1
2 1
A
ZapCharger Pro
- Links
Strom Ausgang
B
C
D
Strom Eingang (max. 63A
3-phasig)
E
F
2 1
3 2 4
Twin-Säule
ZapCharger Pro
- Rechts
Strom Eingang und
Ausgang
3 2 4
DE
3 5 4
Dept. Technical reference
3 5 4
