Aiphone JOW2D Instructions

Le JOW2D est un adaptateur pour le système vidéo de la gamme JO. Il permet à 2 platines de rue vidéo
d'être installées sur un même système. L'adaptateur dispose d'entrées pour 2 platines de porte vidéo JO et de
sorties pour contrôler l'ouverture de la porte pour chacune de ces platines de rue. Lorsque l'une des platines
de rue appelle, la vidéo s'affi che sur le(s) moniteur(s) intérieur(s). La personne à l'intérieur répond à l'appel et
lorsque elle appuie sur le bouton d'ouverture de la porte, seule l'ouverture de l'appelant se déclenche. Si une
platine de rue est en cours d'utilisation, l'autre platine de rue sera bloquée.
Note : 1 seule caméra de platine de rue peut être visualisée par le moniteur principal (monitoring).

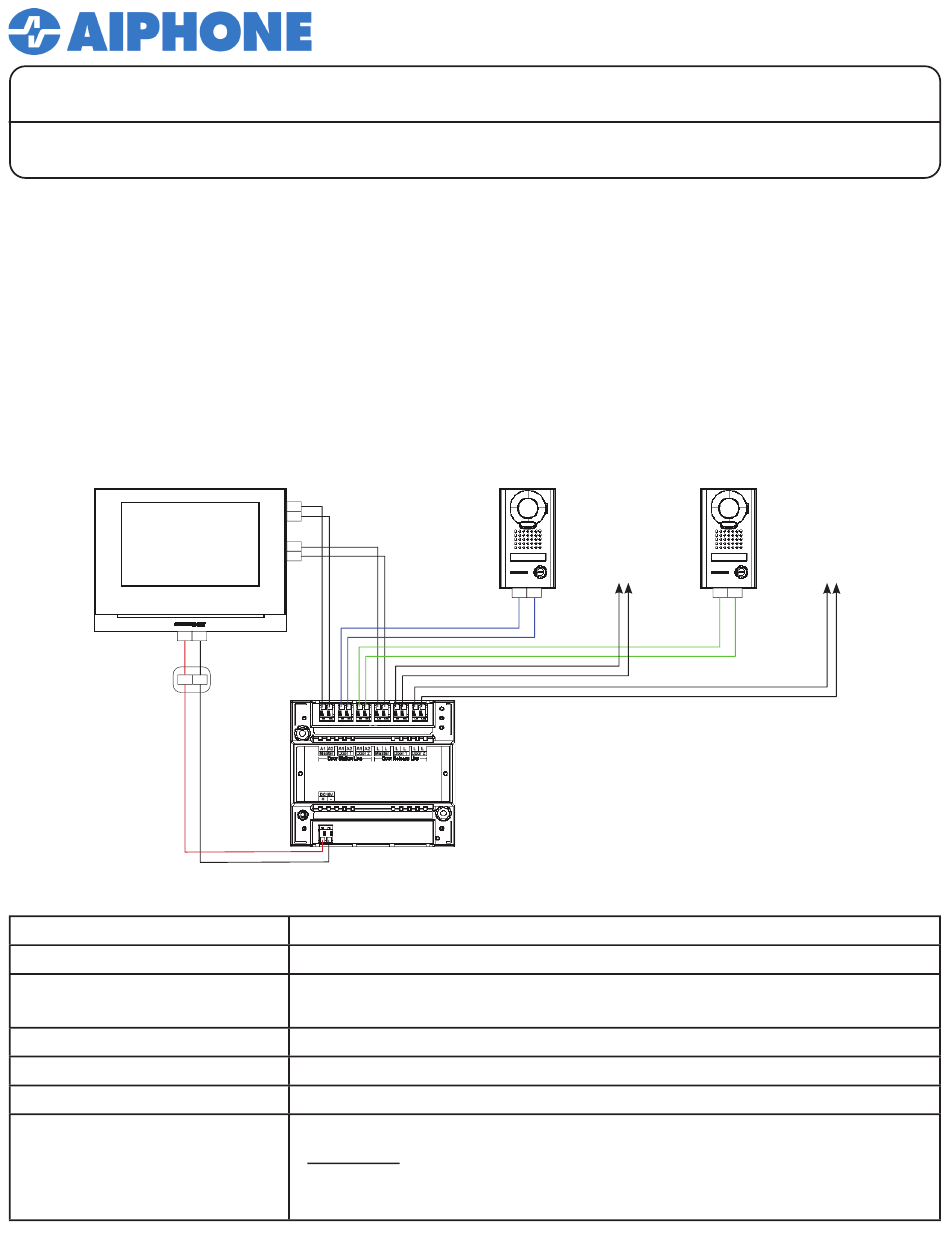

CABLAGE
JO1MDW / JO1MD / JO1FD
+ -
+ -
PS1820DM
SPECIFICATIONS
Alimentation
Consommations
Sortie de relais
Température fonctionnement 0° à + 40°C - Installation du JOW2D en intérieur exclusivement
Montage
Dimensions (mm)
Distances (m)
Aiphone SAS www.aiphone.fr
JOW2D
Adaptateur 2 entrées pour série JO
- INSTRUCTIONS -
A1
A2
L
L
JOW2D
18 VDC (avec PS1820DM du moniteur maître JO)
100 mA (max), 18 mA (en veille)
• Avec installation JO1MDW seulement : 24 VDC, 1 A
• Avec installation JO1MD ou JO1FD : 24 VDC, 500 mA
7 modules DIN ou à vis (non fournies)
108 (H) x 122 (L) x 61 (P)
• Platine de rue > JOW2D > moniteur maître : 100 m
Exemple : distance entre platine et JOW2D = 75 m alors distance
max JOW2D et moniteur = 25 m
• JOW2D > PS1820DM : 30 m
sav@aiphone.fr
JODV / JODVF
Porte n° 1
Gâche & alim.
porte n° 1
A1 A2
*La platine JODV peut être achetée séparément.
Note : Voir page 2 pour le câblage 2 portes & 2 moniteurs
maîtres
JODV*
Porte n° 2
Gâche & alim.
porte n° 2
A1 A2
JOW2D Inst - 1/2 - 0421
