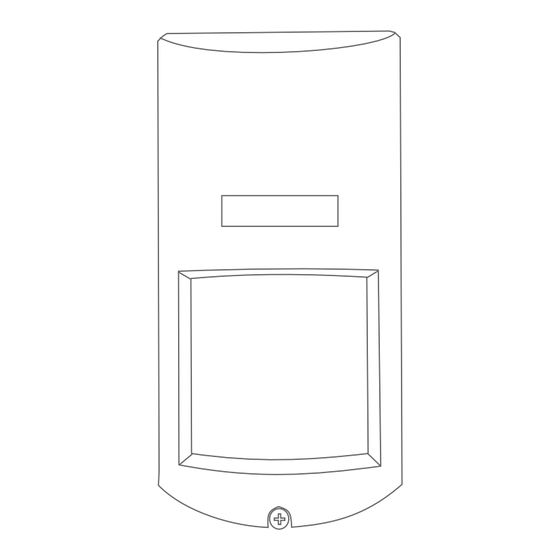

- Page 1 Détecteur de mouvement extérieur pet immune WMO501...
- Page 3 Recommandations Veuillez faire attention aux points suivants : SOLEIL La lumière du soleil directe ou réfléchie nuit au bon fonctionnement du détecteur, essayez donc de l'éviter lors de l'installation. Notre détecteur PIR d'extérieur utilise un système de détection de la lumière à double couche très efficace pour filtrer les lumières parasites.
- Page 4 Limitation du produit Ce détecteur est un produit fiable de grande qualité. Cependant, il peut provoquer les problèmes suivants en matière de transmission radio et de limitations règlementaires (FCC ou autres règlementations) : A.Quel que soit le code sélectionné, la centrale peut être bloquée par des interférences radio dues à...
- Page 5 Spécifications techniques Alimentation : Batterie lithium 1/2 AA 3,6V Courant : 12uA (veille) 15mA (alarme) Hauteur d'installation : 1,8m-2,4m + 6 m Champ de détection : 12m*12m 100° Compensation de température : numérique Sensibilité : 2 ou 3 impulsions Vue d’en haut Anti IEM (interférences électromagnétiques) : 0,1-500MHz/30V/m...
- Page 6 Installation Choisissez l'emplacement le plus adapté, positionnez-le correctement et évitez de l'installer à proximité de portes, fenêtres, machines allumées ou sources de chaleur. Ne pas placer le détecteur face à La base d'installation doit Tenir à l'écart des une source de froid ou de chaleur être stable câbles haute tension Attention aux véhicules...
- Page 7 Angle d'installation Hauteur d'installation La détection dépend mécaniquement Il est conseillé d'installer le détecteur à des angles d'intrusion une hauteur comprise entre 1,8 et 2,4 m. Sensibilité inférieure Hauteur appropriée 2.6m 1.5m Sensibilité supérieure 1.5m 4.5m 7.5m 10.5m La distance de détection peut être réduite pour des Emplacement trop haut : il génère des zones aveugles mouvements provenant...
- Page 8 Vis de l'unité PCB (circuit imprimé) Dévissez la vis de l'unité PCB comme le montre le schéma, appuyez sur les attaches avec 2 doigts pour les enfoncer et l'unité PCB peut enfin être démontée. Le détecteur peut alors être installé en fonction des besoins. Orifices pour fixation avec les supports Orifices pour fixation murale Orifices pour fixation murale...
- Page 9 Parties internes Mode TEST ou UTILISATION Résistance à l'oscillation Jeu de données Jeu d'adresses Repère Capteur PIR Interrupteur anti-arrachement (ne pas toucher) Antenne Émetteur sans fil P A 3x1 0 P A 3x1 0 Ces 4 trous nécessitent des vis P3*10 Rondelle en caoutchouc étanche P A 2.6 x 1 5...
- Page 10 Lorsque le cavalier est placé en Mode Impulsion mode UTILISATION, le détecteur TEST 3P 2P peut être déclenché à intervalle de UTILISATION 4 minutes afin d'économiser de Mode TEST l'énergie (mode conseillé). (statut consommateur d'énergie) Mode Impulsion Lorsque le cavalier est placé en TEST 3P 2P mode TEST, le détecteur peut être UTILISATION...
- Page 11 émoin LED Résistance aux oscillations 4,7M 3,3M 1,5M Témoin d'alarme (LED) Lorsque le cavalier est en mode ARRÊT (OFF), le témoin ne s'allumera pas même si l'alarme est déclenchée afin de préserver la discrétion du système de même que l'énergie de la batterie. (méthode conseillée) Résistance Témoin LED...
- Page 12 Batterie faible et remplacement de la batterie 2. Dévissez légèrement les 3 vis 3. Vous pouvez maintenant indiquées sur le schéma remplacer la batterie 1. Abaissez l'unité PBC comme indiqué sur le schéma Lorsque la tension de la pile est inférieure à 2,85V, le détecteur émettra un signal d'avertisse- ment puis la LED clignotera 5 fois de suite.
- Page 13 Graphique sur l'effet des réglages de la lentille grand angle 2.13.1 2.1m 10.4 1.8 2.7 4.8 2.1m 3.4 5.2 1.5 2.3 3.7 2.1m 2.9 4.4 Remarque : si le support multidirectionnel est utilisé, la plage de détection sera différente de la description ci-dessus.
- Page 14 Compatible avec les animaux Le niveau de tolérance de l'immunité des animaux domestiques influe fortement sur le fonctionnement du détecteur PIR ; en effet, nous adoptons simultanément 2 méthodes pour gérer la présence des animaux de compagnie. 1. La méthode physique : un procédé spécial de détection propre aux lentilles de Fresnel pour abaisser le taux de fausses alarmes générées par les petits animaux.
- Page 15 1. Utilisez une pile de meilleure qualité (pile 1. Pile de mauvaise qualité d'usine ou de bonne marque) Autonomie de 2. Le détecteur n'est pas en mode 2. Réglez le cavalier (jumper) en mode la pile réduite UTILISATION UTILISATION 3. Éteignez le témoin d'alarme LED pour 3.
