Raccordement de l'unité à une alimentation électrique à tarif
normal
1 À l'aide du câble approprié, raccordez l'alimentation électrique
au chauffage du circuit, comme indiqué sur le schéma de
câblage et l'illustration ci-dessous.
1
1 2 3 4
2
1 1 3
2 2
L
N
X11M
1 Disjoncteur de protection contre les fuites à la terre
2 Fusible
2 Raccordez le conducteur de terre (jaune/vert) à la vis de terre.
3 Fixez le câble aux supports d'attache-câbles au moyen
d'attache-câbles pour réduire les contraintes.
4 Reconnectez les fils conformément à l'illustration ci-dessous.
1 2 3 4
1 1 2 2 3 4
L
N
X11M

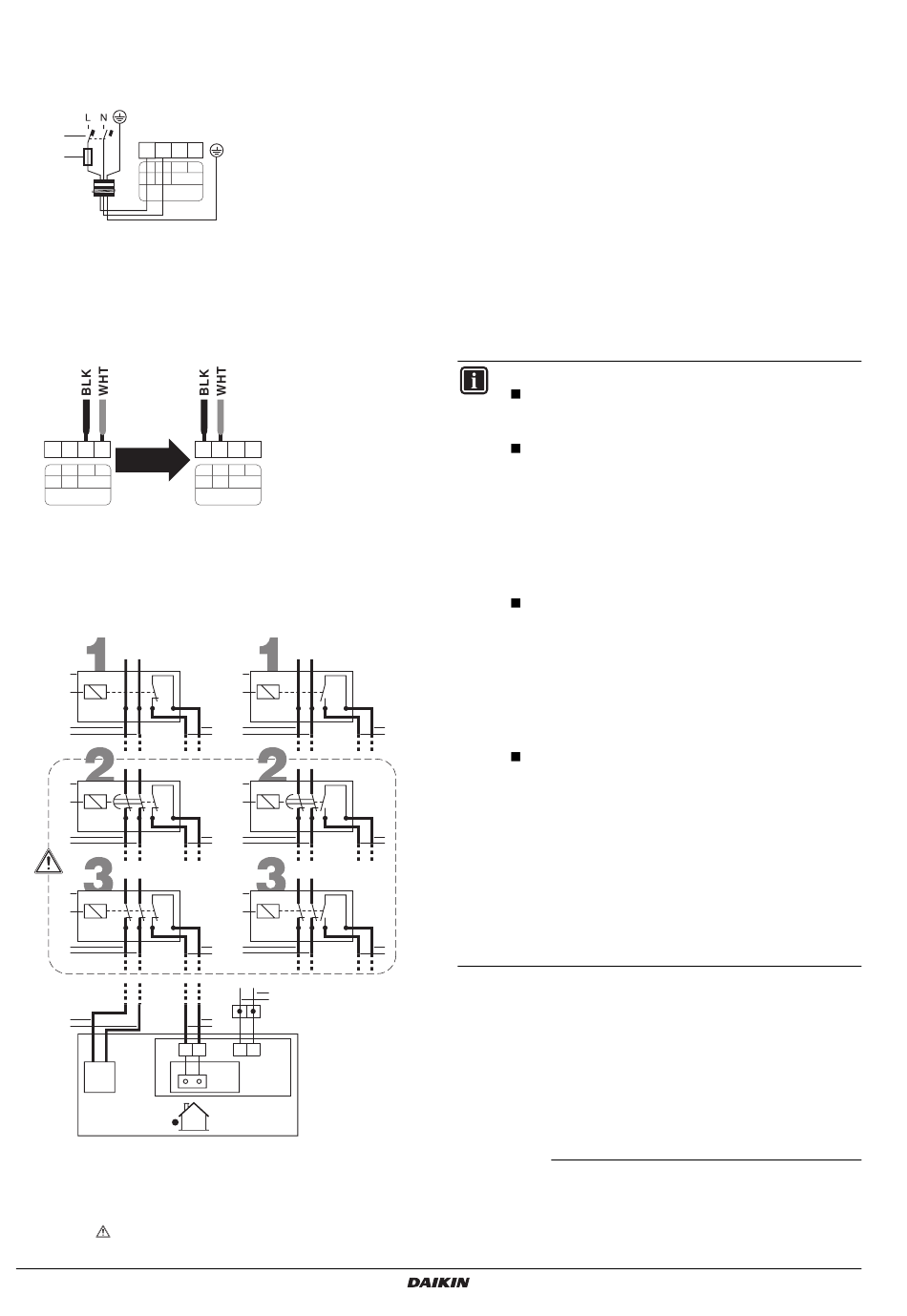

Types possibles d'alimentation à taux réduit
La figure ci-dessous représente les connexions possibles et les
exigences pour raccorder l'équipement à ce type d'alimentation
électrique:
[d-01]=1
L N
1
2
S2S
3
L N
1
2
S2S
3
L N
1
2
S2S
3
3
X2M
17 18
1 Boîte d'alimentation électrique à tarif réduit
2 Récepteur contrôlant le signal de la compagnie d'électricité
3 Alimentation de l'unité
4 Contact sans tension
5 Alimentation électrique au tarif du kWh normal
Uniquement autorisé pour les modèles EDL et EBL
Manuel d'installation
29
4
1 2 3 4
1 1 2 2 3 4
L
N
X11M
[d-01]=2
L N
1
2
S2S
4 3
L N
1
2
S2S
4 3
L N
1
2
S2S
4 3
L N
5
4
X11M
1 2
A1P
X40A
Lorsque l'unité est connectée à une alimentation électrique à tarif
réduit, le contact sans tension du récepteur contrôlant le signal de
tarif réduit de la compagnie d'électricité doit être connecté aux pinces
17 et 18 de X2M (comme illustré dans la figure ci-dessus).
Lorsque le paramètre [d-01]=1 au moment où le signal de tarif réduit
est envoyé par la compagnie d'électricité, ce contact s'ouvrira et
l'unité passera en mode d'arrêt forcé
Lorsque le paramètre [d-01]=2 au moment où le signal de tarif réduit
est envoyé par la compagnie d'électricité, ce contact se fermera et
l'unité passera en mode d'arrêt forcé
Type 1
Ce type d'alimentation électrique à tarif réduit n'est pas interrompu.
Type 2
Ce type d'alimentation électrique à tarif réduit est interrompu une fois
la période écoulée.
Type 3
Ce type d'alimentation électrique à tarif réduit est interrompu
immédiatement.
INFORMATIONS
Lorsque la fonction d'alimentation à tarif préférentiel
est activée, la fonction d'assèchement de chape ne
peut pas être activée.
Lors du raccordement de l'équipement à une
alimentation électrique à tarif réduit, changez le
réglage sur place [d-01]. Si l'alimentation électrique
à tarif réduit est du type 1 ou si l'unité est raccordée
à une alimentation électrique à tarif normal (via 1-2,
X11M), modifiez les deux réglages sur place [d-01] et
[d-00]. Reportez-vous à la section
électrique à tarif réduit/Valeur de décalage local loi
d'eau" à la page
Si l'alimentation électrique à tarif réduit est du type 1
ou si l'unité est raccordée à une alimentation
électrique à tarif normal, l'unité se mettra à l'arrêt de
force. Le contrôle de la pompe solaire est toujours
possible.
Lorsque le signal d'alimentation électrique à tarif réduit
est envoyé, l'indication de contrôle centralisée e se
mettra à clignoter pour indiquer que le tarif réduit est
4
actif.
Les chauffages ne peuvent pas être commandés si
l'alimentation électrique à tarif réduit est de type 2 ou 3
ou si l'unité n'est pas raccordée à une alimentation
électrique à tarif normal. Le chauffage d'appoint et le
surchauffage ne peuvent alors pas être contrôlés.
L'interruption de cette alimentation électrique ne doit
4
pas être supérieure à 2 heures, sinon l'horloge en
temps réelle du contrôleur sera réinitialisée.
Pendant l'interruption de l'alimentation électrique,
l'affichage du contrôle sera vide.
Reportez-vous à la section
électrique à tarif réduit comme illustré ci-dessous de
4
type 2 ou 3" à la page
(1) Lorsque le signal est à nouveau libéré, le contact sans tension se fermera
et l'unité recommencera à fonctionner. Il est dès lors important de laisser
la fonction de redémarrage automatique activée. Reportez-vous à la
section "[3] Redémarrage automatique" à la page
(2) Lorsque le signal est à nouveau libéré, le contact sans tension s'ouvrira et
l'unité recommencera à fonctionner. Il est dès lors important de laisser la
fonction de redémarrage automatique activée. Reportez-vous à la section
"[3] Redémarrage automatique" à la page
(1)
.
(2)
.
"[d] Alimentation
46.
"Pour une alimentation
28.
36.
36.
E(D/B)(H/L)Q011~016BB
