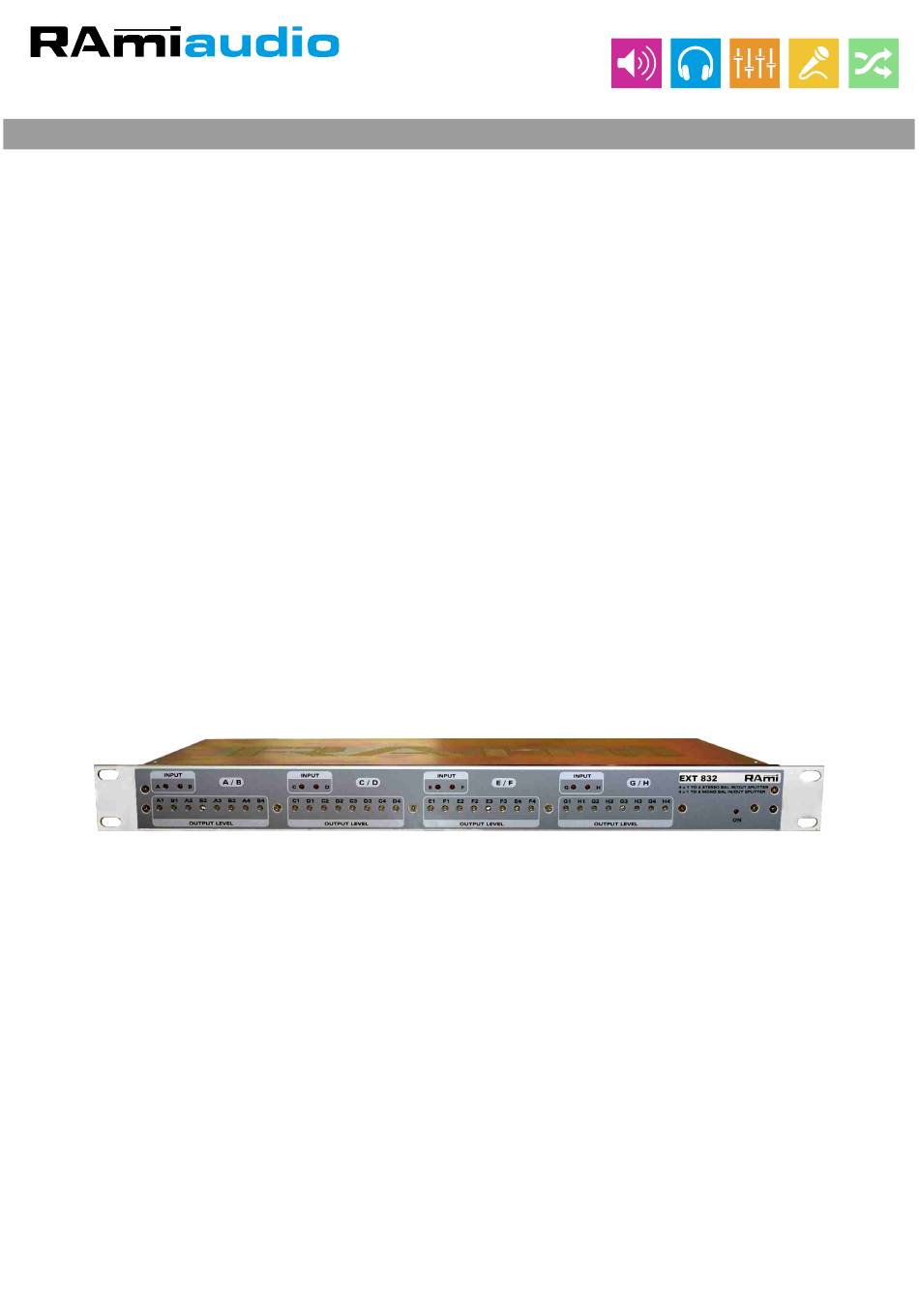

- Page 1 AUDIO VIDEO PROFESSIONNEL WWW.RAMIAUDIO.COM EXT832 Distributeur 8 entrées / 32 sorties Manuel Utilisateur...
- Page 2 RAmi EXT832...
-
Page 3: Table Des Matières
SOMMAIRE INTRODUCTION : ......................SYNOPTIQUE : ....................... FACE AVANT : ........................ FACE ARRIERE : ......................CAVALIERS : ........................CARACTERISTIQUES: ...................... INFORMATION : ......................RAmi EXT832... - Page 4 DESCRIPTION L’EXT832 réunit dans un boîtier 1U, 19", un distributeur de modulation Audio Analogique Symétrique, avec de multiples possibilités, et de multiples départs. En effet, il peut être configuré soit en : 4 distributeurs de 4 modulations stéréo symétriques ...
-
Page 5: Synoptique
- B2 (A+B)/2 (A+B)/2 (A+B)/2 - A3 - A4 (A+B)/2 - B3 - B4 (A+B)/2 (C+D)/2 (C+D)/2 (C+D)/2 (C+D)/2 (C+D)/2 (C+D)/2 (C+D)/2 (C+D)/2 (E+F)/2 (E+F)/2 (E+F)/2 (E+F)/2 (E+F)/2 (E+F)/2 (E+F)/2 (E+F)/2 (G+H)/2 (G+H)/2 (G+H)/2 (G+H)/2 (G+H)/2 (G+H)/2 (G+H)/2 (G+H)/2 RAmi EXT832... -
Page 6: Face Avant
3 - Réglage du niveau de sortie du canal A / B. 4 sorties stéréo symétriques ou 8 sorties mono symétriques. (Potentiomètre multitour cermet; gain réglable de -14 à +10dB). Idem pour les entrées et les sorties C, D, E, F, G et H. 4 - Témoin lumineux de présence secteur. RAmi EXT832... -
Page 7: Face Arriere
C - Embase RJ45 des entrées A / B / C / D. IN A IN B IN C IN D D - Embase RJ45 des sorties C1 / D1 / C2 / D2. OUT C1 OUT D1 OUT C2 OUT D2 RAmi EXT832... - Page 8 G - Embase RJ45 des sorties E3 / F3 / E4 / F4. OUT E3 OUT F3 OUT E4 OUT F4 H - Embase RJ 45 des entrées E / F / G / H. IN E IN G IN F IN H RAmi EXT832...
- Page 9 Embase RJ45 des sorties G1 / H1 / G2 / H2. OUT G1 OUT H1 OUT G2 OUT H2 Embase RJ45 des sorties G3 / H3 / G4 / H4. OUT G3 OUT H3 OUT G4 OUT H4 Embase secteur de type CEI. RAmi EXT832...
-
Page 10: Cavaliers
Choix pour les sorties A1, A2, A3, A4 et B1, B2, B3, B4 de la modulation de l'entrée A ou B ou la réduction mono A+B. Dans l'exemple ci-dessus toutes les sorties A sont alimentées par l'entrée A, et toutes les sorties B sont alimentées par l'entrée B. RAmi EXT832... -
Page 11: Caracteristiques
4 kg INFORMATIONS Attention L'alimentation de l’EXT832 dispose d'un connecteur d'alimentation d'énergie (2 pôles + terre). La terre doit être impérativement reliée à la terre du réseau d’énergie. Ne jamais faire fonctionner cet équipement sans le raccordement à la terre. - Page 12 7 Rue Raoul Follereau 77600 BUSSY SAINT GEORGES - FRANCE Tél. : 33 (0)1 64 66 20 20- Fax : 33 (0)1 64 66 20 30 E-mail : rami@ramiaudio.com www.ramiaudio.com RAmi se réserve le droit de modifier les spécifications du produit sans préavis.
