DESCRIPTION
Le NRT 305 permet d'interfacer les cartes d'entrées / sorties de commande GPO - GPI des cartes PC.
Il fournit en interne une tension de 12V, permettant d'alimenter des télécommandes spécifiques. Cette
tension alimente aussi les optocoupleurs d'entrée, des cartes d'entrée / sortie, permettant d'utiliser pour la
commande, une boucle sèche ou un collecteur ouvert.
Deux groupes identiques comprennent chacun une Sub-D 37 points, "dispachée" au niveau des entrées /
sorties, en envoyant les entrées sur une embase Sub-D 25 points femelle, et les sorties sur une embase Sub-D
25 points mâle.

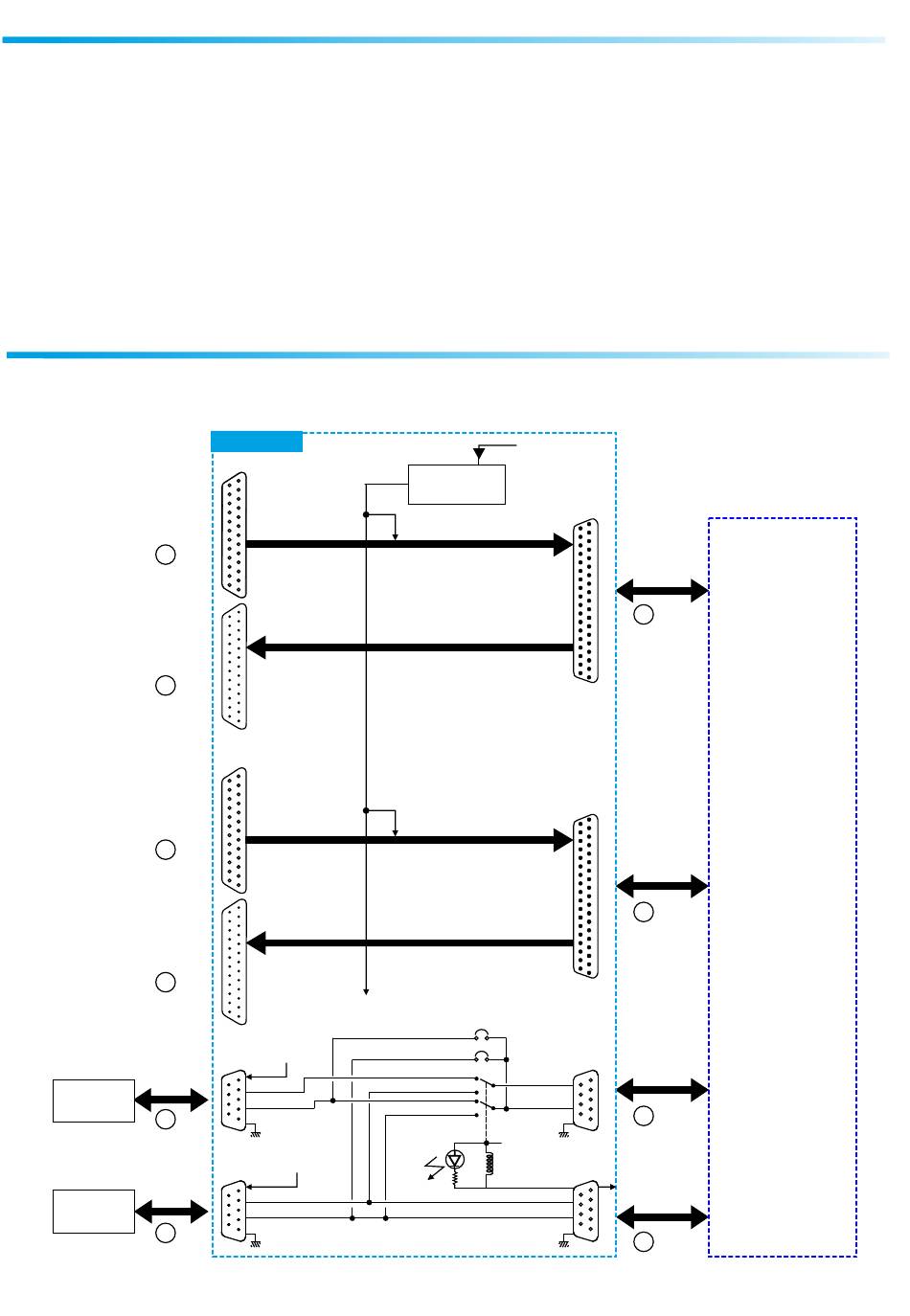

SYNOPTIQUE
INPUTS
E0..E7
D
OUTPUTS
S0..S7
B
INPUTS
E8..E15
E
OUTPUTS
S8..S15
G
H
I
Rami
NRT 305
12 V
Sub-D 25 pts
female
Sub-D 25 pts
male
Sub-D 25 pts
female
Sub-D 25 pts
male
Sub-D 9 pts
male
+12V
7
2
3
5
Sub-D 9 pts
+12V
male
7
2
3
5
220 V
Sub-D 37 pts
male
Sub-D 37 pts
male
S2
Sub-D 9 pts
S1
female
RX
2
TX
3
5
+12V
Cde
Sub-D 9 pts
female
9
RX
2
TX
3
5
3
PC1 - P16 R16
C
PC1 - P16 R16
F
COM 1
J
COM 2
K
NRT305
