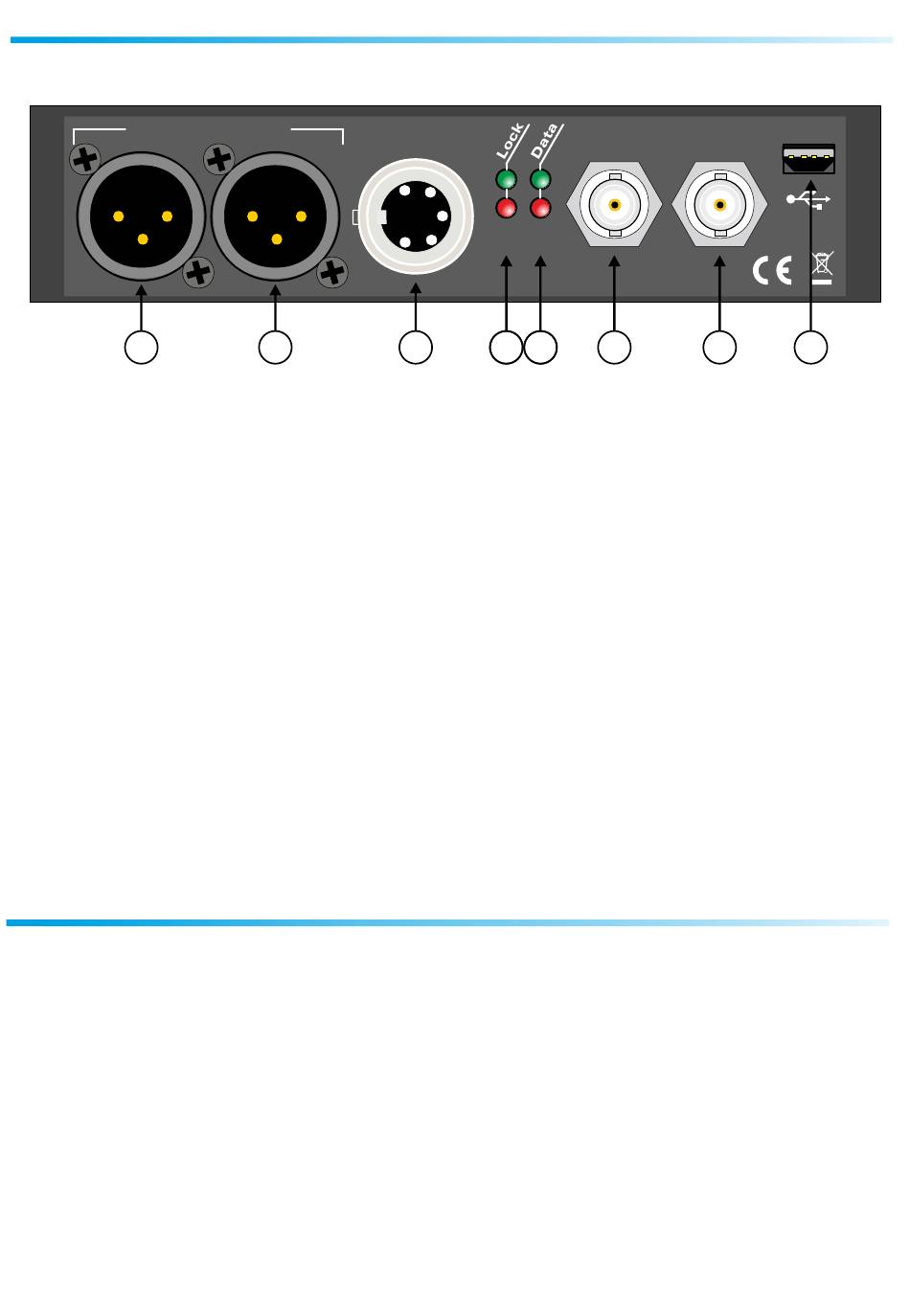

FACE ARRIERE
OUT MONITOR
H
A - Port USB pour la mise à jour du firmware.
B - Sortie SDI. Cette sortie est la recopie de l'entrée SDI avec une remise en forme (reclocker) .
L'action sur le signal SDI par l'AMC800 ne modifie pas ce signal SDI de sortie.
C - Entrée SDI. Format possible SD, HD ou 3G
D - Détection d'erreur sur les data. Vert = OK, rouge = défaut.
E - Détection d'erreur sur la synchronisation. Vert = OK, rouge = défaut
F - Connecteur d'entrée d'alimentation. L'alimentation 12 Volts est fournie avec l'équipement.
Consommation en courant maximum 600mA.
G - Sortie monitor analogique symétrique du canal A/ gauche.
H - Sortie monitor analogique symétrique du canal B/ droit.
INFORMATION
Attention
Ne jamais démonter l'équipement, sans avoir pris la précaution de débrancher le cordon
d'alimentation.
Eviter l'exposition à de trop fortes températures.
Ne jamais exposer l'alimentation et l'appareil à la pluie, la neige ou à l'humidité.
L'AMC800 dispose d'un amplificateur pour casque, évitez les niveaux importants ou les
expositions prolongées capables d'endommager l'ouïe de façon irréversible.
L'AMC800 est conforme aux normes suivantes :
EN60065, EN55013, EN55020, EN60555-2, et EN60555-3, d'après les dispositions de la directive
73/23/EEC, 89/336/EEC et 93/68/EEC.
Rami
B
A
G
DC 12V
Max 600mA
F
E D
9
SDI
SDI LOOP
OUT
IN
Made in France
C
B
A
AMC800
