Montar / Instalar o equipamento

Montar / Instalar o equipa-
mento

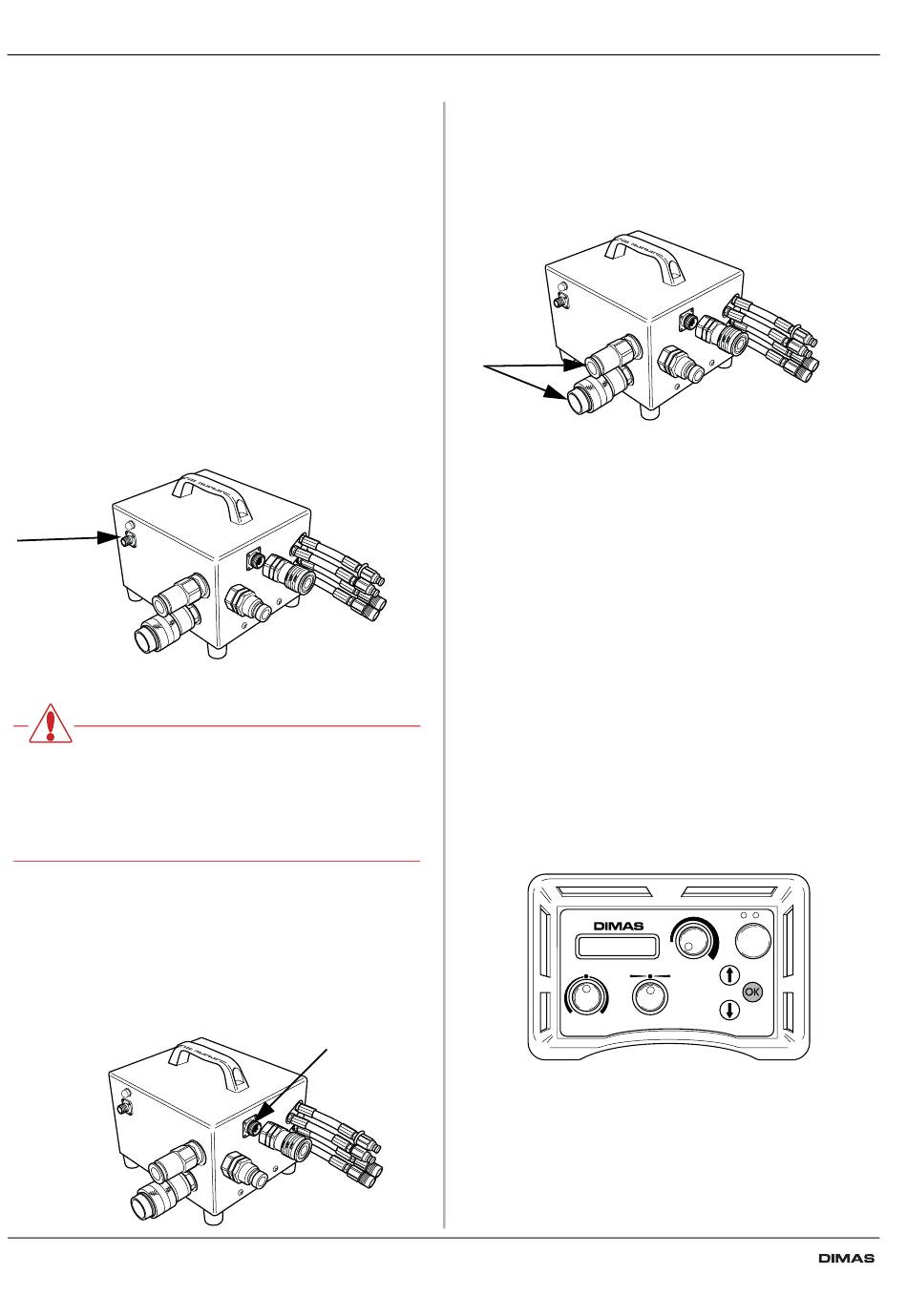

Quando o RC 455 é entregue, há apenas uma ficha de
12 V CC no cabo de corrente. Para que a máquina possa
funcionar, a extremidade do cabo que não tem ficha tem
que ser ligada ao cabo de saída de corrente da unidade
hidráulica.
Após a máquina ter sido transportada para o local
apropriado e a ferramenta a usar ter sido montada
correctamente, tem-se que ligar a máquina:
1. Gire a chave da unidade a Diesel para a posição de
ignição sem dar o arranque ao motor Diesel.
2. ligue o cabo eléctrico proveniente da unidade a Diesel
a RC 455.
AVISO!
RC 455 só pode ser ligado a tensão de 12 V
CC. Se a máquina for ligada a uma tensão
superior, pode tanto o equipamento como
o operador sofrer graves danos.
3. Ligue o controlo remoto com o cabo de barramento
CAN. Fixe a ficha do cabo enroscando-a
manualmente.
Se a máquina estiver equipada com rádio, pode-se
ligar uma antena em vez do cabo de barramento CAN.
Nesse caso a antena é enroscada no lugar onde se
montaria o cabo de barramento CAN.
84 - Português
Manual de instruções RC 455E
4. Certifique-se de que a paragem de emergência não
está activada no controlo remoto. O display do
controlo remoto mostra então "SMARTBOX LIGAR
CONJUNTO DE MANGUEIRAS"
5. Ligue as mangueiras hidráulicas provenientes da
unidade a Diesel a RC 455.
6. No caso de se usar CS2512, ligue as conexões fêmea
do bloco redutor de pressão às conexões macho de
RC 455.
7. Ligue as mangueiras hidráulicas de RC 455. Há dois
tipos de mangueiras hidráulicas entre RC 455 e a
ferramenta seleccionada (WS 462, 463 ou CS 2512):
Numa serra para paredes da série WS 400, as quatro
mangueiras mais delgadas comandam os motores de
alimentação da serra, ou seja, a introdução e extracção
da serra na parede e o avanço longitudinal da serra. As
duas mangueiras mais grossas accionam o disco.
Se for ligada uma serra de fio CS 2512 à unidade, as
duas mangueiras mais delgadas comandam a tensão
do braço do carregador e as duas mais grossas
accionam o fio.
As mangueiras do conjunto de mangueiras marcadas
com anilhas vermelhas no conector, devem ser liga-
das aos conectores marcados com anilhas idênticas.
8. Após todas as mangueiras hidráulicas terem sido
ligadas, confirmar premindo OK no controlo remoto
9. Arranque o motor Diesel e deixe-o a funcionar na
marcha em vazio.
10.O display mostra então "DIMAS SMARTBOX LIGAR
MOTOR". Se o menu não mostrar isso, siga as
instruções apresentadas no display.
11. Verifique se o equipamento todo está pronto a ser
usado.
