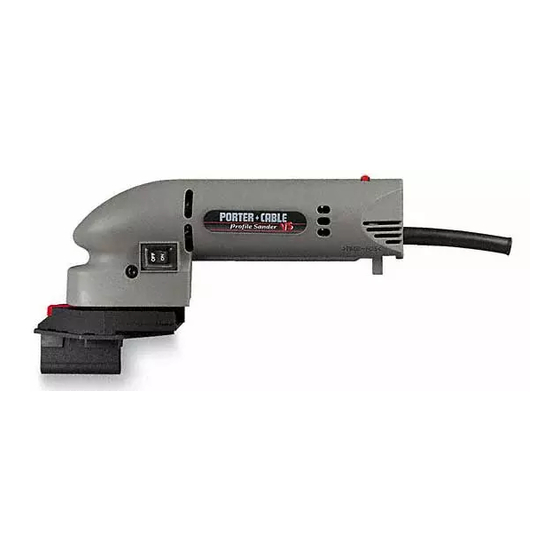

Porter Cable 444 Manuel D'utilisation

Ponceuses a gabarits à double isolation
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Instruction
manual
To learn more about Porter-Cable
visit our website at:
http://www.porter-cable.com
Copyright © 2006 Porter-Cable
ESPAÑOL: PÁGINA 19
FRANÇAIS : PAGE 37
Double Insulated
Profile Sanders
MODEL 444
MODEL 444VS
Please make certain that the person who is
to use this equipment carefully reads and
understands these instructions before starting
operations.
The Model and Serial No. plate is located on the
main housing of the tool. Record these numbers in
the spaces below and retain for future reference.
®
Model No. __________________________________
Type _______________________________________
Serial No. __________________________________
Part No. A14114 - 03-13-06 - Rev. B
IMPORTANT!
