Controleur a came digital
CamCon 30
2.
Principe de fonctionnement

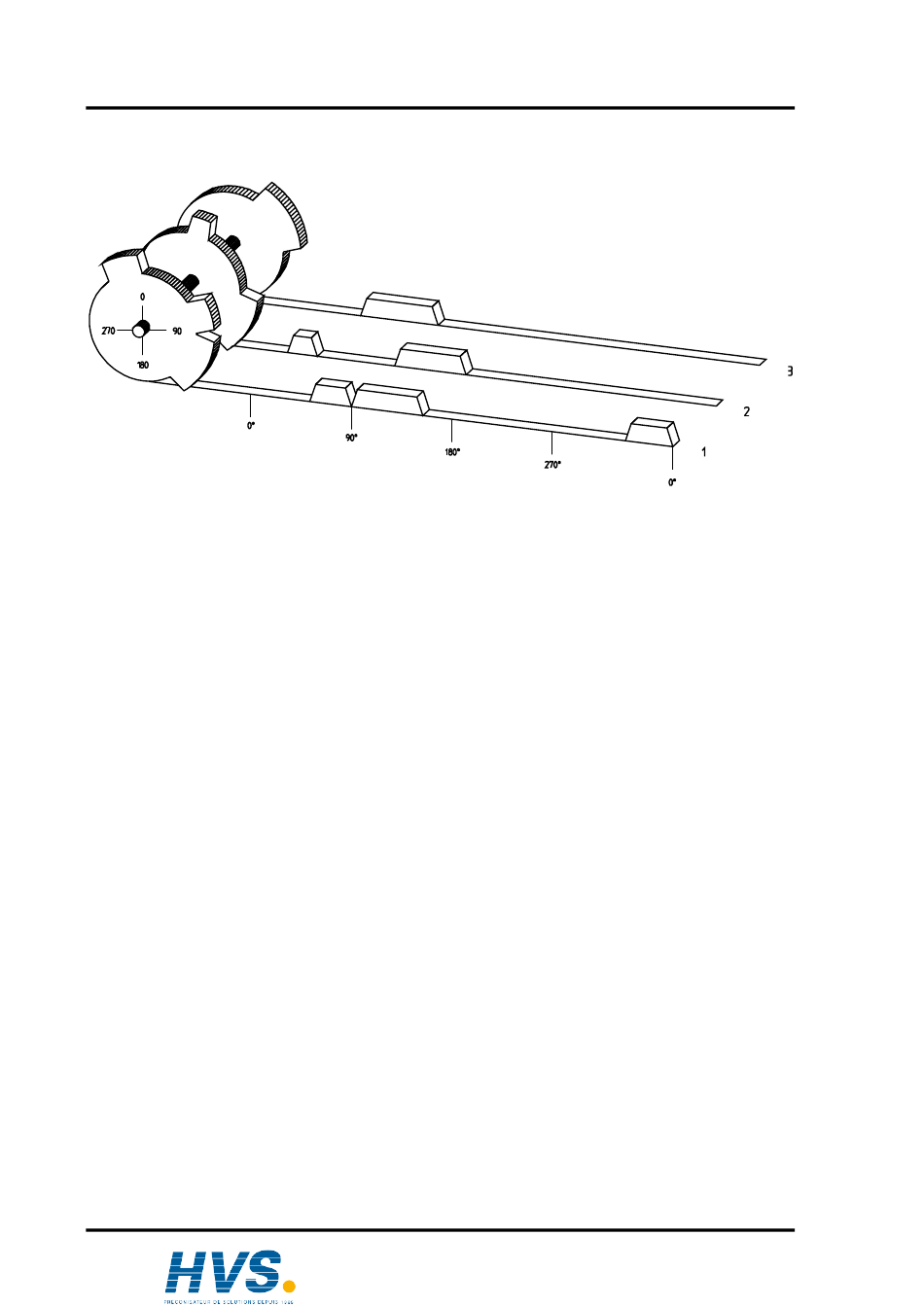

Ill:Présentation du principe d'un controleur à came
Pour une meilleure compréhension du fonctionnement d'un controleur à came, le principe est
représenté ci dessous. Il possède 3 sorties avec les cames suivantes:
Sortie 1:
Came 1:
Came 2:
Came 3:
Sortie 2:
Came 1:
Came 2:
Sortie 3:
Came 1:
Les 3 courses des signaux de sortie, présentés ci-dessus sous forme de voies resultent lorsque les 3
disques à came tournent en sense inverse du mouvement des aiguilles d'une montre suivant un
capteur qui éxplore les cames sur l'axe 0°.
Pour un controleur à came mécanique, la durée de mise en circuit c'est à dire la zone entre position
marche et position arret est definie par la longueur de la came. La longueur et la position des cames
ne peut etre variée que de facon limitée ce qui éxige un déploiment mécanique et temporel
relativement grand. Avec CamCon, ces ajustages sont réalisables en un trés peu de temps, outre cela
le nombre des cames par voies est ilimité. Un codeur angulaire absolu monté sur l'installation annonce
la position angulaire, CamCon compare celle-ci avec les positions marche et arret programmées de
toutes les sorties, si la position angulaire se situe dans la zone d'une position marche ou arret
programmée, alors les sorties concernées sont mises en circuit.
page: 4
Position marche
60°
Position marche
95°
Position marche
325°
Position marche
5°
Plostion marche
95°
Position marche
30°
2 rue René Laennec 51500 Taissy France
Fax: 03 26 85 19 08, Tel : 03 26 82 49 29
Automationsanlagen GmbH
Position arret
85°
Position arret
145°
Position arret
355°
Position arret
20°
Position arret
145°
Position arret
85°
edition: 14.11.02
E-mail:hvssystem@hvssystem.com
Site web : www.hvssystem.com
Digitronic
